سینی کابل گالوانیزه گرم؛ بهترین جنس، تنوع سایز

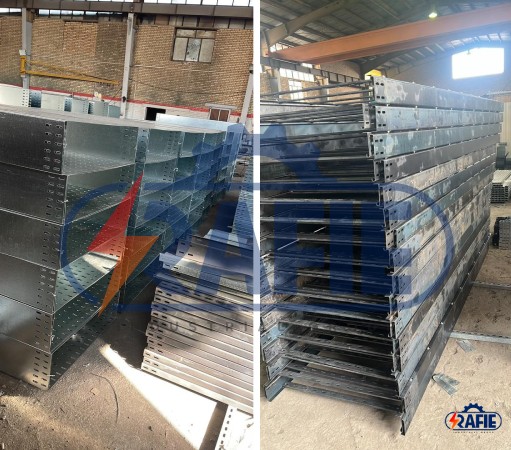

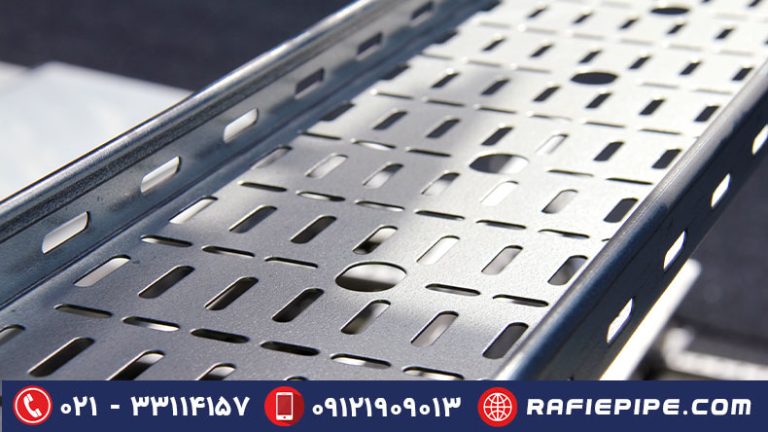

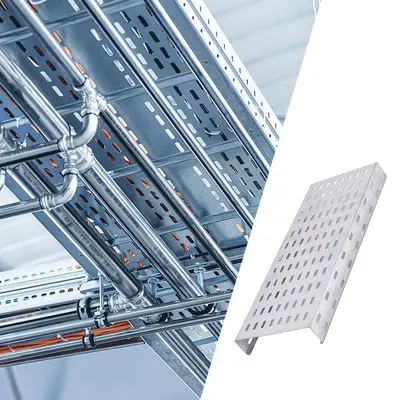

یکی از رایج ترین و پرکاربردترین قطعات و تجهیزاتی که برای پشتیبانی و از همه مهمتر محافظت از کابل های برق مورد استفاده قرار می گیرد سینی کابل می باشد. سینی کابل عمدتاً در ارتفاعات یک سازه و به شکل معلق نصب و راه اندازی می شوند. البته بکارگیری از آنها در ارتفاع کم نیز مقدور می باشد.

اما برای کابل کشی در قسمت پایین یا کف سازه غالباً از انواع ترانکینگ گالوانیزه استفاده می شود. لذا انتخاب نوع صحیح این تجهیزات پشتیبانی کابل بسیار حائز اهمیت است.

این سینی ها به واسطه ساختار مشبک و به اصطلاح پانچ شده که دارند می توانند مجموعه ای از کابل های برق را در کنار هم بدون آنکه دمای سطحی آنها افزایش پیدا کند نگهداری و محافظت کنند.

به بیان دیگر این سینی ها دارای یک ساختار کاملا بسته نیستند بلکه طراحی آنها به شکلی می باشد که از طریق همین سطوح مشبک امکان جریان هوا در محفظه داخل سینی ها و همچنین در سطح کابل ها برقرار می باشد.

با استفاده از این سینی ها شما می توانید امنیت بسیار بالایی را در روند هدایت و مسیریابی کابل ها در یک سازه صنعتی ایجاد کنید. موضوع امنیت و حفاظت از کابل های برق فوق العاده اهمیت دارد. به طوری که عدم توجه به این موضوع مهم می تواند خسارات سنگینی را به وجود آورد.

در نتیجه استفاده از سینی کابل برای حمایت از هادی های الکتریکی یا همان کابل های برق حیاتی می باشد. در ادامه مقاله اطلاعات بیشتری از این وسیله ارزشمند ارائه خواهیم داد.

سینی کابل چیست؟

زمانی که در یک مجموعه صنعتی یا کاری شمار کابل های برق افزایش پیدا می‌کند شما باید از یک وسیله یا تجهیزات بخصوصی برای پشتیبانی از آنها و نظم دهی یا هدایت صحیح کابل‌ها استفاده کنید. کابل های برق نمی توانند به صورت پراکنده در یک فضای کاری وجود داشته باشند. سینی‌ها دقیقا لوازمی هستند که می‌توانند شمار بالایی از کابل‌ها را در کنار یکدیگر و در یک مسیر مشخص هدایت کنند. این تنها کاری است که این قطعات انجام می‌دهند.

عرض به نسبت بلندی که این سینی‌ها دارند باعث می‌شود به راحتی بتوان چندین کابل را بر روی بستر سینی قرار داد. در کنار این‌ها برای احداث شبکه مشتمل بر سینی و کابل‌ها تنها شاخه های سینی کافی نیستند بلکه باید در زمان خرید سینی کابل برق روی اتصالات ارتفاع نصب سینی کابل نیز تمرکز داشته باشیم. همه این‌ها با هم تشکیل دهنده یک شبکه منسجم کابل کشی است.

اصلی ترین مراحل تولید سینی کابل با تجهیزات ماشینی مدرن

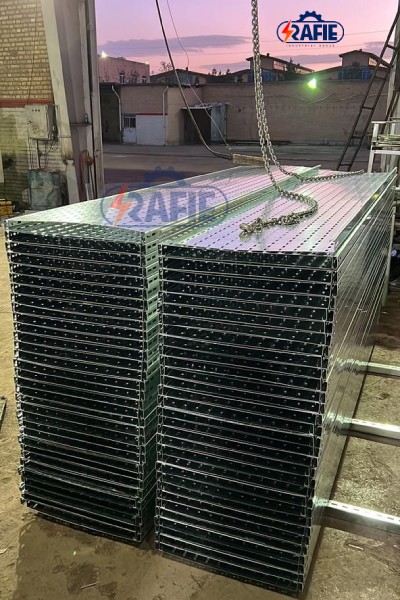

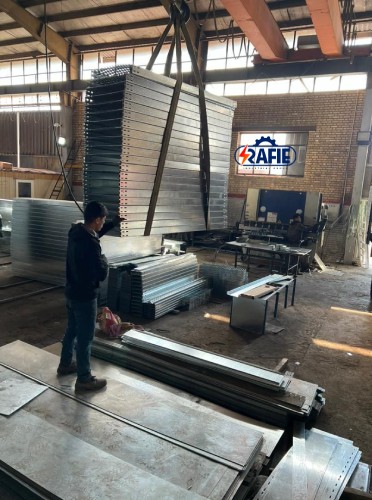

بسیاری از مدیران مجموعه های صنعتی که به دنبال خرید ابعاد مختلف سینی های کابل هستند میخواهند اطلاعات زیادی در مورد فرآیند تولید سینی کابل نیز به دست آورند. در واقع این آگاهی‌ها شرایطی را فراهم میکند تا بدانیم این قطعات دقیقا برای چه رویکردی استفاده می‌شوند و چه اهدافی را برای تکمیل پروژه کابل کشی دنبال میکنند. برای آنکه بتوانیم اصلی ترین مراحل تولید سینی کابل را توضیح دهیم در بخش ذیل به تفکیک و جداگانه هر مرحله را بررسی میکنیم.

  • برش دهی ورق های فولادی گالوانیزه شده

اصلی ترین ماده اولیه ای که برای ساخت سینی های کابل استفاده می‌شود دقیقا همین ورق های فولادی گالوانیزه شده میباشند. این ورق‌ها ضخامت به نسبت اندکی دارند و از یک وزن سبک نیز برخوردار هستند. پس مراحل برش دهی آنها با دستگاه مخصوص بر اساس ابعاد و سایزی که سینی‌ها دارند انجام می‌شود. طبیعتا سینی هایی که عرض بیشتری دارند لازم است ابعاد ورقه های آنها نیز عریض تر باشد. برای سینی های کوچک تر نیز مراحل برش دهی متفاوت است.

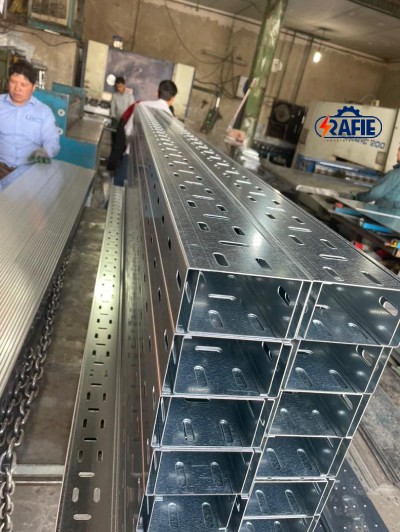

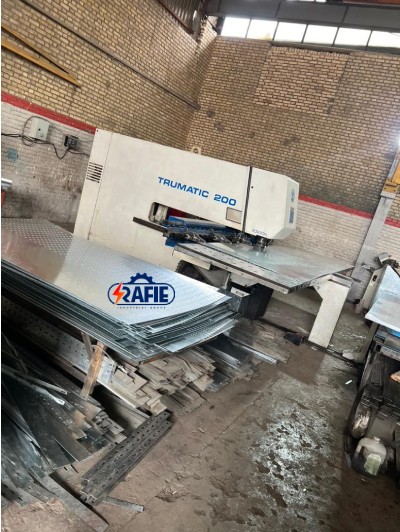

  • انجام پانچ یا سوراخ کاری بر روی ورقه های فولادی

یک شاخه سینی کابل در بدنه خود و همچنین قسمت سطح مقطع و دیواره‌ها دارای حفره‌ها و سوراخ های دایره ای شکل و در موارد بیضی شکل است. این سوراخ‌ها محل ورود جریان هوا به داخل محفظه سینی میباشد. با استفاده از دستگاه های هیدرولیک پانچ های بسیار منظم و با ابعاد یکسان نسبت به یکدیگر بر روی این سینی‌ها انجام می‌شود. انجام سوراخ کاری‌ها تا حدی باعث کاهش بیشتر وزن ورقه های ساخت سینی خواهد شد.

  • ایجاد خمش در ورق های سینی کابل

ایجاد خمش یا خم کاری بر روی ورقه های گالوانیزه پانچ شده یکی از مراحل اصلی محسوب می‌شود. زیرا اگر خم کاری صورت نگیرد شما هیچ نوع سینی کابل آماده ای را در اختیار ندارید. بر اساس سایزی که این سینی‌ها باید طراحی شوند این خمش‌ها صورت می‌گیرد. اصولا رایج ترین مدلهای سینی های کابل به صورت ۴ خم و ۶ خم می‌باشد. مدلهای ۲ خم نیز برای این قطعات وجود دارد. برای کاهش ریسک مراحل کابل کشی یک خم اضافه نیز در لبه های سینی‌ها انجام می‌شود.

  • بازرسی نهایی و کنترل کیفیت محصول

زمانی که مراحل ساخت سینی های کابل تا حدودی به اتمام میرسد لازم است که برای کنترل کیفیت و اینکه المان های آسیب زا یا عیب ساختاری در بدنه و ساختار مختلف سینی وجود نداشته باشد پرسنل به بازرسی دقیق آن می‌پردازند. عملیات پانچ کاری باید به شکلی باشد که هیچ نوع زائده تیزی را در داخل محفظه سینی ایجاد نکند. این فلزات اگر دارای خاصیت برندگی در محل پانچ‌ها باشند قطعا کابل های برق دچار آسیب خواهند شد. بازرسی نقش تعیین کننده ای در تکمیل تولید یک محصول دارد.

اصلی ترین مراحل تولید سینی کابل با تجهیزات ماشینی مدرن

در پروژه کابل کشی چه زمانی از سینی کابل استفاده می‌شود؟

 وقتی که می‌خواهیم یک پروژه کابل کشی ایمن و کاملا استاندارد را داشته باشیم باید ببینیم که چه قطعات پشتیبانی کابل لازم و ضروری هستند. این لوازم تنوع بالایی دارند که یکی از آنها سینی کابل است. لوله فولادی برق، نردبان کابل، ترانکینگ های دیواری و در نهایت سینی های ساخته شده از ورق گالوانیزه هستند. هر کدام وظایف خاصی را براساس حجم پروژه، شمار کابل‌ها و ابعادی که دارند دنبال می‌کنند.

 سوال اصلی اینجاست که ما از بین این لوازم ذکر شده چه مواقعی می‌توانیم سینی کابل را انتخاب کنیم؟ اصولا کابل های برق ابعاد و قطرهای متنوعی دارند که از سایز کوچک تا بزرگ طبقه بندی می‌شوند. تعداد آنها نیز در هر پروژه فرق دارد. به عنوان مثال امکان دارد در یک مسیر مشخص شده حدود بیست کابل را هدایت کنید. حال آنکه در برخی دیگر این تعداد کمتر می‌شود.

 اگر بخواهیم یک قانون کلی را برای استفاده از سینی کابل ذکر کنیم میتوانیم به این موضوع اشاره داشته باشیم که اگر کابل های برق ابعاد به نسبت متوسط و در شمار بالا هستند سینی های کابل انتخاب ایده آلی خواهند بود. اما اگر تعداد آنها بسیار کمتر است میتوانید از لوله های برق استفاده کنید. در مورد نردبان های کابل نیز این قاعده صدق می‌کند. به این مفهوم که این نردبان‌ها میتوانند هم از کابل های برق قطور و سنگین پشتیبانی کنند و هم اینکه شمار آنها بالا باشد.

مقاله پیشنهادی:   جعبه تقسیم برق ؛ انواع محصول و سایزبندی‌ها

 درواقع این ارزیابی‌ها و بررسی های اولیه نسبت به انتخاب تجهیزات پشتیبان فوق العاده اهمیت دارد. زیرا اگر اشتباهی در این زمینه صورت گیرد امنیت پروژه تحت تاثیر قرار می‌گیرد و امکان دارد ریسک هایی متحمل شبکه کابل کشی شود. لذا اولویت اصلی انتخاب صحیح میباشد. در این خصوص نیست حتما باید از کارشناسان مربوط مشاوره دریافت کنید.

استانداردهای بین المللی تولید سینی کابل

اصولا سینی کابل محصولی است که نه تنها در داخل کشور بلکه به عنوان یک قطعه کاربردی در تمام دنیا جهت کابل کشی ایمن مورد استفاده قرار می‌گیرد. بنابراین مجموعه های بین المللی در فرآیند تولید این سینی‌ها لازم است یکسری الزامات، قوانین و همچنین استانداردها را در نظر بگیرند تا بتوانند یک محصول با کیفیت و ایده آلی را طراحی و تولید کنند. اصطلاحاتی که در بخش ذیل توضیح داده می‌شوند هرکدام قابلیت جستجو دارند و شما میتوانید جزئیات بسیار زیادی از آنها را از سایت های مرجع به دست آورید. اما جزئیات کلی را در مورد آنها ذکر می‌کنیم تا با هر کدام آشنا شوید.

  • NEMA VE 1

این استاندارد مرتبط با سینی های کابل فلزی و آلیاژی است که شامل فولاد گالوانیزه، استنلس استیل و دیگر مشتقات فلز آهن می‌باشد. تمامی الزامات ساخت و اصول طراحی از قبیل نوع ورق و پانچ‌ها و خم سینی کابل با این استاندارد تعریف می‌شود. همچنین اتصالاتی که در شبکه استفاده می‌شوند از لحاظ ابعاد و نوع ساختار طبق قوانین و مقررات تعیین می‌شوند. اطلاعات مرتبط با میزان بار و نیروی وزن که از طرف کابل‌ها وارد می‌شود، ابعاد سطح مقطع، هماهنگی متغیرهای مختلف با یکدیگر همگی بررسی خواهند شد.

  • NEMA FG 1

این استاندارد در ارتباط با انواع سینی های کابل است که دارای جنس غیر فلزی مانند فایبرگلاس میباشند. همچنین اتصالاتی که بین سینی‌ها استفاده می‌شوند با همین استاندارد مورد سنجش قرار میگیرند. در برخی از پروژه‌ها ممکن است لازم باشد که از سینی های کابل غیر فلزی استفاده شود که شامل محیط های کم تنش و استفاده از کابل های با وزن پایینتر است. اینکه شما از مدل های فلزی یا غیر فلزی سینی کابل استفاده کنید بستگی به شرایط کار و تشخیص کارشناس دارد.

  • IEC-61537

با استفاده از این استاندارد میتوان یکسری تست‌ها و آزمایش های مختلفی را برای تمام انواع سینی های کابل از قبیل مدل های فلزی و غیر فلزی مبنی بر عملکرد ایده آل آنها و اینکه آیا پشتیبانی مناسبی از کابل های مختلف دارند یا خیر انجام داد. از طرفی برخی از قطعات و سایر تجهیزاتی که در شبکه استفاده می‌شوند از لحاظ هماهنگی و تطبیق بررسی می‌شوند.

  • UL 568

تعریف استانداردها تنها مرتبط با مراحل ساخت آن‌ها نیست. بلکه الزامات و قواعدی وجود دارد که می‌تواند عملکرد ایده ال سینی‌ها را مشخص کند و بتوان آن‌ها را با بالاترین امنیت در سازه نصب کرد. درنتیجه در حوزه نصب و اتصال سینی‌ها نیز استانداردهای متعددی وجود دارد. زیرا اگر مقوله نصب به درستی انجام نشود نمیتوان آن کارآیی مطلوب را دریافت کرد. این کد نیز بیشتر برای سینی های کابل فایبرگلاس صدق میکند.

دستورالعمل های اجرا و پیاده سازی قطعات

دستورالعمل های متعددی نیز در زمینه اجرا وجود دارد که توسط مهندسان حوزه ساخت و تولید و همچنین عوامل اجرایی در موسسات سنجش استاندارد بین المللی تعریف شدند که هرکدام المان های متعددی را تعیین میکند. معمولا الزامات استاندارد همه جوانب یک قطعه صنعتی را در بر می‌گیرد. اینکه مراحل تولید آنها به چه صورت باشد؟ چه سایزبندی داشته باشند؟ پس از مراحل تولید و تکمیل کار در چه محیط هایی نگهداری و انبار شوند؟ شرایط بارگیری آنها با استفاده از وسایل حمل و نقل مختلف چگونه باشد.

حمل و نقل آنها، نگهداری، تعمیر همگی از موارد مهمی است که بطور کامل در اسناد موسسات رسمی وجود دارد. به همین دلیل شرکت های تولید کننده اگر مسئولیت طراحی، ساخت و به دنبال آن نصب و اجرا را برعهده می‌گیرند بطور کامل با این قواعد آشنایی دارند. تمامی این جزئیات به این دلیل است که بتوان یک پروژه موفقیت آمیز را در محیطهای صنعتی کاری، فضای تجاری و دیگر سازه‌ها مبنی بر کابل کشی انجام داد.

سطح کاملا صاف و بدون خوردگی سینی کابل

کابل های برق غشای پلیمری به نسبت ضعیفی دارند که اگر با یک جسم تیز برخورد کنند دچار آسیب می‌شوند. پس در تماس با سطوح فلزی نباید هیچگونه خوردگی فلز وجود داشته باشد. به همین دلیل زمانی که روی بستر سینی‌ها را لمس می‌کنید سطح بسیار صاف و صیقلی دارند. یکی دیگر از عواملی که باعث بروز چنین ویژگی مهمی می‌شود استفاده از پوشش های گالوانیزه گرم است. در واقع فلزات خام یک سطح زبر و با اصطکاک بالا دارند.

 وقتی که یک لایه گالوانیزه روی آنها قرار می‌گیرد قدری لیز یا حالت سر خوردگی را بوجود می‌آورند. در نتیجه کابل های برق با کمترین تنش درون این محفظه های فلزی قرار می‌گیرند و با بالاترین حفاظت فیزیکی پایدار باقی می‌مانند.

آیا همیشه باید از درپوش سینی کابل استفاده کرد؟

اگر بخواهیم یک مقایسه اساسی بین شاخه های سینی کابل و درپوش های آن داشته باشیم میبینید که درپوش‌ها هیچگونه پانچ یا سوراخ کاری در بدنه خود ندارند. اما سینی‌ها پانچ کاری های گسترده ای دارند که در دیواره‌ها و همچنین کف آن نیز وجود دارد. اینکه شما بخواهید از درپوش‌ها استفاده کنید چندین عامل مهم دخیل است. باید ببینیم که آیا محیط سازه مسقف است یا اینکه یک فضای باز می‌باشد.

چه تنشهایی از جانب سقف می‌تواند کابل‌ها را تهدید کند. آیا احتمال ریزش قطعات وجود دارد یا خیر؟ بنابر این المان های مهم می‌توانیم تشخیص دهیم که آیا باید از درپوش سینی کابل استفاده کنیم. در مجموع این درپوش‌ها ظرفیت حفاظت را چندین برابر می‌کنند. اما این احتمال وجود دارد که دمای داخلی سینی به دلیل انتقال جریان برق از کابل‌ها قدری افزایش پیدا کند. پس همیشه نیازی نیست که از این درپوش‌ها استفاده کنیم.

آیا همیشه باید از درپوش سینی کابل استفاده کرد؟

هدایت منظم کابل های برق با سینی کابل

کابل های برق با توجه به ابعاد و سایزبندی های گوناگونی که دارند هر کدام مسئولیت انتقال جریان برق به نقاط مقصد در یک سازه صنعتی و کاری را برعهده دارند. از آنجایی که تعداد و شاخه های کابل‌ها در یک مسیر ممکن است بالا باشد بنابراین باید تمهیدات ویژه ای برای هدایت منظم کابل‌ها در پیش بگیرید. پراکندگی و در هم بودن کابل های برق همچنین بی نظمی از جمله عواملی است که می‌تواند باعث آسیب دیدگی آن‌ها شود.

برای جلوگیری از این رویداد مهندسان از سینی کابل استفاده میکنند. زیرا میدانند که این سینی‌ها می‌توانند نظم در هدایت کابل های برق را فراهم کنند. هرچقدر این نظم افزایش پیدا کند به همان نسبت میتوان رشته کابل های بیشتری را طبق اصول از پیش تعیین شده مسیریابی و هدایت کرد. مزیت مهم بعدی که سینی های کابل دارند این است که امکان مدیریت را در مراحل بعدی میسر خواهند کرد.

اگر شما بخواهید یک رشته کابل را جایگزین کنید یا مسیر آن را تغییر دهید یا به نحوی آن را از شبکه حذف کنید به راحتی قابل انجام است. از طرف دیگر تکنسین های اجرایی در مراحل بعدی و پس از تکمیل پروژه درک بهتری از نقش کابل کشی دارند و در صورت لزوم میدانند چه تغییراتی را برای بهبود شبکه بوجود آورند. همه اینها به دلیل استفاده از تجهیزات سینی کابل در سایزبندی های مختلف می‌باشد. تنوع در ابعاد سینی کابل باعث می‌شود پیچیده ترین شبکه های پشتیبانی را نیز ایجاد کنید.

مقاله پیشنهادی:   ترانکینگ گالوانیزه چیست؟ (مزایا، کاربرد و انواع ترانکینگ)

انواع ساپورت برای نصب سینی کابل

ساپورت های گوناگونی در فرایند نصب سینی کابل مورد استفاده قرار می‌گیرد. هر کدام از این ساپورت‌ها وظایف یکسانی را بر عهده دارند و آن پایدار نگه داشتن سینی‌ها در ارتفاعات می‌باشد. طرح های گوناگونی برای ساپورت سینی کابل وجود دارد. این بستگی به معماری و نقشه کابل کشی دارد که از چه نوع اتصالات و سیستم های پشتیبانی استفاده کنیم. اما پرکاربرد ترین ساپورت‌ها مدلهای F , E , L, T ,U می‌باشد.

اینکه چگونه این طرح های ساپورت طراحی و ساخته می‌شوند باید چندین قطعه را به یکدیگر متصل کرد تا در نهایت بتوان یک سیستم اتصال دهنده قوی در سازه برای پشتیبانی از سینی‌ها بوجود آورد. در مورد ساپورت های طرح F معمولا یک سیستم آویز از سقف ایجاد می‌شود. به این صورت که یک پروفیل فولادی مستقیما به سقف متصل می‌شود و از طریق دو براکت میتوان یک طرح F را بوجود آورد.

بنابراین دو سینی کابل در روی هر براکت قرار میگیرد. در ارتباط با طرح L ساپورت یک پروفیل و یک براکت استفاده می‌شود. در مورد طرح T از دو براکت در یک خط و در جهت مخالف هم استفاده خواهد شد. اما در ارتباط با ساپورت های U شکل روند کار قدری متفاوت است. به این صورت که دو راد گالوانیزه به دو طرف سی چنل متصل می‌شود و از این طریق سینی‌ها بر روی این ساپورت آویز قرار می‌گیرند.

 این قابلیت وجود دارد که شبکه پشتیبانی طبقاتی را نیز بوجود آورد. در نهایت هر کدام از نقشه های کابل کشی و نصب سینی نیاز به اتصالات سازه ای منحصر به فرد دارند. یک تولید کننده سینی کابل برای ساخت اتصالات آنها نیز برنامه ریزی های دقیقی دارد.

نحوه انجام گالوانیزاسیون برای سینی‌های فولادی

یکی از اقدامات اساسی که در فرایند ساخت سینی کابل مورد استفاده قرار می‌گیرد گالوانیزه کردن محصول می‌باشد. این فرایند نه تنها برای سینی‌ها بلکه برای انواع نردبان کابل و اتصالات آنها نیز قابل اجرا خواهد بود. هدف اصلی آن جلوگیری از زنگ زدگی و خوردگی لوازم فلزی می‌باشد. برای گالوانیزه کردن یک قطعه در وهله اول یک محلول حاوی زینک مذاب آماده سازی می‌کنند. این ماده دمای بسیار بالایی دارد و تا حدود ۶۰۰ درجه سانتیگراد نیز می‌رسد که مقاومت و استحکام خوبی در برابر فرایندهای شیمیایی دارند.

در حال حاضر آنچه که باعث تخریب ساختاری فلزات و سینی‌های کابل می‌شود اکسیداسیون می‌باشد. این فرایند به صورت تدریجی و به واسطه وجود رطوبت باعث خوردگی فلز می‌شود. لایه های زینک به خوبی از این فرایند مخرب جلوگیری می‌کنند. ورق‌های فلز یکی پس از دیگری در داخل محلول زینک مذاب قرار می‌گیرند و پس از غرق شدن در آن خارج می‌شوند. این کار باعث می‌شود تا تمام نقاط فلز حتی روزنه‌های ریز و نقاطی که غیر قابل دسترس هستند با زینک پوشش دهی شوند.

پس از خارج کردن قطعات آنها را به طور منظم در فضای باز قرار می‌دهند تا به مرحله خشکی کامل برسند. معمولاً ورقه های فولادی و فلزاتی که از جنس فولاد هستند می‌توانند در چنین شرایطی قرار بگیرند. اصولاً فولاد به دلیل چگالی بسیار بالایی که دارد در مراحل گالوانیزاسیون آسیبی نمی‌بیند و فقط لایه‌های زینک در سطح فلز می‌چسبند.

قدرت چسبندگی مواد زینک به حدی بالا است که حتی در ضخامت‌های اندک در حد میکرون نیز از سطح کار جدا نمی‌شوند و به نوعی می‌توان عملکرد آنها را جزوی از قطعه دانست. همانطور که مراحل گالوانیزاسیون غالباً برای عناصر فولادی انجام می‌شود. اما اگر جنس فلز از آلیاژهای استنس استیل می‌باشد به چنین پوشش‌هایی نیاز نیست. از طرفی قیمت نردبان کابل و همچنین قیمت‌های سینی کابل گالوانیزه تا حدی پایین تر از سینی‌ها و نردبان‌های استنلس استیل می‌باشد.

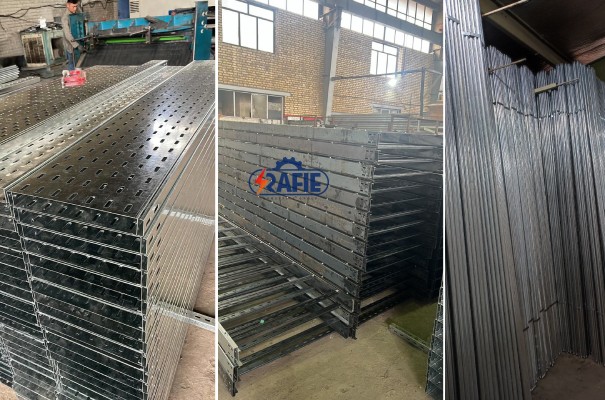

جنس و متریال ساخت سینی کابل

مواد و متریالی که معمولاً برای طراحی و ساخت سینی کابل استفاده می شود شامل ورقه های استیل، استنلس استیل و در مواردی آلومینیوم می باشد. ورقه های استیل یا همان فولادی با توجه به آنکه مستعد به زنگ زدگی هستند حتما آن را در یک فرآیند جداگانه تحت عنوان گالوانیزه گرم پوشش دهی می کنند. در نتیجه شما دیگر شاهد زنگ زدگی و خوردگی سینی های کابل و اتصالات سینی کابل نخواهید بود.

مواد استنلس استیل نیز به صورت ذاتی ضد زنگ هستند و از لحاظ مقاومت نیز در یک رده بسیار بالایی قرار دارند. سینی هایی که از جنس آلومینیوم می باشند معمولاً برای پروژه های کوچک و حجم کمی از کابل ها استفاده می شود. اما اگر می خواهید در یک مجموعه صنعتی گسترده پروژه سینی کشی را آغاز کنید بهترین مواد و متریال ساخت سینی ها همان جنس استیل گالوانیزه و همچنین استنلس استیل می باشد.

جنس و متریال ساخت سینی کابل

کانکتور مستقیم برای شاخه های سینی کابل برق

سینی های کابل در متراژ محدود طراحی و ساخته می‌شوند. ابعاد طولی آنها ممکن است حداکثر تا ۳ متر نیز برسد. اما اگر مسیر کابل کشی بیش از ۳ متر بود چه کاری را باید انجام دهیم؟ در چنین مواردی برای ادامه مسیر سینی کابل برق ما باید از انواع کانکتورهای مستقیم استفاده کنیم. این کانکتورها می‌توانند ۲ شاخه سینی کابل را از دو طرف به یکدیگر متصل کنند.

نحوه نصب آنها با استفاده از انواع پیچ و مهره می‌باشد. در سطح یک کانکتور تعدادی پانچ یا سوراخ وجود دارد که محل ورود پیچ‌ها و مهره‌ها هستند. این قطعات فوق العاده حیاتی هستند زیرا محدودیت متراژ شاخه های سینی را جبران می‌کنند. جنس و متریال ساختاری کانکتورها نیز از ورق های گالوانیزه شده فولادی است.

دقیقا از همان متریال که برای ساخت سینی‌ها و اتصالات استفاده می‌شود برای این قطعات نیز به همین صورت می‌باشد. در حال حاضر این نوع اتصالات ساده ترین قطعاتی هستند که برای شبکه های سینی استفاده می‌شود. چون هم ساختار غیر پیچیده دارند و هم اینکه عملیات نصب و اتصال آنها نیز سریع است. به جهت پیوند پیچ و مهره ای به راحتی قابل باز شدن هستند و در صورت نیاز می‌توان آنها را باز کرد تا از این طریق به تغییر شبکه و مسیرهای کابل کشی پرداخت.

استفاده از زانوی افقی در فرایند نصب سینی گالوانیزه

زانویی افقی یکی از قطعات کاربردی محسوب می‌شود که در بین شاخه های سینی کابل قرار می‌گیرد. همانطور که از نام آن کاملا مشخص است یک تغییر جهت ۹۰ درجه را بوجود می‌آورند. البته این تغییر جهت فقط در مسیر افقی می‌باشد. چرا که زانویی عمودی نیز وجود دارد که برای موارد خاص مورد استفاده قرار می‌گیرد.

زانو افقی سینی به این صورت است که یک تغییر جهت تدریجی را ایجاد می‌کند. یعنی کابل های برق با اعمال فشار یا نیرو خم نمی شوند بلکه یک قسمت شیبدار در لبه زانو وجود دارد که باعث می‌شود کابل‌ها به صورت ملایم به اندازه ۹۰ درجه تغییر مسیر دهند. این قطعه شیبدار دقیقا در لبه زانو‌ها قابل مشاهده است. شما ممکن است در یک شبکه کابل کشی مجبور باشید از چندین زانوی افقی استفاده کنید.

مقاله پیشنهادی:   معرفی انواع اتصالات نردبان کابل و نکات مهم برای انتخاب آن ها

تعداد زانو‌ها بستگی به معماری شبکه و نقشه کار دارد. اتصال آنها نیز به صورت پیچ و مهره است و در صورت نیاز قابل باز شدن و تغییر هستن. جنس ساختاری آنها دقیقا از ورق های گالوانیزه می‌باشد و هیچ تفاوتی با شاخ های سینی ندارند. ابعاد عرضی آنها تنوع بالایی دارد و براساس عرض سینی تعیین می‌شوند.

سه راهی سینی برق

یک نوع اتصال دهنده دیگر سه راهی های سینی برق هستند. این قطعات دارای سه انشعاب می‌باشند. یعنی در یک نقطه قابلیت اتصال سه شاخه سینی کابل به یکدیگر را دارند. در اغلب موارد ممکن است لازم باشد که شما از سه راهی‌ها نیز استفاده کنید. مکانیزم عملکردی آن‌ها به این صورت است که می‌تواند کابل های برق را به صورت همزمان هم در مسیر مستقیم و هم در مسیر قائم با تغییر جهت ۹۰ درجه هدایت کند.

نقش آنها بسیار مهم و حیاتی است به این صورت که باعث می‌شود دو مسیر مجزا در یک نقطه شکل گیرد. یک سه راهی نیز از لحاظ ساختار به جهت مکانیزم عملکردی که دارد می‌تواند قطعه ای مشابه زانوها نیز باشد. پس در مواقعی که می‌خواهید کابل‌ها را در مسیر قائم جابجا کنید و در کنار آن نیاز به هدایت مستقیم کابل‌ها نیز دارید دیگر احتیاجی به استفاده از زانوها نیست. یک سه راهی بهترین انتخاب برای شبکه کابل کشی خواهد بود.

برای استفاده از این قطعه حتما باید مشخصات سینی کابل از قبیل ارتفاع و عرض کاملا همخوانی لازم با سه راهی‌ها داشته باشند. در این صورت است که می‌توان سه سینی را به این قطعه متصل کرد. برای این اتصالات نیز درپوش های جداگانه ای طراحی و ساخته شدند تا کابل‌ها در مسیر خود با محیط بیرون تماس نداشته باشند.

قیمت سینی کابل

قیمت سینی کابل

برای تعیین قیمت سینی کابل عوامل مختلفی دخیل هستند. در وهله اول جنس سینی مهم است. به این صورت که سینی‌ها از جنس ورق گالوانیزه و استنلس استیل ساخته می‌شوند. هر یک از اینها یک قیمت متفاوتی دارند. مورد بعدی بعد از جنس و متریال ساختاری مرتبط با سایز و ابعاد سینی است. قطعاتی که عرض و متراژ بالاتری داشته باشند دارای قیمت بیشتری هستند. اما شما باید بر اساس نوع پروژه و شمار کابل و همچنین وسعت شبکه کابل کشی به خرید بهترین برند سینی کابل بپردازید.  اما شرکت های تولید کننده داخلی معیارهای گوناگون دیگری را نیز برای مقرون به صرفه نگه داشتن قیمت در نظر می گیرند که آن افزایش فروش و جلب رضایت مشتریان از خرید می باشد.

ابعاد و سایز

برای معرفی ابعاد و سایز سینی کابل باید سه متغیر مهم را در نظر بگیریم. این متغیرها شامل عرض، ارتفاع و ضخامت سینی ها می باشد. هر کدام از آنها دارای مقدار استاندارد و متفاوتی هستند که مناسب پشتیبانی از یک حجم خاصی از کابل های برق می باشند. در واقع تطابق میان سایز سینی و حجم کابل حتماً باید در نظر گرفته شود. از لحاظ عرضی سینی های کابل در اندازه های ۵ سانتی متر، ۸ سانت، ۱۰ سانت، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰، ۵۰، ۶۰، ۸۰، ۹۰ و ۱۰۰ سانتیمتر دسته بندی می شوند.

عمق و ارتفاع این سینی ها نیز در سایزهای ۳ سانتی متر، ۴ سانت، ۵ سانت، ۶، ۸ و ۱۰ سانتی متر طبقه بندی می شوند. ضخامت استاندارد سینی های کابل نیز در اندازهای ۱ میلیمتر، ۱.۲۵ میلیمتر، ۱.۵ میلیمتر، ۲ میلیمتر می باشد. هرچقدر سایز یا همان عرض سینی کابل افزایش پیدا می کند به همان نسبت به ارتفاع و ضخامت آنها اضافه می شود. به عنوان مثال سینی هایی که دارای عرض ۱۰۰ سانتی متر هستند دارای بالاترین ارتفاع و بیشترین ضخامت می باشند.

قطعات و تجهیزات تکمیل کننده سینی های کابل

سینی های کابل برای آنکه بتوانند به صورت کاملا پایدار در یک سازه قرار بگیرند نیاز به اتصالات و قطعات مکمل دارند. این قطعات اتصال دهنده معمولاً شامل انواع ساپورت گالوانیزه، براکت ها، رادهای گالوانیزه و سی چنل ها می باشد. این قطعات مسئولیت نصب و اتصال سینی کابل به سازه را برعهده دارند. با استفاده از آنها شما می توانید با درجه امنیت بسیار بالا این سینی ها و کابل ها را بدون آنکه در بلند مدت دچار فروریزی شوند در ارتفاعات سازه نصب کنید.

مجموعه ای دیگر از اتصالات هستند که بین سینی ها قرار می گیرند. این قطعات شامل اتصالات زانویی، سه راهی ها چهارراهی ها، ردیوسرها یا کاهنده های سطح مقطع و رایزرهای سینی کابل می باشد. با استفاده از این اتصالات شما می توانید دو یا چند سینی را به یکدیگر اتصال دهید. از طرفی تمام این تغییر زاویه ها با نصب این قطعات صورت می گیرد. با توجه به آنکه سینی های کابل در متراژ های محدود ساخته می شوند وجود این قطعات اتصال دهنده می تواند ادامه مسیر سینی ها را فراهم کند.

اهمیت استفاده از اتصالات بین شاخه های سینی کابل گالوانیزه

با توجه به اطلاعات مذکور سینی های کابل و شاخه هایی که قرار است در شبکه کابل کشی مورد استفاده قرار بگیرند حتما باید همراه با اتصالات نصب شوند. اتصالاتی که باعث تغییر معماری شبکه کابل کشی می‌شوند. این قطعات اشکال هندسی متفاوتی دارند و هر یک هدف خاصی را دنبال می‌کنند. شما باید براساس نقشه نصب سینی کابل از این اتصالات استفاده کنید. در ادامه هر یک را به صورت جداگانه و با شرح کامل معرفی می‌کنیم.

قطعات و تجهیزات تکمیل کننده سینی های کابل

توجه به نصب استاندارد سینی ها

برای داشتن نصب استاندارد در پروژه های سیم کشی کابل برق لازم است که به یکسری نکات ضروری توجه کنید. البته این نکات در مورد دیگر پروژه های نصب و اتصال انواع نردبان کابل نیز صدق می‌کند. در وهله اول شما باید سایز مناسب سینی ها را انتخاب کنید. به هیچ عنوان نباید حجم بالایی از کابل های برق را در سینی های با سایز کوچک قرار دهید. این موضوع در مورد سینی های با سایز بزرگ نیز به همین صورت می باشد. نکته بعدی استفاده از قطعات اتصال دهنده سازه ای در نقاط صحیح می باشد.

به عنوان مثال ساپورت های دیواری با نوع سقفی از لحاظ طراحی و ساختار با یکدیگر فرق دارند. به همین دلیل شما نمی توانید هر یک را به جای دیگری استفاده کنید. همچنین تیم نصاب سینی کابل باید از تجربه کافی در ارتباط با این گونه پروژه ها برخوردار باشد. لذا تجربه کاری بالا می‌تواند امنیت پروژه نصب سینی ها را افزایش دهد.

خرید سینی های کابل استاندارد از گروه صنعتی رفیع

مشتریان گرامی می توانند از گروه صنعتی رفیع علاوه بر انواع سینی ها، به خرید اتصالات سینی کابل در سایزهای مختلف نیز بپردازند. این قطعات با بالاترین سطح کیفیت و استاندارد طراحی و ساخته شده اند. لذا شما می توانید با اطمینان خاطر و همچنین ضریب امنیت بالا این قطعات را در پروژه های وسیع خود جهت پشتیبانی از کابل های برق استفاده کنید. شما میتوانید جهت دریافت اطلاعات مرتبط با قیمت و همچنین خرید با کارشناسان ما در تماس باشید.
