اتصالات لوله برق

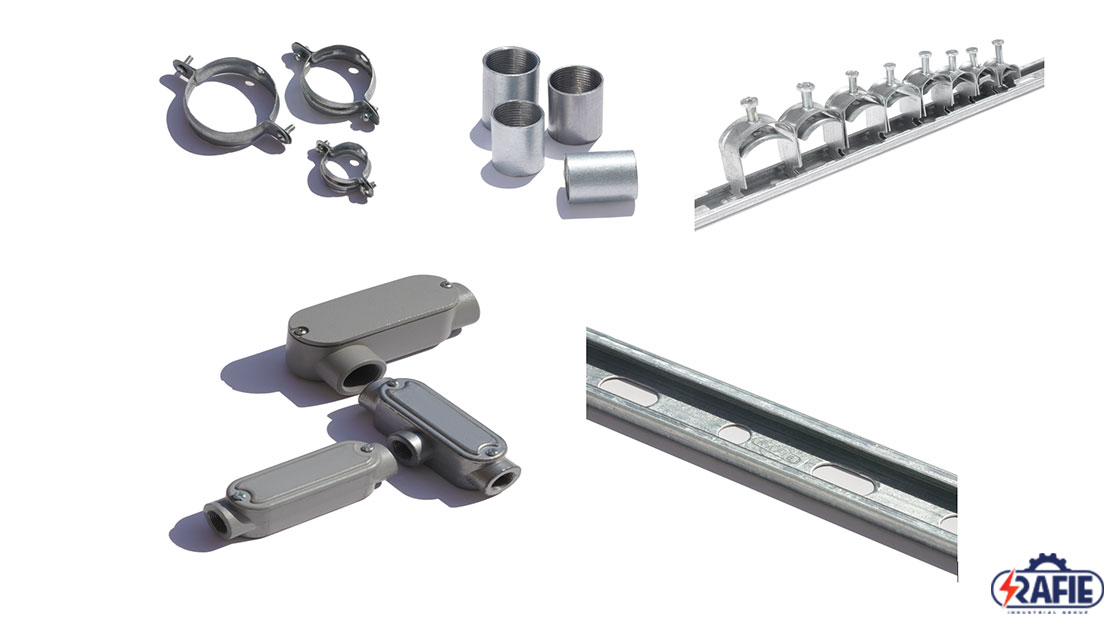

برای ایجاد شبکه های لوله کشی برق نیاز به اتصالات مختلفی داریم. اصولاً این قطعات به دو دسته اتصالات لوله برق سازه ای و اتصالات بین لوله ای طبقه بندی می شوند. نمونه های سازه ای شامل بست اسپیت، بست چنگالی و ریل سی چنل می باشد. نمونه های بین لوله ای نیز شامل بوشن ها، زانو درب دار، سه راهی درب دار و یا انواع کاندولت ها می باشد.

 این قطعات هر کدام در جایگاه خود مورد استفاده قرار می گیرند و بدون آنها عملا نمی توان هیچ نوع شبکه لوله کشی برقی را ایجاد کرد. در ادامه مقاله هر کدام از قطعات مذکور را به طور جداگانه شرح می دهیم تا با جزئیات فنی و ویژگی های آن آشنا شوید. اما در ابتدای کار یک توضیح مختصری در مورد تفاوت میان دو نوع اتصالات مذکور ارائه می دهیم.

 تفاوت میان اتصالات لوله برق سازه ای و بین لوله ای

معمولاً لوله های برق در ارتفاعات سازه از قبیل ناحیه سقف یا دیوار مسیریابی و هدایت می شوند. برای اینکه شما بتوانید این لوله های برق را به نواحی مذکور متصل کنید نیاز به اتصالات سازه ای دارید. برای هدایت لوله های برق از ناحیه سقف لازم است که از سی چنل ها و انواع بست اسپیت در سایزهای مختلف استفاده کنید. علاوه بر این برای هدایت لوله ها و کابل ها از قسمت دیوار و همچنین سقف می توان از سی چنل ها و بست چنگالی استفاده کرد. در واقع وظیفه اصلی این قطعات حفظ و نگهداری لوله ها و کابل ها در ارتفاعات می باشد. اما اتصالات بین لوله‌ای شرایطی را فراهم می کنند تا این لوله ها در مسیر های تعیین شده تغییر جهت و یا انشعاب گیری شوند. به عنوان مثال شما می توانید از اتصالات لوله برق زانویی استفاده کنید تا یک زاویه قائمه یا ۹۰ درجه در مسیر لوله ایجاد شود. در طرف مقابل اتصالات سه راهی نیز در سه مسیر متفاوت لوله ها را هدایت می کنند.

سه راهی درب دار؛ اتصالاتی پرکاربرد در شبکه لوله کشی برق
مطالعه

بست اسپیت؛ جزو اتصالات لوله برق دو تکه

بست اسپیت یکی از پرکاربردترین انواع اتصالات لوله برق می باشد که غالباً برای معلق نگه داشتن لوله ها مورد استفاده قرار می گیرد. این بست ها دارای ساختار دو تکه هستند که در هر دو طرف به وسیله پیچ به یکدیگر متصل می شوند. شکل دایره ای آن با این هدف طراحی شده است که بتواند با یک حمایت همه جانبه از لوله های برق به پایدار نگه داشتن آنها در ارتفاعات کمک کنند. سایزبندی های متفاوتی از این قطعات موجود می باشد که بر اساس سایز لوله متغیر می باشد.

 در قسمت مرکزی بست یک سوراخ کوچک وجود دارد که از آن برای قرار دادن مفتول های رزوه‌ای استفاده می شود. بست های اسپیت مستقیماً به سی چنل های سقف اتصال پیدا می کنند تا از این طریق لوله ها از ناحیه سقف هدایت شوند.

بست چنگالی لوله برق

بست چنگالی لوله برق

بست چنگالی لوله برق شرایطی را فراهم می کند تا انواع کابل ها و همچنین لوله های فولادی برق از طریق سی چنل به سازه متصل شوند. این بست ها دارای یک ساختار U شکل هستند و به دو گونه بست چنگالی ساده و بست چنگالی عایق دار طبقه بندی می شوند. سایزبندی های متنوعی از این محصول موجود است که بر اساس قطر کارگیر دسته بندی می شوند. به عنوان مثال بست های چنگالی که دارای قطر کارگیر ۴۴ تا ۴۸ میلی متر هستند این قابلیت را دارند تا لوله هایی که از لحاظ سایز بین این ابعاد هستند را پشتیبانی کنند.

اتصالات لوله برق از نوع سی چنل

ریل بست چنگالی و یا همان ریل سی چنل قطعاتی هستند که مستقیماً به سازه متصل می شوند و شما می توانید روی آن انواع بست چنگالی را سوار کنید. علاوه بر این بست های اسپیت نیز از طریق مفتول های رزوه ای گالوانیزه به سی چنل ها اتصال می یابند. جنس و متریال ساخت فولادی دارند و به دلیل پوشش گالوانیزه گرم خود می توانند در محیط های پرتنش صنعتی و با رطوبت بالا دوام بیاورند. البته نمونه های دیگری از سی چنل ها برای پروژه های کابل کشی با استفاده از سینی کابل، نیز بکارگیری می شوند. به طوری که می توان از این سی چنل ها برای ایجاد ساپورت آویز نیز استفاده کرد.

خرید جعبه تقسیم آلومینیومی ۲۰*۲۰ با کیفیت بالا و قیمت مناسب
مطالعه

اتصالات لوله برق - بوشن

بوشن ها

بوشن ها قطعاتی هستند که دو لوله برق با سایز یکسان را به یکدیگر متصل می کنند. اصولاً لوله های برق در متراژهای محدود طراحی و تولید می شوند. لذا برای مسیرهای طولانی لازم است که این لوله ها به یکدیگر اتصال یابند. بوشن ها با این هدف طراحی شدند تا لوله های برق را به یکدیگر متصل کنند. دارای بدنه استوانه ای شکل کوچک هستند که از دو طرف و از قسمت داخلی دارای رزوه می باشند. این رزوه ها شرایطی را فراهم می‌کنند تا لوله ها به راحتی داخل بوشن پیچ شوند. شما می توانید در یک مسیر طولانی از چندین بوشن برای ادامه مسیر لوله ها استفاده کنید.

 اتصالات لوله برق زانویی و سه راهی درب دار

 اتصالات لوله برق زانویی و سه راهی درب دار

زانوها و سه راهی های درب دار در اکثر پروژه‌های لوله کشی برق استفاده می شوند. این قطعات به جهت داشتن درب جداگانه شرایطی را فراهم می کنند تا شما به راحتی بتوانید به مدیریت اتصالات کابل درون این قطعات بپردازید. البته نمونه های دیگری از این قطعات که معمولاً با عنوان کاندولت از آنها یاد می شود نیز دقیقاً همین ویژگی‌های ساختاری را دارند. درپوش های تعبیه شده برای این نوع اتصالات لوله برق با استفاده از پیچ به بدنه اصلی متصل می شوند. از این طریق عوامل خارجی از قبیل رطوبت و گرد و غبار نمی‌توانند به داخل محفظه اصلی قطعه نفوذ پیدا کنند.

خرید قطعات اتصال دهنده لوله برق از گروه صنعتی رفیع

 مشتریان گرامی برای خرید انواع اتصالات لوله برق می توانند با کارشناسان گروه صنعتی رفیع جهت آشنایی با مراحل خرید و همچنین اطلاع از قیمت محصولات در تماس باشند. متخصصین ما در حوزه فروش همواره در تلاش هستند تا جامع ترین اطلاعات و مشاوره های تخصصی را به شما ارائه دهند. طبیعتا با دریافت این اطلاعات مراحل خرید شما آسان تر و از نتیجه پروژه خود نیز رضایت کامل خواهید داشت.

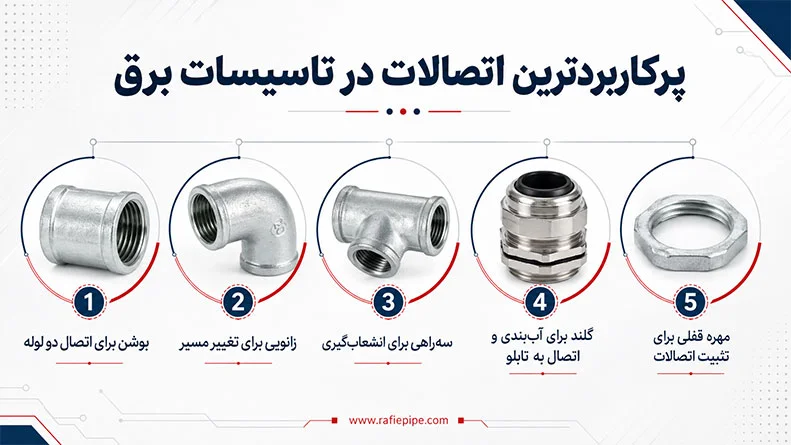

اتصالات لوله برق شامل انواع مختلفی است، از جمله:

بست‌ها (Clamps): برای نگه داشتن لوله‌ها به دیوار یا سقف.

خرید زانو دور دار در زوایای مختلف، با کیفیت بالا و قیمت مناسب
مطالعه

زانویی‌ها (Elbows): برای تغییر جهت لوله‌ها.

مفصل‌ها (Couplings): برای اتصال دو لوله به یکدیگر.

سه‌راهی‌ها (Tees): برای انشعاب‌گیری از یک لوله.

کپ‌ها (Caps): برای مسدود کردن انتهای لوله.

اتصالات فلنجی (Flange Connections): برای اتصالات قابل جدا شدن.

اتصالات لوله برق می‌توانند از مواد مختلفی ساخته شوند، از جمله:

پلاستیک (PVC): سبک، ارزان و مقاوم در برابر خوردگی.

فلز (گالوانیزه، فولاد، آلومینیوم): مقاوم و مناسب برای شرایط سخت.

فلز و پلاستیک ترکیبی: برای بهره‌گیری از مزایای هر دو ماده.

برای نصب صحیح اتصالات لوله برق باید مراحل زیر را رعایت کرد:

اندازه‌گیری دقیق: برای برش لوله‌ها به طول مناسب.

استفاده از ابزارهای مناسب: مانند قیچی برش لوله و دستگاه خم‌کن.

اطمینان از محکم بودن اتصالات: استفاده از چسب یا جوشکاری در صورت نیاز.

تست سیستم: برای اطمینان از عدم نشتی و درست کار کردن اتصالات.

برای تعمیر یا تعویض اتصالات لوله برق باید:

شناسایی مشکل: یافتن محل نشتی یا شکستگی.

جدا کردن قسمت معیوب: برش لوله در محل مناسب.

نصب اتصال جدید: با استفاده از ابزارها و مواد مناسب.

تست نهایی: بررسی عملکرد صحیح سیستم بعد از تعمیر یا تعویض.

برای حفظ ایمنی در نصب اتصالات لوله برق باید به موارد زیر توجه کرد:

قطع برق: قبل از شروع به کار.

استفاده از ابزارهای محافظتی: مانند دستکش و عینک ایمنی.

رعایت استانداردها: استفاده از مواد و روش‌های تایید شده توسط استانداردهای ملی و بین‌المللی.

آموزش مناسب: آگاهی از روش‌های صحیح نصب و تعمیر اتصالات.

بله، اتصالات لوله برق نیز مانند سایر اجزای سیستم‌های برقی نیاز به نگهداری دارند. این شامل:

بازرسی‌های دوره‌ای: برای شناسایی زودهنگام مشکلات.

تمیزکاری: برای جلوگیری از جمع شدن گرد و غبار و مواد مضر.

تعویض قطعات فرسوده: به موقع و پیش از ایجاد خرابی جدی.

برای محافظت لوله‌های برق در برابر خوردگی می‌توان از روش‌های زیر استفاده کرد:

استفاده از لوله‌ها و اتصالات گالوانیزه: که مقاوم در برابر زنگ زدگی هستند.

پوشش‌دهی: لوله‌ها با مواد ضد خوردگی مانند رنگ یا روکش‌های پلاستیکی.

حفظ شرایط محیطی مناسب: مانند کنترل رطوبت در محیط‌های داخلی.

بازرسی‌های دوره‌ای: برای شناسایی زودهنگام مشکلات.

تمیزکاری: برای جلوگیری از جمع شدن گرد و غبار و مواد مضر.

تعویض قطعات فرسوده: به موقع و پیش از ایجاد خرابی جدی.
