بست چنگالی برخلاف بست اسپیت، امکان استفاده بدون نیاز به ریل را ندارد و حتما باید روی یک ریل نصب شود. ریل چنگالی، محصولی فلزی با جنس گالوانیزه و عرض مشخص است که امکان قرار دادن بست‌های چنگالی در داخل آن برای تثبیت بهتر وجود دارد. این ریل‌ها پشتیبانی عالی از بست‌های چنگالی دارند و با وجود آن‌ها می‌توان لوله‌های برق را در موازات یکدیگر، استفاده کرد. قبل از خرید ریل‌های چنگالی، می‌توانید با جزئیات، مشخصات فنی و ویژگی‌های آن در ادامه همراه ما باشید.

جدول قیمت ریل بست چنگالی

ریل بست چنگالی چیست؟

ریل بست چنگالی که در پروژه‌های برق‌کشی صنعتی با نام سی چنل (C-Channel) یا یونیکانال شناخته می‌شود، یک پروفیل فولادی با مقطع عرضی C شکل است که به عنوان شاسی زیربنایی برای مدیریت و تثبیت لوله‌های کاندوئیت و کابل‌های برق عمل می‌کند. این ریل به عنوان یک نوع ساپورت تاسیساتی با بهره‌گیری از ورق‌های گالوانیزه تولید می‌شود و دارای لبه‌های داخلی خمیده است که به‌طور اختصاصی برای درگیری با قلاب‌های بست چنگالی طراحی شده‌اند.

ساختار ریل بست چنگالی، امکان قرار دادن  لوله فولادی برق بدون نیاز به جوشکاری و سوراخ کاری مجزا را فراهم می‌کند. در مجموع لبه‌های ریل با ایجاد یک اتصال مکانیکی صلب، مقاومت بالایی در برابر لرزش‌های ناشی از عبور جریان و سنگینی وزن کابل‌ها ایجاد کرده و با فراهم آوردن قابلیت نصب افقی، سرعت اجرای زیرساخت‌های الکتریکی را در سقف‌های سوله، رایزرها و اتاق‌های برق به شکل چشم‌گیری افزایش می‌دهد.

پادکست آشنایی با ریل چنگالی

• تولید: واحد رسانه یاس وب
• مدت: —

10 10

0:00 – 0:00

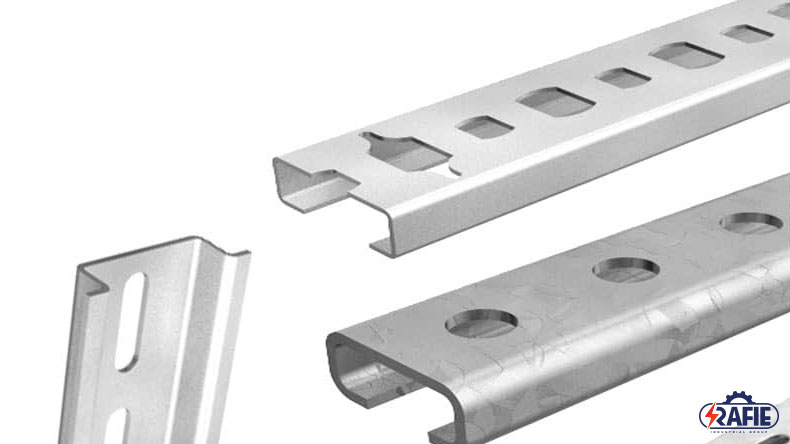

انواع ریل بست چنگالی

ریل چنگالی به‌عنوان یکی از اجزای اصلی سیستم ساپورتینگ، در کنار تجهیزاتی مانند براکت سینی کابل، نقش مهمی در نگهداری و تثبیت سینی کابل‌ها در مسیرهای افقی و عمودی ایفا می‌کند. این محصولات را می‌توان در دو نوع ساده و پانچ دار سفارش داد که بسته به نیاز پروژه‌ها و شرایط آب و هوایی هر کدام ویژگی‌های مثبتی را به همراه خواهند داشت.

• ریل چنگالی ساده: این نوع ریل دارای ورق کاملا ساده است و روی آن هیچ گونه پانچ و سوراخی وجود ندارد. بنابراین، احتمال نفوذ آب باران و رطوبت به داخل ریل به حداقل می‌رسد و دیگر راه نفوذی برای گرد و خاک وجود ندارد. با این حال بسته بودن این ریل و عدم امکان عبور جریان هوا باعث می‌شود تا دمای کابل‌ها و سیم‌های به کار رفته در آن بالا رود.
• ریل چنگالی پانچ دار: از دیگر انواع ریل‌های بست چنگالی موجود در بازار می‌توان به ریل‌های پانچ دار اشاره کرد. این ریل‌ها در سطح خود دارای سوراخ‌های کوچکی هستند که به ورود هوا کمک می‌کند و باعث خنک نگه داشتن سیم‌ها و کابل‌ها می‌شود. معمولا سوراخ‌هایی که در این نوع ریل قرار می‌گیرند با فاصله 1 سانتی متری از یکدیگر هستند. وجود این سوراخ‌ها به خنک کاری بهتر کمک کرده و باعث تخلیه گرد و غبار نیز می‌شود. در شرایطی که نیاز به جابجایی تعداد بالایی کابل با خطر بالا رفتن دماست، می‌توان از این نوع ریل استفاده نمود.

جنس ریل چنگالی از چیست؟

جنس محصولاتی که برای انتقال سیم و کابل استفاده می‌شوند، نقش بسیار مهمی را در دوام آن‌ها دارد. بنابراین، طبیعتا لازم است که حتما برای انتخاب ریل بست‌های چنگالی به کیفیت و جنس توجه ویژه‌ای شود. این محصولات را می‌توان با جنس گالوانیزه فابریک و یا آهن آبکاری شده استفاده کرد. در مدل فابریک از همان ابتدا از ورق‌های گالوانیزه شده استفاده می‌شود تا ریل‌ها از هر جهت از جمله داخل، بیرون و جداره‌ها عایق کاری شوند و مقاومت بسیار بالایی داشته باشند. در مدل آبکاری شده، محصول مورد نظر در ابتدا با ورق‌های معمولی آهن ساخته می‌شود و پس از آن فرآیند آبکاری یا گالوانیزاسیون روی این محصولات انجام خواهد شد. در این صورت ریل با ورق آهن سیاه که با فرآیند گالوانیزه تولید می‌شود، ساخته شده و مقاومت قابل قبولی نیز دارد.

قیمت ریل چنگالی و فاکتورهای موثر روی آن

قیمت ریل‌ چنگالی یکی از مهم‌ترین معیارهای خریداران هنگام انتخاب این محصول است. این ریل‌ها بسته به نوع، جنس و میزان مقاومت، بازه‌ قیمتی متفاوتی دارند؛ اما در مجموع می‌توان آن‌ها را با نرخ مناسب و در طول‌های مختلف تهیه کرد. هر متراژ و هر مدل، کاربرد مشخصی دارد و همین موضوع باعث تنوع قیمت می‌شود. مهم‌ترین عوامل تاثیرگذار بر قیمت ریل‌ چنگالی عبارتند از:

• جنس ریل:

ریل‌های چنگالی معمولا از فولاد، آهن یا آلومینیوم تولید می‌شوند. اگرچه رایج‌ترین مدل‌ها از جنس فولاد مشابه لوله‌ برق فولادی هستند، اما ریل‌های آلومینیومی به دلیل وزن کم‌تر و فرآیند تولید ساده‌تر، قیمت پایین‌تری نسبت به نمونه‌های آهنی و فولادی دارند.

• نوع گالوانیزه:

اصلی‌ترین عامل تعیین‌کننده قیمت، نوع گالوانیزه است. ریل‌ چنگالی در دو مدل گالوانیزه گرم و گالوانیزه سرد عرضه می‌شود. گالوانیزه گرم به دلیل ضخامت بیشتر لایه زینک و مقاومت بالاتر در برابر خوردگی، قیمت بالاتری نسبت به نوع سرد دارد.

• ضخامت ورق ریل:

ضخامت ورق مصرفی در ساخت ریل‌ها متغیر است و همین عامل تاثیر مستقیم بر قیمت نهایی دارد. برای پروژه‌هایی که ریل در معرض فشار، وزن یا عوامل آسیب‌زا قرار می‌گیرد، استفاده از ریل‌ با ضخامت بالا توصیه می‌شود. دوام و طول‌عمر بالاتر این مدل‌ها، هزینه بیشتر آن‌ها را کاملا منطقی می‌کند.

• هزینه واسطه‌ها:

وجود واسطه‌های مختلف در فرایند فروش، قیمت ریل چنگالی را افزایش می‌دهد. خرید مستقیم از گروه صنعتی رفیع این هزینه‌های اضافی را حذف کرده و امکان تهیه محصول با کمترین قیمت ممکن را فراهم می‌کند.

خمکاری دقیق ریل چنگالی

ریل چنگالی برای آنکه بتواند چندین بست را در داخل خود جای دهد باید توسط دستگاه‌ها و تجهیزات صنعتی خمکاری شود. به عنوان مثال زمانی که بست های چنگالی برای نصب در داخل ریل آماده می‌شوند زمانی می‌توانند در محل خود کاملاً قفل شوند که شیارها و لبه‌های ریل به طور کامل بر روی پایه بست‌ها قرار بگیرد. این ویژگی مهم وقتی محقق خواهد شد که ریل سی چنل به طور دقیق خمکاری شده باشد. طبق استانداردهای تعریف شده برای هر ریل سی چنل 6 خم در نظر گرفته خواهد شد. با انجام خمکاری استاندارد عملاً طراحی و ساخت قطعه به پایان می‌رسد و می‌توان آن را در داخل شبکه لوله کشی برق مورد استفاده قرار داد.

به جهت آلیاژ فولادی بسیار مرغوب و پر تراکمی که برای ساخت ریل بست چنگالی استفاده شده است در مراحل خمکاری هیچگونه آسیبی از قبیل شکستگی و ترک در بدنه فلز ایجاد نخواهد شد. البته دستگاه‌ها و ابزارهای هیدرولیک مراحل خمکاری ورق گالوانیزه را انجام می‌دهند. لذا هم از لحاظ دقت و ظرافت خم در بالاترین سطح قرار دارند و هم اینکه محصول نهایی یا ریل چنگالی بدون کوچک‌ترین عیب ساختاری آماده سازی خواهد شد.

نحوه گالوانیزه کردن ورق های فولادی

مقاومت مناسب ریل چنگالی در برابر رطوبت، عامل مهمی در عملکرد و کارایی آن محسوب می‌شود. در همین راستا برای ساخت این ریل‌ها، از ورق‌های فولادی گالوانیزه شده استفاده می‌شود. گالوانیزاسیون، یک پوشش یکنواخت با ضخامت مناسب ایجاد می‌کند تا در شرایط خاص، مانع از تخریب فلز شود. گالوانیزاسیون ورق‌های فولادی به دو روش گرم و سرد امکان پذیر است؛ اما از آنجایی که در روش غوطه وری (گالوانیزاسیون گرم)، ضخامت بیشتری از زینک روی ورق قرار می‌گیرد؛ انجام آن در اولویت قرار دارد. در ادامه نحوه گالوانیزه کردن ورق‌های فولادی برای ریل چنگالی را بررسی می‌کنیم:

• در ابتدا ورق‌های فولادی که برای ساخت ریل چنگالی مورد نیاز هستند، برشکاری و آماده سازی می‌شوند.
• در یک دیگ مخصوص، محلول زینک مذاب ریخته شده و در دمای بسیار بالا در حدود 600 سانتی گراد آماده می‌شود.
• ورق‌های فولادی برش کاری شده در داخل زینک مذاب غوطه ور می‌شوند. به طوری که به طور کامل در آن غرق گردند و کل سطح این ورق‌ها پوشش داده شوند.
• سپس ورق‌ها با ابزار مناسب از داخل زینک مذاب خارج می‌شوند و یک لایه از زینک با ضخامت حدود 10 میکرون روی آن‌ها تشکیل می‌شود.
• برای خشک شدن زینک مذاب، قطعات فلزی در مجاورت هوای آزاد قرار می‌گیرند تا دمای آن‌ها رفته رفته کاهش پیدا کند و خشک شود.

ریل بست چنگالی چگونه از لوله ها و کابل های برق حمایت میکند؟

همانطور که در ابتدای مقاله ذکر شد ریل بست چنگالی برای آنکه بتواند یک شبکه پشتیبانی قوی را ایجاد کند نیاز به مجموعه ای از قطعات مکمل دارد. مهمترین این قطعات بست چنگالی می باشد. این بست ها به گونه ای طراحی شده اند که عملاً کابل ها و لوله های برق را به ریل سی چنل اتصال می دهند. با توجه به طرح و شکل این بست ها براحتی داخل ریل سی چنل قرار می گیرند و به واسطه انحنای خاصی که در قسمت پایه این بست وجود دارد به طور کامل بر روی ریل قفل می شوند.

ریل سی چنل نیز دارای یک سطح مقطع C شکل می باشد. انحنایی که در لبه این ریل ها وجود دارد شرایطی را فراهم می کند تا بست چنگالی با بالاترین سطح پایداری و امنیت بر روی این قطعات سوار شوند. نکته مهمی که در مورد ریل بست چنگالی وجود دارد این است که به دلیل طول شاخه بلند آن ها شما می توانید چندین بست چنگالی را در محور ریل ها قرار دهید. طبیعتاً با افزایش طول ریل امکان پشتیبانی از چندین لوله و کابل در یک خط مسیر واحد وجود دارد.

البته سی چنل ها برای حمایت از لوله برق های مختلف حتماً باید اتصال محکمی را با سطوح سقف و دیوار داشته باشند. چرا که وزن لوله برق ها اگرچه اندک است اما افزایش تعداد آن ها می تواند یک نیروی قابل‌ توجهی را به محل اتصال سی چنل وارد کند. پس اولویت اصلی نصب و اتصال محکم سی چنل به سازه می باشد.

نوع متریال ساخت و مشخصات فنی ریل بست چنگالی

انتخاب بهترین متریال برای ساخت ریل چنگالی، تاثیر بسیار زیادی روی دوام، مقاومت در برابر خوردگی و شرایط اسیدی و شیمیایی دارد. به علاوه، ضخامت ورق و نوع گالوانیزاسیون انجام شده برای ورق‌های این ریل‌ها نیز می‌توانند عملکرد نهایی آن‌ها را بهبود ببخشند. در ادامه دقیق‌تر مشخصات فنی این محصولات را بررسی می‌کنیم.

• جنس: بهترین متریال برای ساخت ریل چنگالی، فولاد یا استیل ضد زنگ است. البته می‌توان از مصالح دیگری همچون آلومینیوم و برنج نیز برای ساخت این ریل‌ها استفاده کرد؛ اما از آنجایی که این آلیاژها به مراتب نرم‌تر از فولاد هستند، بهتر است که استفاده نشوند.
• نوع گالوانیزاسیون: برای ایجاد یک پوشش مقاوم در برابر رطوبت برای ریل‌های چنگالی، معمولا از روش گالوانیزاسیون گرم استفاده می‌شود. در این روش ضخامت مناسبی از زینک روی سطح ریل قرار گرفته و اجازه زنگ زدگی فولاد را نمی‌دهد.
• ضخامت ورق: ضخامت ورق‌هایی که برای ساخت ریل چنگالی استفاده می‌شوند شامل 1، 1.25 و 1.5 هستند. هر چقدر ضخامت ورق بالاتر باشد، مقاومت ریل نیز افزایش می‌یابد؛ اما در حالت استاندارد بهتر است که از ورق‌هایی با ضخامت بیشتر از این مقدار استفاده نشود.
• پانچ‌کاری: سطح مقطع ریل بست چنگالی، دارای پانچ و سوراخ‌های متعدد است تا امکان نصب ریل به سطوح دیوار و سقف وجود داشته باشد. پانچ‌ها معمولا با پیچ شش گوش در جای خود ثابت می‌شوند.
• ابعاد استاندارد: ارتفاع و عرض استاندارد ریل‌های چنگالی معمولا 41 در 41 میلی متر می‌باشد؛ اما طول شاخه ریل را می‌توان بسته به نیاز هر پروژه از یک متر تا سه متر در نظر گرفت که مشتری متناسب با نیاز و شرایط حمل و نقل، می‌تواند هر یک از آن‌ها را انتخاب کند.

دیگر کاربردهای ریل سی چنل

• استفاده از انواع بست اسپیت همراه با ریل سی چنل

بست اسپیت از جمله قطعات بسیار پرکاربردی می باشد که در ارتفاعات سازه برای نگه داشتن لوله برق مورد استفاده قرار می گیرد. این بست ها به جهت ساختار دو تکه خود به خوبی بر روی لوله می نشینند و وزن لوله ها را در یک مسیر مشخص مهار می کنند. برای استفاده از بست اسپیت همراه با ریل سی چنل لازم است که ابتدا ریل بست چنگالی به سقف متصل شود. سپس با استفاده از مفتول های گالوانیزه که به صورت رزوه ای هستند می توان بست های اسپیت را به چنل ها متصل کرد.

• استفاده به عنوان ساپورت های آویز سینی کابل

ریل بست های چنگالی یا همان سی چنل ها معمولاً برای ایجاد سیستم های ساپورت آویز سینی کابل نیز استفاده می شوند. شما می توانید با استفاده از این سی چنل ها به طور طبقاتی از سینی های کابل حمایت کنید. روند کار به این صورت است که ابتدا سی چنل ها به راد های گالوانیزه متصل می شوند. با ایجاد یک ساختار U شکل که در دو طرف دارای راد گالوانیزه و قسمت مرکز سی چنل قرار دارد می توانید یک ساپورت آویز را ایجاد کنید.

البته این امکان وجود دارد که چندین سی چنل را نیز به صورت طبقاتی همراه با راد گالوانیزه استفاده کنیم که در آن صورت یک شبکه حمایتی به نسبت پیچیده ای را ایجاد کرده اید. می توانید در مقاله اتصالات سینی کابل به طور واضح در تصویر دوم استفاده کاربردی از سی چنل ها را در ساپورت های آویز ببینید.

تولیدکننده ریل چنگالی در گروه صنعتی رفیع

در گروه صنعتی رفیع انواع اتصالات لوله برق و دیگر قطعات پشتیبانی کابل با بالاترین سطح کیفیت به مشتریان عرضه می شود. قیمت های تعیین شده با توجه به جو رقابتی بازار بسیار مقرون به صرفه می باشد. شما می توانید جهت اطلاع از قیمت خرید کلیه محصولات معرفی شده در سایت و همچنین دریافت مشاوره تخصصی با کارشناسان ما در تماس باشید. آنچه که برای ما اهمیت دارد کسب رضایت هر چه بیشتر شما می باشد.
