انواع ساپورت گالوانیزه | فرق ساپورت سقفی با دیواری چیست؟

انواع ساپورت گالوانیزه | فرق ساپورت سقفی با دیواری چیست؟

انواع ساپورت گالوانیزه | فرق ساپورت سقفی با دیواری چیست؟

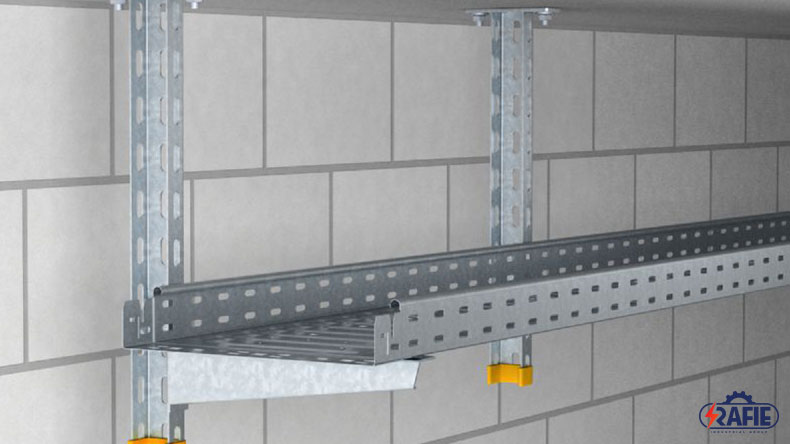

ساپورت گالوانیزه یکی از اتصالات سازه ای فوق العاده حیاتی برای نگه داشتن و ایجاد پایداری سینی های کابل در ارتفاعات سازه می باشد. در مقاله اتصالات سینی کابل دسته بندی های مختلفی برای قطعات اتصال دهنده سینی ها ذکر شد که برای کسب اطلاعات بیشتر می توانید به مطالعه آن بپردازید. اما در این مقاله به شرح کامل انواع ساپورت گالوانیزه، مشخصات و ویژگی های آن ها می پردازیم. پس اگر قصد خرید این قطعات را دارید به ادامه مقاله توجه فرمایید.

تفاوت ساپورت گالوانیزه سقفی با دیواری چیست؟

ساپورت‌ها در واقع در گروه اتصالات سینی کابل و نردبان کابل قرار می‌گیرند که وظیفه حمایت از این قطعات را برای انتقال کابل و سیم‌ها به صورت حرفه‌ای را دارند. این ساپورت‌ها از نظر محل نصب، به دو دسته دیواری و سقفی تقسیم بندی می‌شوند که هر کدام ویژگی‌های خاص خودشان را دارند و از قطعات مختلفی تشکیل شده‌اند.

ساپورت گالوانیزه سقفی دارای پیچیدگی بیشتری نسبت به ساپورت دیواری است و از قطعات بیشتری تشکیل شده است. ساپورت‌های سقفی دارای ریل سی چنل، رادهای گالوانیزه، بست‌ها، پیچ و مهره‌ها و این قطعات هستند. اما ساپورت‌های دیواری از یک براکت ورقه فولادی ساخته شده‌اند که به شکل کاملا مهندسی شده ماشین کاری شده‌اند و می‌توانند روی دیوار نصب شوند. بنابراین هم از نظر میزان قطعات و هم از نظر محل نصب، این ساپورت‌ها با یکدیگر متفاوت هستند.

تعداد ساپورت مورد نیاز برای سینی و نردبان کابل

سینی و نردبان کابل برای حمایت از کابل‌ها و انتقال آن‌ها به صورت ایمن مورد استفاده قرار می‌گیرند. ساپورت‌های استفاده شده برای سینی و نردبان کابل نیز نقش حمایت کننده دارند و باید بتوانند از سینی‌ها و نردبان‌ها به بهترین شکل حمایت کنند. از این رو بسیار مهم است که تعدادی مناسبی از ساپورت گالوانیزه مورد نیاز برای نصب در کنار سینی و نردبان کابل استفاده کنید.

بسته به طول مسیر، تعداد ساپورت مورد نیاز برای سینی و نردبان‌های کابل متفاوت است. گاهی اوقات ممکن است در یک مسیر احتیاج به چندین ساپورت داشته باشید. بسته به ابعاد سینی کابل برق و متراژ آن در یک سازه، تعداد مورد نیاز ساپورت می‌تواند متفاوت باشد و باید حتما به موقعیت نصب آن‌ها برای رسیدن به نتیجه عالی توجه داشت.

ترانکینگ گالوانیزه چیست؟ (مزایا، کاربرد و انواع ترانکینگ)
مطالعه

ساپورت گالوانیزه گرم بهتر است یا سرد؟

در میان تنوعی از محصولات موجود در بازار برای سیم کشی در ساختمان‌های تجاری، مسکونی و صنعتی، باید به کیفیت این قطعات توجه داشت. ساپورت گالوانیزه، به دلیل داشتن پوشش روی در برابر خوردگی و زنگ زدگی مقاومت بالایی دارد؛ اما میزان مقاومت آن در برابر شرایط محیطی وابسته به نحوه تولید و پوشش دهی روی این ساپورت‌ها نیز هست. به طور کلی، ساپورت گالوانیزه گرم به دلیل داشتن پوشش مقاوم که به صورت غوطه ور شدن در روی مذاب بسیار داغ اجرا می‌شود، می‌تواند مقاومت بسیار بالایی در برابر خوردگی داشته باشد. ظاهر این ساپورت نیز بسیار مسطح و جذاب خواهد بود.

ساپورت با پوشش گالوانیزه سرد نیز دارای پوشش گالوانیزه است و در برابر رطوبت و خوردگی مقاومت بالایی از خود نشان می‌دهد؛ اما به دلیل اینکه پوشش استفاده شده روی آن از نوع سرد است، مقاومت کمتری در برابر رطوبت و خوردگی از خود نشان خواهد داد. از این رو ساپورت‌های گالوانیزه گرم می‌توانند انتخاب بهتری برای نصب در مکان‌های مختلف به ویژه محیط‌های دارای رطوبت بالا باشند. با این حال در مقایسه قیمتی و مقرون به صرفه بودن، ساپورت‌های گالوانیزه سرد پیروز میدان هستند.

ساپورت گالوانیزه طرح L

ساپورت گالوانیزه طرح L

قبل از آنکه بخواهیم به معرفی انواع طرح های مختلف ساپورت گالوانیزه سینی کابل بپردازیم بهتر است ابتدا با قطعات براکت آشنا شویم. یکی از قطعاتی که باعث ایجاد طرح های گوناگون در ساپورت میشود براکت ها هستند. این قطعات به طور مستقیم از طریق اتصالات پیچ و مهره به ساپورت ها متصل می شوند و از این طریق می‌توانند اشکال مختلفی مانند طرح L را در یک ساپورت گالوانیزه ایجاد کنند.

این براکت ها در هر ارتفاعی از سقف بر روی ساپورت قابل تنظیم هستند. نوع پشتیبانی آنها به این صورت است که سینی های کابل بر روی براکت های متصل به ساپورت قرار می گیرند. با توجه به استحکام ساختاری این اتصالات عملاً می توانند وزن بالای سینی ها و کابل های برق را به خوبی تحمل کنند.

ساپورت گالوانیزه طرح F

ساپورت گالوانیزه طرح F

این نوع ساپورت ها در واقع جزو تجهیزات پشتیبانی طبقاتی هستند. یعنی به یک ساپورت آویز شما می‌توانید دو براکت طبقاتی را متصل کنید. بنابراین در طرح F شکل ساپورت گالوانیزه، قابلیت استفاده از دو سینی کابل به صورت طبقاتی وجود دارد.

هر آنچه که لازم است در مورد بست اسپیت بدانید
مطالعه

این نوع ساپورت ها شرایطی را فراهم می کنند تا حجم بالایی از کابلهای برق به شکل کاملا منظم و با بالاترین سطح امنیت در یک مسیر توسط دو سینی کابل هدایت و مسیریابی شوند. البته می توان تعداد طبقات ساپورت را نیز افزایش داد. در آن صورت شما میتوانید انواع طرح E شکل را نیز در ساپورت خود ایجاد کنید.

نکته مهمی که وجود دارد این است که با توجه به آنکه این ساپورت ها از یک ناحیه به سقف متصل می شوند. در نتیجه افزایش وزن در اثر ایجاد طبقات مختلف در یک ساپورت عمودی نباید بیش از حد باشد. به عنوان مثال شما نمی توانید در یک ساپورت آویز بیش از ظرفیت اتصال دهنده از براکت های بیشتری استفاده کنید زیرا حفظ امنیت سینی ها و همچنین پایداری آنها همواره در اولویت کار قرار دارد.

طرح T در انواع اتصالات سازه ای سینی کابل

این ساپورت گالوانیزه نیز به وفور در پروژه‌های نصب سینی کابل و همچنین انواع نردبان کابل مورد استفاده قرار می‌گیرد. ساختار آن به این صورت است که بر روی یک ساپورت آویز از دو طرف دو براکت نصب میشود. بنابراین سینی ها می توانند به صورت موازی با یکدیگر در یک مسیر هدایت شوند.

البته طرح های F شکل دو طرفه نیز وجود دارد که شرایطی را فراهم می کند تا شما ۴ سینی کابل را به صورت همزمان در یک مسیر قرار دهید. با توجه به آنکه در این گونه اتصالات بیش از یک سینی بر روی ساپورت قرار میگیرد حتماً باید از محکم بودن محل اتصال ساپورت به سازه یا سقف اطمینان حاصل کنید.

ارزیابی نقاط سخت سازه برای نصب ساپورت ها یک اقدام مهندسی بسیار دقیق می باشد که افراد متخصص در این حوزه باید محل مناسب نصب ساپورت ها را معرفی کنند. در واقع شما نمی توانید در هر ناحیه از سقف ساپورت ها را متصل کنید. زیرا برای ایجاد یک شبکه کابل کشی منسجم و منظم حتماً باید از قبل یک نقشه کلی ایده آل ترسیم شود.

ساپورت های U شکل

ساپورت های U شکل

این نوع ساپورت گالوانیزه غالباً از یکسری قطعات و تجهیزات مکمل برای ایجاد طرح U شکل در ساپورت استفاده می کند. این قطعات شامل دو راد گالوانیزه و یک پروفیل و یا سی چنل می باشد. عملیات اتصال آن به این صورت است که راد های گالوانیزه از دو طرف به پروفیل متصل می شوند و سپس سینی کابل بر روی پروفیل مورد نظر قرار می گیرد.

قوطی کلید 7*7
مطالعه

این راد ها نیز با توجه به آن که یک مفتول تمام رزوه هستند مستقیماً به سقف و سازه متصل میشوند. این نوع ساپورت ها غالباً در مرکز سازه مورد استفاده قرار می گیرد و می تواند سینی های کابل را با بالاترین سطح امنیت به شکل معلق هدایت کند.

ساپورت گالوانیزه دیواری

ساپورت گالوانیزه دیواری

برخلاف انواع ساپورت گالوانیزه سقفی این قطعات بر روی دیوار نصب میشود. شکل ساختاری آنها به گونه‌ای طراحی شده است که می توانند در ناحیه دیوار وزن بالای سینی ها و کابلهای برق را مهار کنند. این قطعات زمانی مورد استفاده قرار می گیرند که شما بخواهید سینی ها را در نزدیک دیوار در مسیرهای تعیین شده هدایت کنید.

از لحاظ جنس ساختاری ساپورت های گالوانیزه دیواری و سقفی تفاوتی با یکدیگر ندارند. هردو آن ها از یک متریال فلزی یکسان ساخته می شوند. در ارتباط با متریال ساخت این اتصالات در قسمت بعد به طور مفصل توضیحاتی را ارائه خواهیم داد.

گالوانیزه بودن ساپورت ها به چه معناست؟

ساپورت گالوانیزه ساخته شده از متریال استیل یا آلیاژ فولادی می باشد. همانطور که می دانید این نوع آلیاژ مستعد زنگ زدگی و خوردگی می باشد. اگرچه مقاومت و استحکام بسیار بالایی دارد اما در اثر رطوبت یکسری فعل و انفعالات شیمیایی به وجود می آید که می تواند ساختار فلز را تحت تاثیر قرار دهد. برای جلوگیری از این نوع فرآیندهای شیمیایی غالباً از یک پوشش گالوانیزه گرم برای محافظت از ساپورت استفاده می کنند.

روند اعمال آن به این صورت است که ساپورت ها پس از طراحی و شکل گیری کامل در یک حمام مذاب حاوی زینک در دمای حدود ۵۰۰ تا ۶۰۰ درجه سانتیگراد پوشش دهی می شوند. این لایه محافظ به خوبی می تواند ساختار فلز را در یک مدت زمان طولانی در مجاورت آب و هوای محیط حفظ کند.

خرید انواع اتصالات سینی کابل و تجهیزات پشتیبانی از گروه صنعتی رفیع

گروه صنعتی رفیعی تولید کننده انواع تجهیزات پشتیبانی کابل از قبیل ترانکینگ گالوانیزه، نردبان کابل، اتصالات نردبان کابل، انواع سینی ها در سایزهای مختلف، اتصالات سینی کابل می باشد. این قطعات علاوه بر قیمت مناسب از کیفیت بالایی نیز برخوردار هستند. مشتریان گرامی می توانند برای خرید با کارشناسان ما در تماس باشند.
