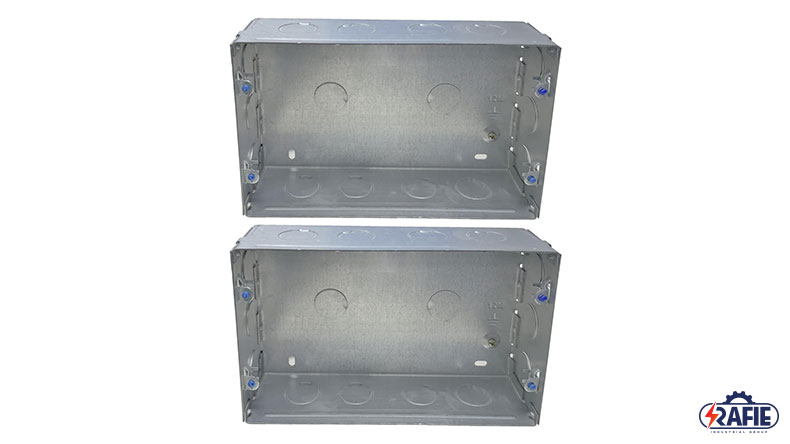

جعبه تقسیم گالوانیزه

جعبه تقسیم گالوانیزه یک محفظه بسیار ایمن و مستحکم برای ایجاد انشعابات گسترده برق در سازه های مختلف می باشد. این نوع از جعبه تقسیم برق به جهت داشتن پوشش گالوانیزه مقاومت بسیار بالایی در برابر زنگ زدگی و خوردگی دارد. لوله های برق از طریق حفره های موجود در بدنه جعبه تقسیم وارد محفظه اصلی شده و کابل های برق با قرار گرفتن در داخل ترمینال ها عملیات انشعاب گیری در جهت های مختلف تکمیل می شود.

با توجه به نوع آلیاژ فلزی که در ساخت جعبه تقسیم گالوانیزه استفاده شده است علاوه بر مقاومت شیمیایی که مرتبط با عدم زنگ زدگی جعبه تقسیم می باشد در برابر تنش های فیزیکی نظیر ضربه و اعمال نیرو و فشار نیز مقاومت قابل‌قبولی دارند. وجود درپوش های فلزی بر روی جعبه تقسیم گالوانیزه شرایطی را فراهم می‌کند تا ترمینال های داخلی در یک حفاظت کامل همه جانبه قرار گیرند. بنابراین هیچ نوع تنش خارجی اتصالات داخل جعبه تقسیم های گالوانیزه را تهدید نمی کند. در این مقاله قصد داریم در مورد مشخصات فیزیکی این جعبه ها و همچنین برخی از ویژگی های آنها صحبت کنیم.

جعبه تقسیم گالوانیزه چیست ؟

جعبه تقسیم گالوانیزه یک محفظه فلزی مقاوم است که برای محافظت و مدیریت اتصال سیم‌ها و کابل‌های برق در سیستم‌های تأسیساتی استفاده می‌شود. این جعبه‌ها از ورق فولادی با پوشش گالوانیزه ساخته می‌شوند که آن‌ها را در برابر رطوبت، زنگ‌زدگی، خوردگی و ضربه مقاوم می‌سازد. پوشش گالوانیزه معمولاً از طریق گالوانیزه گرم یا سرد ایجاد می‌شود و باعث می‌شود جعبه بتواند در شرایط سخت محیطی مانند فضاهای باز، محیط‌های صنعتی، کارگاه‌ها و مکان‌های مرطوب به‌خوبی دوام بیاورد.

از این جعبه‌ها برای تقسیم انشعابات برق، ایجاد اتصالات مطمئن بین کابل‌ها، و حفاظت از آن‌ها در برابر عوامل خارجی استفاده می‌شود. طراحی مقاوم و ابعاد متنوع این جعبه‌ها باعث شده در پروژه‌های ساختمانی، تأسیساتی و صنعتی کاربرد فراوانی داشته باشند. جعبه تقسیم گالوانیزه علاوه بر استحکام، ایمنی برق‌کشی را نیز افزایش داده و نقش مهمی در جلوگیری از خطرات احتمالی مانند اتصال کوتاه یا نشت برق ایفا می‌کند.

تفاوت جعبه تقسیم گالوانیزه با جعبه‌های پلاستیکی و آلومینیومی

جعبه‌های تقسیم بر اساس جنس بدنه، به انواع مختلفی تقسیم می‌شوند که از مهم‌ترین آن‌ها می‌توان به نوع گالوانیزه، پلاستیکی و آلومینیومی اشاره کرد. در میان این‌ها، جعبه تقسیم گالوانیزه به‌دلیل مقاومت بالا در برابر رطوبت، خوردگی و ضربه، گزینه‌ای مناسب برای محیط‌های صنعتی و نیمه‌صنعتی محسوب می‌شود. در مقابل، جعبه‌های پلاستیکی اغلب در محیط‌های داخلی با رطوبت کم به کار می‌روند و از نظر استحکام مکانیکی، ضعیف‌تر از نوع گالوانیزه هستند.

جعبه‌های آلومینیومی نیز وزن کمتری دارند و مقاومت قابل قبولی در برابر خوردگی دارند، اما از لحاظ هزینه بالاتر هستند و در برابر ضربات شدید ممکن است دچار تغییر شکل شوند. بنابراین بسته به نوع پروژه و شرایط محیطی، انتخاب صحیح نوع جعبه تقسیم اهمیت زیادی دارد. جعبه تقسیم گالوانیزه معمولاً انتخابی اقتصادی و مقاوم برای شرایط دشوار محیطی محسوب می‌شود.

نکات نصب اصولی جعبه تقسیم گالوانیزه برای ایمنی بیشتر

نصب صحیح جعبه تقسیم گالوانیزه نقش مهمی در عملکرد مناسب سیستم برق‌کشی دارد. اولین نکته، انتخاب محل مناسب برای نصب است؛ باید اطمینان حاصل شود که جعبه در محلی دور از رطوبت مستقیم و حرارت شدید نصب شود، مگر اینکه جعبه دارای استاندارد IP مناسب برای این شرایط باشد. نکته بعدی، استفاده از بست‌ها و پایه‌های فلزی مقاوم در هنگام نصب است که مانع از لرزش و آسیب احتمالی در طول زمان می‌شود.

سیم‌کشی داخلی نیز باید با رعایت استانداردهای ایمنی انجام گیرد، به‌طوری‌که سیم‌ها بدون فشار و پیچ‌خوردگی داخل جعبه قرار گیرند و با کمک گلندهای مناسب، ورود و خروج کابل‌ها ایمن‌سازی شود. همچنین استفاده از درپوش مقاوم با قفل مناسب برای جلوگیری از ورود گرد و غبار و عوامل خارجی توصیه می‌شود. رعایت این نکات می‌تواند عمر مفید تجهیزات را افزایش داده و از خطرات احتمالی مانند اتصال کوتاه جلوگیری کند.

مشخصات فنی و ویژگی های جعبه تقسیم گالوانیزه

• جعبه تقسیم گالوانیزه ساخته شده از ورق های فولادی کاملاً مقاوم می باشند که علیرغم ضخامت اندک خود چگالی ساخت بسیار بالایی دارند.
• در بدنه جعبه تقسیم های گالوانیزه حفره های دایره ای شکل جهت ورود لوله های فولادی برق تعبیه شده است. این حفره ها به شکل پانچ شده هستند که اصطلاحا به آنها حفره های پانچ پران نیز گفته می شود.
• سایزبندی های بسیار متنوعی دارند که هم به شکل مربع و هم به صورت مستطیل قابل طراحی هستند. حداقل سایز این جعبه ها ۱۰*۱۰ سانتی متر و حداکثر ابعاد آنها ۳۰*۳۰ می باشد. البته سایزهای مذکور بر طبق استانداردهای تعریف شده می باشد. اما امکان سفارشی سازی آن ها نیز بر اساس نیاز مشتری وجود دارد. در قسمت بعد در مورد ریز سایز بندی این قطعات شرح مفصلی ارائه خواهد شد.
• امکان استفاده به صورت روکار و توکار را دارند و موقعیت استفاده آنها بر اساس محدودیت های موجود در سازه می باشد.
• ضخامت ورقه جعبه تقسیم گالوانیزه در ابعاد ۰.۷ میلی متر و ۰.۹ میلی متر می باشد. معمولاً ضخامت های بیشتر برای جعبه هایی انتخاب می شود که بالاترین سایز را دارند.
• این جعبه ها طیف وسیعی از انواع لوله های فولادی را بر اساس سایز آنها پشتیبانی می کنند. لذا در زمان خرید آن ها حتماً به سایز پانچ بدنه جعبه دقت داشته باشید تا سازگار با لوله فولادی برق باشد.

ابعاد جعبه تقسیم گالوانیزه

در قسمت قبل در مورد سایز حداقل و حداکثر جعبه تقسیم گالوانیزه صحبت شد. اما اجازه دهید کلیه سایز هایی که امروزه در بازار برای این جعبه ها وجود دارد اطلاعات کاملی را ارائه دهیم. سایز هایی که برای جعبه تقسیم های گالوانیزه در نظر گرفته می شود به شرح ذیل می باشد.

• ۱۰*۱۰
• ۱۰*۱۵
• ۱۵*۱۵
• ۱۵*۲۰
• ۲۰*۲۰
• ۲۰*۳۰
• ۳۰*۳۰

همه ابعاد مذکور بر اساس سانتی متر می باشد. اما جهت معرفی کامل سایز جعبه تقسیم گالوانیزه معمولاً متغیرهای طول، عرض و همچنین عمق یا ارتفاع ارائه میشود. عمق و ارتفاع جعبه تقسیم ها معمولاً در سایزهای ۵ سانتی متر و ۶ سانتی متر می باشد. عمق های بیشتر مربوط به جعبه تقسیم های ۲۰*۳۰ سانتی متر به بالا می باشد. برای انتخاب سایز صحیح جعبه تقسیم ها حتما باید شمار انشعابات و همچنین وسعت پروژه کابل کشی برق شما مورد ارزیابی دقیق قرار گیرد. البته این ارزیابی های دقیق در مورد انتخاب انواع جعبه تقسیم آلومینیومی نیز صدق می کند.

انواع سایز لوله ها برای استفاده در جعبه تقسیم گالوانیزه

همانطور که ذکر شد در بدنه جعبه تقسیم برق حفره‌هایی برای ورود لوله فولادی برق وجود دارد. این حفره ها از لحاظ قطر بر اساس سایز لوله تعیین میشوند. اصولاً افزایش سایز لوله طبیعتاً افزایش قطر آن را به همراه دارد. لوله هایی که دارای قطر بیشتری هستند حتماً باید جعبه تقسیم های متناسب این سایز برای آنها استفاده شود. به طور کلی انواع سایز لوله های فولادی که برای انواع ابعاد جعبه تقسیم گالوانیزه مورد استفاده قرار می گیرد شامل pg13.5، pg16، pg22 می باشد.

امکان مدیریت صحیح اتصالات کابل در داخل جعبه تقسیم

شما با استفاده از جعبه تقسیم گالوانیزه می توانید یک برنامه ریزی دقیق برای مدیریت اتصالات کابل در داخل جعبه تقسیم داشته باشید. انجام تغییرات به راحتی قابل انجام خواهد بود و شما تنها کافی است متناسب با نوع سیستم کابل کشی خود به برقراری جریان یا قطع آن در داخل جعبه تقسیم بپردازید. به علت وجود ترمینال های کاملا عایق بندی شده ایمنی اتصالات بسیار بالا خواهد بود. از طرفی به دلیل پوشش کامل محل اتصال توسط جعبه تقسیم گالوانیزه امکان تماس ناخواسته با اتصالات کابل داخل جعبه وجود ندارد.

محیط های مناسب برای استفاده از این نوع جعبه تقسیم

اصولاً سه نوع جعبه تقسیم وجود دارد که شامل جعبه تقسیم آلومینیومی، جعبه تقسیم پلاستیکی و جعبه تقسیم گالوانیزه می باشد. نمونه های آلومینیومی معمولاً به دلیل ظاهر زیبایی که دارند در محیط های عمومی و اماکن تجاری به وفور مورد استفاده قرار می گیرد. نمونه های پلاستیکی نیز دقیقاً به همین دلیل استفاده می شود. اما جعبه تقسیم گالوانیزه از لحاظ نوع کاربرد بیشتر در سوله ها و سالن های صنعتی کاربرد دارد. یکی از دلایل آن شاید ظاهر آنها باشد که بیشتر برای استفاده در کارگاه ها و محیط های تولیدی صنعتی هستند. حتماً در زمان خرید موقعیت استفاده از این جعبه تقسیم ها را مشخص کنید تا بتوانید دقیقا نمونه صحیح را خریداری کنید.

خرید انواع جعبه تقسیم از گروه صنعتی رفیع

جعبه تقسیم گالوانیزه یکی از محصولات بسیار پرفروشی است که در گروه صنعتی رفیع به مشتریان عرضه می شود. علاوه بر این محصولات شما می توانید نمونه های آلومینیومی آنها مانند جعبه تقسیم آلومینیومی ۱۰*۱۰، جعبه تقسیم آلومینیومی ۱۵*۱۵ و جعبه تقسیم آلومینیومی ۲۰*۲۰ را نیز خریداری کنید. البته نمونه های جعبه تقسیم آلومینیومی گرد نیز قابل عرضه هستند. این تنوع بسیار بالا در محصولات شرایطی را فراهم می‌کند تا شما متناسب با نیاز پروژه این قطعات را خریداری کنید. جهت دریافت اطلاعات دقیق در مورد قیمت و سایر جزئیات با کارشناسان ما در تماس باشید.
