انواع لوله کاندوئیت + راهنمای جامع برای خرید، نصب و قیمت

لوله کاندوئیت، لوله هایی هستند که برای مسیریابی و هدایت کابل های برق استفاده می‌شوند. برخلاف انواع نردبان کابل و سینی کابل که می‌توانند در یک مسیر شمار بالایی از کابل‌ها را حمل کنند اما لوله‌ها برای محافظت از یک یا تعداد محدودی از کابل‌ها ساخته شدند. به همین دلیل اگر در یک محیط صنعتی قصد دارید شمار به نسبت اندکی از کابل‌ها را برای اهداف گوناگون هدایت کنید می‌توانید از لوله کاندوئیت برق استفاده کنید.

این نوع لوله‌ها از لحاظ ساختار و ویژگی های فنی تفاوت های زیادی با دیگر لوله های مختص سیالات دارند. همانطور که از نام آنها مشخص است یک نمونه از لوله‌ها برای کابل های برق و نمونه دیگر برای سیالات آب و گاز هستند. تفاوت ساختاری مرتبط با نحوه ساخت و متغیرهای ابعادی است. به این صورت که برای ساخت لوله برق از روش درز جوش استفاده می‌شود. حال آنکه برای ساخت دیگر لوله های فولادی از روش بدون درز استفاده می‌شود.

این دو فرایند با یکدیگر فرق دارند بطوریکه لوله های بدون درز به نسبت مقاومت و استحکام بسیار بیشتری دارند. متغیرهای ابعادی آنها نیز به گونه ای است که معمولا لوله های بدون درز از نظر ضخامت و تراکم ساختاری بسیار بیشتر از لوله های برقی هستند. یعنی هم وزن بالاتری دارند و هم بیشتر در پایین ترین ارتفاع سازه نصب می‌شوند.

اما لوله های برق این قابلیت را دارند که در ارتفاعات سازه نیز مورد استفاده قرار بگیرند. ذکر این تفاوت‌ها باعث می‌شود بطور کامل با لوله کاندوئیت برق آشنا شوید و بدانید که چه ویژگی‌ها و مشخصاتی دارند. در ادامه مقاله جزئیات بیشتری از این لوله‌ها ارائه می‌دهیم.

لوله کاندوئیت چیست؟

لوله کاندوئیت در واقع همان لوله برق است که به صورت اختصاصی جهت محافظت از سیم‌ها و کابل‌های برق در کلیه ساختمان‌ها و پروژه‌های مختلف صنعتی و تجاری استفاده می‌شود. این لوله‌ها با مواد مختلفی از جمله فلزات، پلاستیک و فیبر ساخته می‌شوند که متداول‌ترین آن‌ها لوله فولادی برق است. به دلیل استحکام بالای این لوله‌ها، آن‌ها به یک پوشش محافظت کننده بسیار خاص تبدیل شده‌اند که می‌توانند از هر گونه کابلی که از آن‌ها عبور داده می‌شود، محافظت کنند.

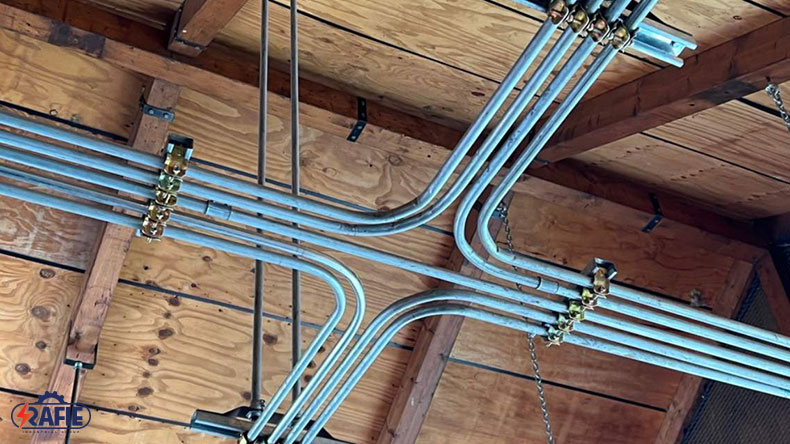

نحوه نصب لوله کاندوئیت در ساختمان

فرآیند نصب لوله کاندوئیت در ساختمان که با نام کاندوئیت کاری شناخته می‌شود، روشی است که برای نصب لوله گالوانیزه گرم و سرد جهت انتقال کابل‌ها به کار گرفته می‌شود. امروزه کاندوئیت کاری بیشتر به روش توکار انجام می‌شود تا زیبایی ساختمان نیز حفظ شده و محافظت از کابل‌ها و سیم‌ها به بهینه‌ترین شکل انجام گردد. برای اجرای لوله‌های کاندوئیت باید مراحل مختلفی اجرا گردد که در ادامه به آن‌ها اشاره می‌کنیم.

• طراحی: در گام اول نیاز به طراحی نقشه لوله کشی برق است. بر اساس نیاز و حجم کابل‌های عبوری می‌توان نقشه کشی این لوله‌ها را انجام داد. در طراحی باید مشخص شود که لوله‌های برق باید به صورت توکار یا روکار نصب شوند.
• شیارزنی دیوارها: شیارزنی دیوارها برای قرار دادن مناسب لوله‌ها در جای مناسب انجام می‌شود. ضروری است که افراد متخصص این کار را انجام دهند.
• نصب لوله‌ها: بر اساس نقشه طراحی شده لازم است که با کمک اتصالات لوله برق مانند تبدیل، جعبه تقسیم، بوشن‌ها و … لوله‌ها را در جای مناسب نصب نمود. باید از قرارگیری مناسب لوله‌ها در جای مناسب اطمینان حاصل شود و در صورت نیاز از ابزارهای نگهدارنده نیز استفاده شود.
• سیم کشی نهایی: پس از پایان نصب لوله‌های کاندوئیت نوبت به سیم کشی نهایی می‌رسد. ضروری است که سیم کشی مطابق با نیاز و بر اساس میزان تحمل بار هر نوع لوله انجام شود تا از آسیب به لوله جلوگیری گردد.

انواع لوله کاندوئیت

لوله‌های کاندوئیت را می‌توان با مواد و متریال‌های مختلفی تولید کرد که هر کدام کاربردهای مختص خودشان را دارند. این لوله‌ها را می‌توان به دو دسته فلزی و غیر فلزی تقسیم بندی نمود که خود دارای تنوع بالایی هستند. لوله‌های فلزی از جنس فولاد، گالوانیزه و … هستند و لوله‌های غیر فلزی نیز می‌توانند با پی وی سی سخت، پلی اتیلن و مواد انعطاف پذیر ساخته شوند.

کاندوئیت فلزی

لوله کاندوئیت فلزی نوعی از لوله‌های برق است که معمولا از جنس فولاد و آلومینیوم ساخته می‌شود. این نوع لوله‌ها به دلیل ساختار فلزی خود در برابر آسیب‌های فیزیکی، شیمیایی و الکتریکی مقاوم‌اند و انعطاف‌پذیری بسیار عالی را در اختیار قرار می‌دهند.

• کاندوئیت فلزی سفت و محکم (RMC): این نوع لوله از فولاد عایق شده، فولاد ضد زنگ و آلومینیوم ساخته می‌شود و با کمک یک سری رابط‌ها به لوله‌های برق اصلی متصل می‌شوند. این نوع لوله به دلیل استحکام بالا می‌تواند از سیم‌ها و کابل‌های مختلف در برابر تاثیرات و خطرات محیطی محافظت کند. علاوه بر این قابل استفاده به صورت سفارشی برای دیواره‌های ضخیم می‌باشد.
• لوله فلزی متوسط (IMC): ضخامت لوله کاندوئیت لوله فلزی متوسط، نه به اندازه لوله سفت و محکم زیاد است؛ نه به اندازه لوله الکتریکی نازک است. این نوع لوله‌ها معمولا با فولاد ساخته و عایق کاری می‌شوند.
• لوله فلزی الکتریکی (EMT): این نوع لوله‌ها با دیوار نازک ساخته شده از آلومینیوم یا فولاد می‌باشند. عمدتا از آن‌ها برای ساختمان‌های تجاری استفاده می‌شود. به دلیل استحکام پایین در شرایط خاص، در محیط‌های پرخطر با خطر پوسیدگی زیاد بهتر است که از این نوع لوله استفاده نشود.
• لوله فلزی منعطف (FMC): این نوع لوله دارای قطر بین ۳ تا ۳.۸ میلی متر بوده و با آلومینیوم و ورق‌های نازک فولاد ساخته می‌شود. این نوع لوله قابلیت فرم‌دادن دارد و برای محیط‌های خشکی که نیاز به انعطاف پذیری بیشتر لوله هاست، باید از این محصول استفاده نمود.

کاندوئیت غیر فلزی

لوله کاندوئیت غیر فلزی از پلاستیک ساخته شده است و می‌تواند برای شرایطی که لزومی به استفاده از لوله‌های فلزی نیست و یا نباید از لوله‌های فلزی استفاده کرد، استفاده از این محصول کاربردی می‌باشد. کاندوئیت‌های غیر فلزی در تماس با آب دچار زنگ زدگی و پوسیدگی نمی‌شوند و در محیط‌های مرطوب بسیار مناسب‌اند. دو نوع لوله برق غیر فلزی در بازار موجودند که شامل:

• کاندوئیت غیر فلزی سخت و محکم (RNC): سبک‌ترین و ارزان‌ترین لوله کاندوئیت غیر فلزی این محصول است که با حلال‌های خاص به یکدیگر جوش داده می‌شوند تا آب وارد آن‌ها نگردد. نصب و اتصال این لوله‌ها به یکدیگر بسیار سریع است. آن‌ها می‌توانند با گرما دادن به صورت خم نیز استفاده شوند.
• لوله غیر فلزی الکتریکی (ENT): این نوع لوله کاندوئیت دارای دیواره‌های بسیار نازک و منعطف است و بدون اینکه نیاز به ابزار خاصی باشد، می‌توان آن‌ها را فرم داد و استفاده کرد. برای محیط‌های پر پیچ و خم استفاده از این لوله توصیه می‌شود.

مزیت‌های استفاده از لوله کاندوئیت

با توجه به کاربرد لوله‌های کاندوئیت و امکان ساخت گلخانه با لوله گالوانیزه و برق کشی با این لوله‌ها، می‌توان گفت که این لوله‌ها برای اجرا در پروژه‌های مختلف می‌توانند مزایای زیادی را به همراه داشته باشند که در ادامه به برخی از مهم‌ترین آن‌ها اشاره می‌کنیم.

• محافظت از سیم‌ها و کابل‌ها: لوله‌های کاندوئیت می‌توانند از سیم‌ها و کابل‌ها در برابر فشار و ضربه محافظت کنند. علاوه بر این به دلیل داشتن سایزبندی متنوع، امکان عبور تعداد بالایی از سیم را برای محافظت بیشتر فراهم کرده‌اند.
• مقاومت در برابر فشار و ضربه: لوله‌های کاندوئیت باکیفیت ساخته شده با فلز و متریال‌های مختلف، می‌توانند مقاومت بالایی در برابر فشار و ضربه داشته باشند و به راحتی از سیم‌ها محافظت کنند.
• مقاومت در برابر اشعه یو وی: لوله‌های کاندوئیت در برابر آتش سوزی و اشعه نور خورشید مقاوم هستند. به همین خاطر استفاده از آن‌ها در محیط‌های روباز نیز امکان پذیر است.
• مقاوم در برابر رطوبت: این لوله‌ها به دلیل ساختار مقاوم در برابر رطوبت، اجازه نفوذ رطوبت و اتصالی سیم‌های برق را نمی‌دهد.
• جلوگیری از اختلالات الکترومغناطیسی: این لوله‌ها می‌توانند از سیم‌های برق در مقابل اختلالات الکترومغناطیسی محافظت نمایند.
• مقاومت در برابر خوردگی و زنگ زدگی: لوله‌های کاندوئیت می‌توانند در برابر خوردگی و زنگ زدگی مقاومت خوبی داشته باشند و از آسیب به سیم‌ها در برابر شرایط مختلف جلوگیری می‌کنند.

معایب استفاده از لوله‌های کاندوئیت

با وجود مزایای استفاده از این لوله‌ها، باید توجه داشته باشید که امکان عیب یابی لوله‌ها زمان‌بر بوده و باید لوله‌ها به صورت توکار اجرا شوند. همچنین نصب و اجرای این لوله‌ها نیاز به دانش و مهارت بسیار بالایی دارد. لوله‌های کاندوئیت فلزی نسبت به برخی از انواع لوله برق قیمت بالاتری داشته که این موضوع می‌تواند نقطه ضعفی برای آن محسوب شود.

تفاوت لوله‌های کاندوئیت با لوله‌های معمولی

لوله‌های کاندوئیت برخلاف لوله‌های معمولی که برای انتقال سیالاتی مانند آب و گاز طراحی شده‌اند، به‌طور خاص برای حفاظت و هدایت کابل‌های برق ساخته می‌شوند. این لوله‌ها دارای ویژگی‌های زیر هستند:

• ساختار مقاوم در برابر حرارت و آتش‌سوزی: لوله‌های کاندوئیت از موادی ساخته می‌شوند که در برابر حرارت و آتش‌سوزی مقاوم هستند، در حالی که لوله‌های معمولی ممکن است در مواجهه با حرارت دچار آسیب شوند.
• انعطاف‌پذیری و قابلیت خم‌شدن: برخی از انواع لوله‌های کاندوئیت، مانند لوله‌های فلکسیبل، انعطاف‌پذیر بوده و برای مسیرهای پیچیده مناسب هستند، در حالی که لوله‌های معمولی اغلب سخت و غیرقابل‌انعطاف‌اند.
• مقاومت در برابر خوردگی: لوله‌های کاندوئیت با پوشش‌های مقاوم در برابر خوردگی تولید می‌شوند تا در محیط‌های مرطوب و خورنده دوام بیشتری داشته باشند.

نکات مهم در نصب لوله‌های کاندوئیت

برای اطمینان از عملکرد بهینه لوله‌های کاندوئیت در سیستم‌های الکتریکی، رعایت نکات زیر در هنگام نصب ضروری است:

• انتخاب سایز مناسب: سایز لوله باید با توجه به تعداد و قطر کابل‌های عبوری انتخاب شود تا از تجمع حرارت و آسیب به کابل‌ها جلوگیری شود.
• استفاده از اتصالات مناسب: به‌کارگیری اتصالات استاندارد و متناسب با نوع لوله، مانند زانوها، سه‌راهی‌ها و بوشن‌ها، برای تغییر جهت و انشعاب کابل‌ها ضروری است.
• توجه به فاصله‌های نگهدارنده: نصب نگهدارنده‌ها در فواصل منظم به‌منظور جلوگیری از افتادگی و حفظ استحکام لوله‌ها توصیه می‌شود.
• رعایت استانداردهای ایمنی: پیروی از استانداردهای ملی و بین‌المللی در نصب لوله‌های کاندوئیت، ایمنی سیستم را تضمین می‌کند.

کاربردهای متنوع لوله‌های کاندوئیت

لوله‌های کاندوئیت در صنایع و ساختمان‌های مختلف به‌کار می‌روند. برخی از کاربردهای رایج آن‌ها عبارت‌اند از:

• ساختمان‌های مسکونی و تجاری: برای سیم‌کشی ایمن در دیوارها، سقف‌ها و کف‌ها.
• صنایع نفت و گاز: جهت حفاظت از کابل‌های الکتریکی در محیط‌های خورنده و خطرناک.
• کارخانه‌ها و واحدهای صنعتی: برای سیم‌کشی ماشین‌آلات و تجهیزات با نیاز به حفاظت بالا.
• زیرساخت‌های حمل‌ونقل: در تونل‌ها، پل‌ها و ایستگاه‌های مترو برای مدیریت کابل‌های برق و ارتباطی.

نگهداری و بازرسی دوره‌ای لوله‌های کاندوئیت

برای حفظ کارایی و ایمنی سیستم‌های الکتریکی، بازرسی و نگهداری منظم لوله‌های کاندوئیت توصیه می‌شود. این اقدامات شامل بررسی وجود هرگونه آسیب فیزیکی، خوردگی، انسداد و اطمینان از اتصال محکم اتصالات است.در صورت مشاهده هرگونه نقص، تعمیر یا تعویض فوری لوله‌ها ضروری است تا از بروز حوادث ناخواسته جلوگیری شود.

اهداف استفاده از لوله کاندوئیت برق

اهداف بکارگیری از لوله کاندوئیت کاملا مشخص است. از آنجایی که کابل های برق غشای پلیمری آسیب پذیر دارند لذا نمی توانند به صورت آزادانه و بدون هیچگونه المان محافظتی در یک شبکه کابل کشی استفاده شوند. لوله های کاندوئیت‌ها به جهت جنس و متریال سخت خود باعث جلوگیری از آسیب دیدگی کابل‌ها می‌شوند. البته این در زمانی است که لوله های برق در معرض حرارت قرار نگیرید. زیرا فلزات عایق حرارتی نیستند و گرما را از خود عبور می‌دهند.

در کنار این‌ها کابل های برق بدون محدودیت در هر شرایطی قابل انتقال خواهند بود. مسیرهای سقفی، دیواری، داخل سازه و یا حتی مسیرهای مدفون نیز با لوله برق میسر خواهد بود.

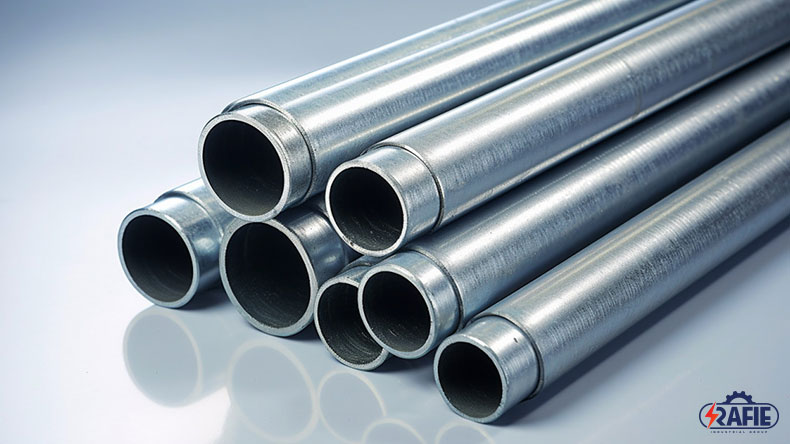

مشخصات فنی و نوع ساختار لوله کاندوئیت گالوانیزه برق

• لوله کاندوئیت برقی از آلیاژهای استیل یا فولادی ساخته می‌شود. اما نمونه های دیگری از این محصول نیز طراحی شده اند که کاملا از جنس استنلس استیل می‌باشند. در نتیجه در برابر ضربه، اعمال نیرو و فشار و دیگر تنشهای محیطی فوق العاده مقاوم می‌باشند.
• از لحاظ پوشش های محافظتی به سه گروه کلی تقسیم بندی می‌شوند. این لوله‌ها یا با پوشش گالوانیزه گرم هستند یا گالوانیزه سرد و نمونه سوم این لوله‌ها با استفاده از رنگ های اپوکسی مشکی پوشش دهی شدند. از این سه گروه مدل هایی که گالوانیزه گرم می‌باشند بیشترین مقاومت را دارند. لذا باید براساس شدت تنش های محیط و مسیر نصب لوله‌ها به انتخاب هر یک بپردازیم.
• برای نصب و اتصال لوله کاندوئیت در شبکه معمولا دو سر لوله را قلاویزکاری یا رزوه کاری می‌کنند. این ویژگی باعث می‌شود اتصالات لوله برق مختلف به راحتی بر روی لوله پیچ شوند. از جمله اتصالات رایج می‌توان به بوشن‌ها، زانوها، کاندولت‌ها، سه راهی‌ها اشاره کرد.
• طول شاخه لوله فولادی برق حداکثر برابر ۳ متر است. اما می‌توان با ابزارهای مخصوص نظیر کاتر لوله‌ها را برش داد و براساس معماری سازه سایزبندی های مختلفی از آن‌ها را آماده کرد. اما باید از دیگر لوازم از قبیل دستگاه قلاویزکاری نیز استفاده کنید تا لوله‌ها پس از برش امکان نصب داشته باشند.
• از لحاظ سایزبندی لوله های فولادی برق در مدلهای Pg11 , pg13 5 , pg16 , pg21 , pg29, pg36 , pg48 هستند. هر چقدر نمره لوله افزایش پیدا می‌کند به همان نسبت ضخامت و قطر داخلی آن نیز بیشتر می‌شود. شما باید بر اساس سایز کابل به انتخاب سایزبندی های مناسب بپردازید.
• این لوله‌ها ضخامت های متفاوتی دارند و ابعاد جداره لوله برابر ۰.۸ , ۰.۹ , ۱, ۱.۲۵ , ۱.۵ میلی متر است. همانطور که گفته شد با افزایش نمره لوله میزان ضخامت نیز بیشتر می‌شود. هر چقدر ضخامت افزایش یابد قدری بر وزن لوله نیز اضافه خواهد شد. اما این لوله‌ها در گروه قطعات پایپینگ سبک وزن تلقی می‌شوند و قابلیت نصب در ارتفاع سازه را دارند.
• برای اجرا و پیاده سازی لوله کاندوئیت در پروژه های کابل کشی برق به قطعات اتصال دهنده مختلفی از قبیل بست اسپید، بست چنگالی ، رادهای گالوانیزه، سی چنل‌ها نیاز داریم. هر کدام از این قطعات نقش مهمی در پایدار نگه داشتن شبکه لوله کشی دارند.

قیمت لوله کاندوئیت

لوله‌ها بر اساس معیارهای متنوعی تعیین قیمت می‌شوند. این معیارها شامل نوع پوشش گالوانیزه، متریال ساخت، ابعاد و سایز ساختاری محصول است. لوله هایی که دارای پوشش گالوانیزه گرم هستند از لحاظ قیمتی با لوله هایی که دارای پوشش رنگ مشکی می‌باشند متفاوت است.

نوع بسته بندی این لوله‌ها غالبا به شکل بندیل می‌باشد. گروه های صنعتی که به دنبال خرید تعداد بالایی از این لوله‌ها هستند میتوانند بسته های چند عددی این لوله‌ها را به صورت یکجا و عمده خریداری کنند. معمولا قیمت مقرون به صرفه ای برای آنها در نظر گرفته می‌شود و برندهای داخلی کسب رضایت مشتریان را در اولویت کاری خود قرار می‌دهند.
