لیست متراژ لوله برق | نحوه محاسبه متراژ ساختمان + فرمول کاربردی

در پروژه‌های ساختمانی، سیستم برق‌کشی نقش حیاتی دارد و بخش مهمی از آن به انتخاب و محاسبه دقیق متراژ لوله برق مربوط می‌شود. تعیین متراژ صحیح نه‌تنها باعث صرفه‌جویی در هزینه‌ها می‌شود، بلکه از بروز مشکلات اجرایی در آینده نیز جلوگیری می‌کند. استفاده از لوله‌های برق مناسب، نحوه مسیرگذاری، نوع سیم‌کشی و دقت در نقشه‌کشی از عوامل کلیدی در این فرآیند هستند. در ادامه، به بررسی کامل و عملی روش‌های تعیین متراژ لوله، انواع لوله‌ها و نکات اجرایی مهم در این زمینه خواهیم پرداخت.

جدول متراژ لوله برق استاندارد

متراژ لوله برق به صورت استاندارد 3 متر یا 6 متر است و باید هنگام خرید بر اساس متراژ کل اجرایی لوله برق، تعداد لوله مورد نیاز را مشخص کرد. در جدول زیر، متراژ استاندارد لوله‌های برق را بررسی می‌کنیم:

محاسبه متراژ لوله برق

برای محاسبه متراژ لوله برق ابتدا باید مسیرهای سیم‌کشی ساختمان به دقت ترسیم و تعداد انشعابات مشخص شود. متراژ بر اساس طول مسیر لوله‌گذاری از تابلو برق تا محل کلیدها، پریزها و روشنایی‌ها محاسبه می‌گردد. در این بین، زوایا، طبقات مختلف و فضاهای مشترک نیز باید در نظر گرفته شوند. به‌عنوان مثال، اگر از تابلو برق تا پریز ۱۰ متر فاصله باشد و در مسیر یک زانویی استفاده شود، باید متراژ را کمی بیشتر از مقدار خطی واقعی در نظر گرفت. در هنگام خرید لوله برق نیز باید متراژ پیش‌بینی‌شده را با ضریب احتیاط لحاظ کرد تا کمبود ایجاد نشود.

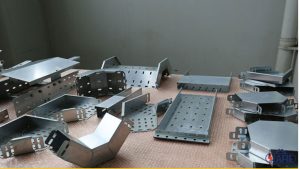

بررسی راهنمای جامع فرمول خم سینی کابل به روش‌های نوین

فرمول سریع تخمین متراژ لوله برق بر اساس متراژ ساختمان

قبل از خرید از مرکز تولید لوله برق برای ساختمان و پروژه مورد نظرتان، ابتدا باید برآورد دقیقی از مقدار لوله برق مورد نیاز داشته باشید. اگرچه محاسبه دقیق نیازمند بررسی پروژه توسط مهندس است؛ اما به طور کلی، می‌توان از فرمول زیر برای برآورد اولیه مقدار لوله برق مورد نیاز استفاده نمود:

متراژ تقریبی لوله برق = زیربنای ساختمان (متر مربع) × ضریب مصرف لوله برق

برای محاسبه تعداد شاخه مورد نیاز جهت اجرای لوله برق می‌توان از فرمول زیر کمک گرفت:

تعداد شاخه مورد نیاز = متراژ کل لوله برق ÷ طول هر شاخه

ضریب مصرف پیشنهادی

• پروژه‌های ساده: ۲.۵
• پروژه‌های معمولی: ۳
• پروژه‌های با مسیرهای پیچیده سیم‌ کشی: ۳.۵

مثال

برای مثال یک واحد مسکونی با زیربنای 100 متر مربع بر اساس فرمول زیر نیز 300 متر لوله برق دارد.

۱۰۰ × ۳ = ۳۰۰ متر لوله برق

با توجه به اینکه طول هر شاخه لوله برق معمولا 3 متر است، تعداد شاخه مورد نیاز بر اساس فرمول زیر محاسبه می‌شود و در مجموع 100 شاخه لوله برق مورد نیاز خواهد بود.

۳۰۰ ÷ ۳ = ۱۰۰ شاخه لوله برق

راهنمای جامع استفاده از لوله خرطومی فلکسیبل در ساختمان

نکته مهم: برای جلوگیری از کمبود متریال در زمان اجرا، معمولا باید حدود ۱۰ تا ۱۵ درصد ضریب پرت و ضایعات به متراژ نهایی اضافه شود. پس قبل از خرید حتما مقدار پرتی را نیز در نظر بگیرید تا بعدا نیازی به خرید مجدد نباشد.

متراژ نهایی خرید = متراژ تقریبی لوله برق × ۱.۱۰ تا ۱.۱۵

در نهایت بر اساس فرمول فوق و درصد پرتی، 345 لوله برق مورد نیاز است:

۳۰۰ × ۱.۱۵ = ۳۴۵ متر لوله برق مورد نیاز

انواع لوله برق

در بازار، لوله برق در انواع مختلفی عرضه می‌شود که هر یک ویژگی‌ها و کاربردهای خاص خود را دارد. لوله‌های PVC، فلزی (گالوانیزه)، پلی‌اتیلن و نسوز از رایج‌ترین نوع‌ها هستند. انتخاب نوع لوله بر اساس محل نصب (داخلی یا خارجی)، میزان رطوبت، وجود جوندگان یا شرایط خاص دیگر انجام می‌شود. لوله PVC به دلیل قیمت مناسب و نصب آسان، بیشترین کاربرد را دارد. در مقابل، لوله فلزی در محیط‌های صنعتی و مکان‌هایی با خطر ضربه فیزیکی بیشتر استفاده می‌شود. همچنین در پروژه‌های کشاورزی و فضاهای سبز، استفاده از تجهیزات تخصصی مانند لوله گلخانه نیز متداول است که باید متناسب با شرایط محیطی انتخاب گردد. همچنین در انتخاب نهایی، عواملی مانند قیمت لوله آلومینیومی یا سایر فلزات مقایسه شده تا بهترین گزینه از نظر اقتصادی و فنی برای پروژه انتخاب گردد. انتخاب درست نوع لوله تأثیر مستقیم بر روی برش لوله برق و نیز میزان متراژ مورد نیاز دارد.

عوامل مؤثر بر میزان مصرف لوله برق در ساختمان

چند عامل اصلی باعث افزایش یا کاهش مصرف لوله برق در ساختمان می‌شوند. اول از همه، متراژ و نقشه کلی ساختمان اهمیت دارد؛ در ساختمان‌های بزرگ‌تر طبیعتاً مصرف لوله افزایش می‌یابد. تعداد نقاط برقی (کلید، پریز، روشنایی)، طبقات، نوع کاربری فضا (مسکونی، اداری، صنعتی) و همچنین روش سیم‌کشی (روکار یا توکار) نیز تأثیرگذارند. انتخاب لوله با ضخامت و قطر مناسب نیز در مقدار مصرف تأثیر می‌گذارد. مسیرهای پیچیده‌تر و با زوایای بیشتر نیز نیازمند لوله‌گذاری بیشتری هستند. در نتیجه، در هنگام تخمین متراژ، باید همه این فاکتورها لحاظ شود تا نیازی به برش لوله برق اضافی یا خرید مجدد نباشد.

راهنمای خرید قوطی کلید برق | نحوه انتخاب جنس + نکات مهم خرید آن

روش‌های محاسبه متراژ لوله برق در نقشه‌کشی ساختمان

در نقشه‌کشی برق ساختمان، روش‌های مختلفی برای تعیین متراژ لوله برق وجود دارد. رایج‌ترین آن‌ها استفاده از نرم‌افزارهای طراحی نظیر AutoCAD MEP یا Dialux است که با تعیین مسیرهای دقیق، مقدار لوله موردنیاز را محاسبه می‌کنند. در روش دستی، با استفاده از نقشه دوبعدی، مسیرها با خط کش اندازه‌گیری شده و به مقیاس واقعی تبدیل می‌شوند. معمولاً مهندسین برق برای هر فضا مثل اتاق، آشپزخانه و سرویس بهداشتی، محاسبه جداگانه انجام می‌دهند. این دقت باعث می‌شود در زمان خرید لوله برق، مقدار صحیح و منطقی تهیه شود.

نکات اجرایی در تعیین متراژ لوله برق

در زمان اجرای پروژه، رعایت چند نکته باعث بهینه‌سازی متراژ لوله برق مصرفی می‌شود. استفاده از مسیرهای مستقیم به‌جای زوایای تند، انتخاب محل مناسب برای تابلو برق، و اجتناب از عبور لوله از مسیرهای پرخطر (مثل کنار لوله آب) از جمله این موارد هستند. همچنین، انتخاب درست قوطی‌های کلید و پریز و رعایت فاصله استاندارد آن‌ها با سقف و کف می‌تواند از افزایش بی‌رویه متراژ لوله جلوگیری کند. در مرحله اجرا، برش لوله برق باید با ابزار دقیق انجام شود تا از هدررفت جلوگیری شود و اتصال محکم‌تری بین بخش‌ها ایجاد گردد.

اشتباهات رایج در تعیین متراژ لوله برق

یکی از خطاهای رایج، نادیده گرفتن انشعابات و افت‌های مسیر در تعیین متراژ لوله برق است. بسیاری از افراد فقط طول مسیر اصلی را محاسبه کرده و شاخه‌های فرعی را از قلم می‌اندازند. از دیگر اشتباهات، استفاده نکردن از نرم‌افزارهای نقشه‌کشی یا عدم لحاظ فاصله‌های عمودی میان طبقات است. همچنین برخی در زمان خرید لوله برق، تنها متراژ خطی را در نظر گرفته و اتصالات، زانوها و جعبه‌های کلید را فراموش می‌کنند. نکته مهم دیگر در پروژه‌های حساس صنعتی، استفاده از تجهیزات ایمنی مانند گلند کابل ضد انفجار است که باید در محاسبات و لیست اقلام مورد نیاز لحاظ گردد. توجه به این اشتباهات باعث صرفه‌جویی در زمان، هزینه و پیشگیری از دوباره‌کاری می‌شود.

نقش نقشه‌کشی برق در برآورد دقیق مقدار لوله

نقشه‌کشی برق دقیق، پایه و اساس تعیین متراژ صحیح لوله است. مهندس برق با بررسی پلان ساختمان، محل دقیق کلیدها، پریزها، تابلوها و روشنایی‌ها را مشخص کرده و مسیرهای بهینه برای سیم‌کشی را طراحی می‌کند. این مسیرها نه‌تنها در صرفه‌جویی متراژ لوله برق مؤثر هستند، بلکه از بروز مشکلاتی مانند تداخل با تأسیسات دیگر یا کمبود فضا جلوگیری می‌کنند. نقشه دقیق امکان پیش‌بینی میزان برش لوله برق و تعداد اتصالات را نیز فراهم می‌سازد. همچنین در پروژه‌های بزرگ صنعتی، مشخص کردن مسیرهای کابل کشی منجر به نیاز دقیق برای خرید سینی کابل برق می‌شود که باید در طراحی لحاظ گردد. به‌همین دلیل، پیش از هرگونه خرید یا اجرا، طراحی اصولی نقشه برق اهمیت دارد.

تاثیر نوع سیم‌کشی در متراژ لوله برق

نوع سیم‌کشی یکی از عوامل مؤثر در تعیین متراژ لوله برق است. در سیستم سیم‌کشی شعاعی، هر نقطه برق از تابلو مستقل تغذیه می‌شود و در نتیجه مصرف لوله بیشتر است. اما در روش حلقه‌ای یا ترکیبی، از یک مسیر مشترک برای چند انشعاب استفاده می‌شود و این باعث کاهش متراژ می‌گردد. همچنین استفاده از سیم‌های با قطر بیشتر نیاز به لوله‌های پهن‌تر دارد که این نیز بر محاسبه متراژ مؤثر است. نحوه قرارگیری سیم‌ها در لوله، تعداد سیم‌ها در هر مسیر و رعایت استانداردهای برق‌کشی، همگی در تعیین مقدار دقیق لوله برق تأثیرگذارند.

سخن پایانی

در پروژه‌های ساختمانی، دقت در تعیین متراژ لوله برق نقش مهمی در کاهش هزینه، بهینه‌سازی اجرا و افزایش کیفیت نهایی دارد. با استفاده از نقشه‌کشی دقیق، انتخاب نوع مناسب لوله و رعایت نکات اجرایی، می‌توان از بروز اشتباهات رایج و هدررفت منابع جلوگیری کرد. همچنین در زمان خرید لوله برق باید به کیفیت، اندازه، نوع و متراژ مورد نیاز دقت شود تا اجرای برق‌کشی با موفقیت و بدون نقص انجام گیرد. گروه صنعتی رفیع تولیدکننده باکیفیت‌ترین لوله برق در ایران است. برای خرید مطمئن و قیمت مناسب با مشاوران رفیع تماس بگیرید.
