فاصله لوله برق از لوله آب؛ نکته‌ای حیاتی در ایمنی ساختمان

در زمان اجرای تأسیسات برقی و مکانیکی در ساختمان، رعایت فاصله مناسب میان لوله‌های برق و آب یکی از اصول مهم و اساسی محسوب می‌شود. نادیده گرفتن این نکته می‌تواند خطرات جدی از جمله اتصالی برق، نشت آب و حتی آتش‌سوزی را به دنبال داشته باشد. درواقع، تنظیم فاصله لوله برق از لوله آب تنها یک نکته فنی نیست؛ بلکه عاملی حیاتی در حفظ ایمنی، دوام و استاندارد بودن پروژه‌های ساختمانی است. در این مقاله به بررسی اهمیت این موضوع، استانداردها و روش‌های اصولی اجرا خواهیم پرداخت.

چرا فاصله لوله برق از لوله آب اهمیت دارد؟

ترکیب آب و برق همواره یکی از خطرناک‌ترین اتفاقات در سیستم‌های تأسیساتی است. اگر مسیر عبور این دو نوع لوله بیش از حد به هم نزدیک باشد، احتمال نفوذ رطوبت به کابل‌های برق و ایجاد اتصال کوتاه افزایش می‌یابد. این مسئله نه تنها به تجهیزات برقی آسیب می‌زند، بلکه جان ساکنان ساختمان را نیز به خطر می‌اندازد. رعایت فاصله استاندارد بین لوله برق و لوله آب، علاوه بر افزایش ایمنی، موجب سهولت در تعمیر و نگهداری تأسیسات و افزایش عمر مفید تجهیزات می‌شود. به همین دلیل، مهندسان تأسیسات در طراحی نقشه‌ها همیشه دقت می‌کنند تا این دو سیستم تا حد امکان از یکدیگر جدا باشند و در مسیرهایی که احتمال حرارت یا آسیب مکانیکی وجود دارد، استفاده از لوله برق نسوز توصیه می‌شود تا حفاظت کامل از کابل‌ها و ایمنی ساختمان تضمین شود.

استاندارد فاصله لوله برق از لوله آب

طبق آیین‌نامه‌های استاندارد ساختمان‌سازی، فاصله‌ای که بین لوله برق و لوله آب باید رعایت شود معمولاً حداقل ۳۰ سانتی‌متر در مسیر افقی و حداقل ۱۵ سانتی‌متر در مسیر عمودی است. این فاصله به‌گونه‌ای تعیین شده که خطر تماس مستقیم یا غیرمستقیم میان دو سیستم را به حداقل برساند. علاوه بر این، در بخش‌هایی از ساختمان مانند سرویس‌های بهداشتی یا موتورخانه که احتمال رطوبت بالاست، توصیه می‌شود از لوله فولادی برق برای عبور سیم‌ها استفاده شود. این نوع لوله‌ها در برابر ضربه و نفوذ آب مقاومت بالایی دارند و ایمنی بیشتری را فراهم می‌کنند.

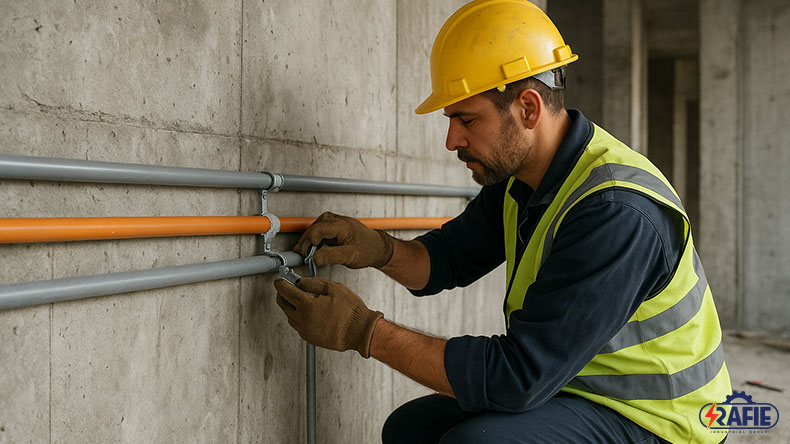

مسیر نصب لوله‌ها در ساختمان

در هنگام طراحی مسیر لوله‌ها، باید دقت داشت که مسیر لوله‌های آب و برق تا حد امکان از یکدیگر جدا باشند. در مواقعی که اجبار به عبور هم‌مسیر وجود دارد، لوله برق باید بالاتر از لوله آب نصب شود و در دیوارها یا سقف‌های مشترک از عایق یا جداکننده‌های مناسب استفاده گردد تا تماس مستقیم میان دو لوله رخ ندهد. علاوه بر این، پیمانکاران و مهندسان با بررسی تفاوت لوله کشی توکار و روکار برق می‌توانند بهترین روش نصب را بر اساس شرایط ساختمان انتخاب کنند، زیرا رعایت این اصول در سیستم لوله‌کشی برق، چه در ساختمان‌های مسکونی و چه صنعتی، از ایجاد خسارت‌های جبران‌ناپذیر جلوگیری می‌کند.

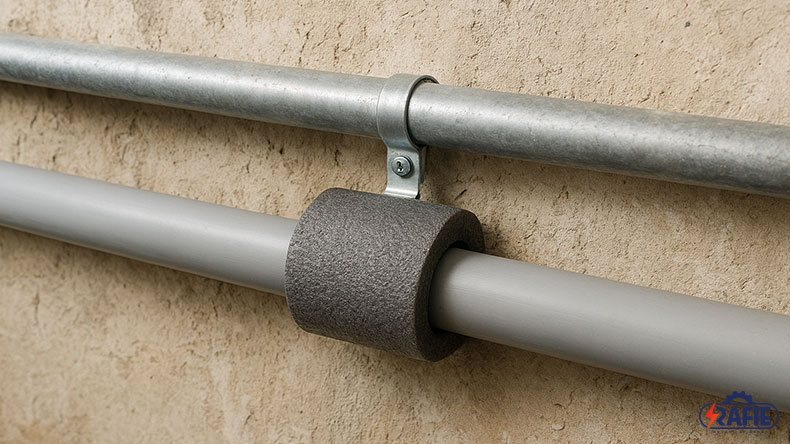

رد شدن لوله برق از روی لوله آب؛ چه زمانی مجاز است؟

در برخی پروژه‌ها مسیر لوله‌کشی به گونه‌ای طراحی می‌شود که لوله برق ناگزیر از عبور از روی لوله آب است. در چنین شرایطی باید چند نکته اساسی رعایت شود:

• استفاده از عایق مناسب: هر دو لوله در محل تقاطع باید با عایق مقاوم در برابر رطوبت و حرارت پوشانده شوند تا از انتقال آب یا گرما جلوگیری شود.
• رعایت فاصله استاندارد: لوله برق باید حداقل ۱۵ تا ۲۰ سانتی‌متر بالاتر از لوله آب قرار گیرد تا احتمال نفوذ رطوبت به مسیر برق به حداقل برسد.
• انتخاب جنس مناسب لوله برق: به جای لوله‌های پلاستیکی معمولی، استفاده از لوله فولادی برق یا لوله‌های PVC ضخیم و ضدآب توصیه می‌شود.

خطاهای رایج در اجرای فاصله لوله‌ها

بسیاری از مشکلات تأسیساتی در ساختمان‌ها ناشی از بی‌توجهی به اصول نصب است. یکی از خطاهای رایج، عبور لوله برق و آب از یک شیار مشترک بدون عایق‌بندی مناسب است. در برخی موارد نیز لوله برق در پایین‌تر از مسیر آب نصب می‌شود که احتمال خطر را چند برابر می‌کند. همچنین استفاده از لوله‌های بی‌کیفیت یا عدم رعایت نقشه مهندسی در هنگام اجرا می‌تواند به آسیب‌های جدی منجر شود. برای پیشگیری از این مشکلات، لازم است اجرای تأسیسات توسط افراد متخصص و تحت نظارت مهندسان برق و مکانیک انجام گیرد.

نکات اجرایی در لوله‌کشی برق ساختمان

• انتخاب قطر مناسب لوله‌ها: استفاده از لوله‌های با قطر کافی برای عبور سیم‌ها ضروری است تا در آینده هنگام تعمیر یا اضافه کردن سیم جدید، مشکلی ایجاد نشود.
• انتخاب نوع لوله بر اساس شرایط محیطی: در مسیرهای مرطوب، زیرزمینی یا در معرض ضربه، لوله فولادی برق گزینه‌ی ایده‌آلی است، زیرا در برابر رطوبت و آسیب مکانیکی مقاومت بالایی دارد.
• رعایت اصول خم‌کاری: در هنگام خم کردن لوله‌ها باید زاویه‌ها ملایم باشند تا از آسیب دیدن سیم‌ها و سختی در تعمیرات بعدی جلوگیری شود.
• تست نهایی سیستم قبل از پوشاندن: پیش از گچ‌کاری یا پوشاندن مسیرها، باید سیستم برق‌کشی با مولتی‌متر تست شود تا از عدم وجود اتصال به زمین یا نشت جریان اطمینان حاصل گردد.

روش‌های تست ایمنی پس از نصب لوله برق و آب

این مرحله تضمین می‌کند که هیچ‌گونه نشتی، اتصال یا خطای اجرایی در سیستم وجود ندارد. تست‌ها معمولاً توسط کارشناسان تأسیسات یا مهندسان ناظر انجام می‌شوند و شامل بررسی‌های زیر هستند:

• تست نشتی آب: با استفاده از فشار آب، مسیر لوله‌ها مورد آزمایش قرار می‌گیرد تا از عدم وجود نشتی اطمینان حاصل شود. این کار باید پیش از گچ‌کاری یا بستن دیوار انجام شود.
• تست ایمنی برق: با مولتی‌متر یا دستگاه‌های مخصوص، مسیر برق از نظر اتصال به زمین، نشت جریان یا شورت بررسی می‌شود. در صورت مشاهده مشکل، مسیر باید مجدداً بررسی و اصلاح گردد.
• بازرسی عایق‌بندی‌ها: در نقاطی که لوله برق و آب در فاصله نزدیک نصب شده‌اند، بررسی کیفیت عایق‌ها اهمیت زیادی دارد. کوچک‌ترین آسیب در عایق می‌تواند در آینده منجر به اتصالی یا خطر برق‌گرفتگی شود.

اشتباهات پرهزینه در لوله‌کشی برق و آب

در بسیاری از پروژه‌ها دیده می‌شود که برای کاهش هزینه، پیمانکاران از مواد یا روش‌های غیر استاندارد استفاده می‌کنند. به عنوان مثال، عبور هم‌زمان لوله برق و آب از یک شیار مشترک بدون رعایت فاصله مجاز، یکی از اشتباهات پرهزینه محسوب می‌شود. این روش ممکن است در کوتاه‌مدت مشکلی ایجاد نکند، اما در بلندمدت منجر به نشتی، اتصالی یا حتی آتش‌سوزی می‌شود. استفاده از نقشه‌های غیراستاندارد یا حذف مرحله تست نهایی نیز از دیگر اشتباهات رایج است که باید از آن اجتناب شود.

سخن آخر

رعایت فاصله لوله برق از لوله آب، یکی از اصول حیاتی در ایمنی و دوام ساختمان است. هرچند این موضوع در نگاه اول ساده به نظر می‌رسد، اما بی‌توجهی به آن می‌تواند خطرات جبران‌ناپذیری به همراه داشته باشد. چه در پروژه‌های کوچک و چه در تأسیسات صنعتی بزرگ، باید فاصله‌ها طبق استاندارد، عایق‌بندی‌ها با دقت و تست‌های ایمنی به‌صورت کامل انجام شود. همچنین انتخاب لوله‌های باکیفیت، از جمله لوله فولادی برق و لوله‌های مخصوص لوله‌کشی برق، نقش مهمی در جلوگیری از حوادث دارد. در نهایت، مشورت با کارشناسان و استفاده از محصولات استاندارد مانند آنچه در گروه صنعتی رفیع ارائه می‌شود، بهترین راه برای داشتن تأسیساتی ایمن و بادوام است.
