در پروژههای برق صنعتی و ساختمانی، اجرای درست سیستم سینی کابل اهمیت بسیار زیادی دارد. سینی کابل وظیفهی هدایت و حفاظت از کابلهای برق را برعهده دارد و در محیطهای صنعتی، کارخانجات و ساختمانهای بزرگ بهصورت گسترده استفاده میشود. یکی از مهارتهای کلیدی در این زمینه، نقشهخوانی سینی کابل است. بدون درک صحیح از نقشهها و مسیرهای طراحیشده، اجرای پروژه میتواند با خطاهای جدی مواجه شود؛ از جمله افزایش هزینه، اشغال فضای اضافی، یا کاهش ایمنی سیستم برق.
در این مقاله بهطور جامع به موضوع نقشهخوانی سینی کابل، نکات فنی، روشهای اجرای اصولی و اجزای مرتبط با آن میپردازیم تا هم مهندسان برق و هم تکنسینهای اجرایی بتوانند در پروژههای خود عملکرد دقیقتر و حرفهایتری داشته باشند.
آنچه در این صفحه میخوانید
نقشهخوانی سینی کابل به معنای درک صحیح مسیرهای طراحیشده برای عبور کابلها از طریق سینیها در پروژههای الکتریکی است. در این نقشهها معمولاً مسیر حرکت سینی کابل از تابلو برق تا نقاط مختلف مصرف نشان داده میشود. هدف از نقشهخوانی، اجرای دقیق و منطبق بر استاندارد است تا کابلها در مسیر امن و منظم عبور کنند.
در نقشههای سینی کابل معمولاً موارد زیر مشخص میشوند:
شناخت این موارد باعث میشود مجری بتواند در محل پروژه، سینیها را دقیقاً طبق نقشه نصب کرده و از بروز خطا جلوگیری کند.
در مرحلهی اجرای سینی کابل برق، داشتن نقشهی دقیق و قابلفهم نقش تعیینکنندهای دارد. نقشهها علاوه بر نمایش مسیر، اطلاعاتی دربارهی ارتفاع نصب، اندازهی سینی، نوع اتصالات سینی کابل و فاصلهی ساپورتها را نیز دربر دارند. اگر این نقشهها به درستی خوانده نشوند، ممکن است مسیر سینیها با سایر تأسیسات مانند لولههای آب، تهویه یا سیستمهای اطفای حریق تداخل پیدا کند.
مزایای نقشهخوانی صحیح:
بهطور کلی، نقشهخوانی یکی از مهارتهایی است که میان مهندسی طراحی و اجرای میدانی ارتباط برقرار میکند.
یک نقشهی حرفهای سینی کابل شامل چند بخش اصلی است:
خواندن نقشه سینی کابل نیاز به آشنایی با علائم و نشانههای مخصوص دارد. در گام نخست، باید مسیر کلی پروژه را بررسی کرد و مسیر حرکت سینیها از تابلو تا انتهای مسیر را دنبال نمود. در این مرحله، درک درست از مسیرها کمک میکند تا هیچگونه تداخل با سایر تأسیسات رخ ندهد .در ادامه لازم است به ارتفاعها و ترازها توجه ویژهای شود؛ چرا که در نقشهها معمولاً ارتفاع نصب سینی نسبت به کف یا سقف با عدد یا علامت مشخص میشود. رعایت دقیق این ارتفاعها در محل اجرا اهمیت زیادی دارد، زیرا در غیر این صورت ممکن است سینیها با سایر اجزای تاسیساتی تداخل داشته باشند.
یکی دیگر از مراحل کلیدی، شناسایی زانوها و انشعابات در نقشه است. این نقاط تعیینکننده تغییر جهت مسیر کابلها هستند و کوچکترین اشتباه در تشخیص یا اجرای آنها میتواند منجر به ناهماهنگی در مسیر نهایی شود.

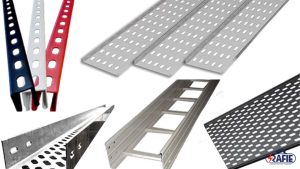

همچنین باید به نوع سینی و اتصالات آن دقت کرد. بسته به شرایط محیط نصب، ممکن است از سینی گالوانیزه، آلومینیومی یا PVC استفاده شود که هرکدام ویژگیها و نحوه نصب خاص خود را دارند. انتخاب صحیح نوع سینی و اتصالات سینی کابل نقش مهمی در دوام و ایمنی سیستم دارد.
در نهایت، لازم است نقشه با شرایط واقعی محیط تطبیق داده شود. پیش از آغاز نصب، بازدید دقیق از محل پروژه و مقایسه جزئیات نقشه با وضعیت فیزیکی میتواند از بروز خطاهای پرهزینه جلوگیری کند و اجرای پروژه را با دقت بیشتری همراه سازد.
یکی از دلایل بروز خطا در پروژههای برق، تفسیر نادرست نقشههای سینی کابل است. این اشتباهات معمولاً در مراحل طراحی یا اجرا اتفاق میافتند و میتوانند تأثیر زیادی بر عملکرد کلی سیستم داشته باشند.
از مهمترین اشتباهات میتوان به موارد زیر اشاره کرد:
بسیاری از این خطاها با بررسی مجدد نقشه و بازدید دقیق از محل قابل پیشگیری هستند. توصیه میشود پیش از شروع نصب، نقشه با تیم اجرایی مرور شده و نقاط مبهم مشخص شوند.
اجرای دقیق نقشه سینی کابل به مهارت، دقت و هماهنگی میان تیم طراحی و اجرا نیاز دارد. رعایت چند نکته ساده میتواند کیفیت کار را به شکل چشمگیری افزایش دهد.
همچنین لازم است از سینیهای مقاوم در برابر خوردگی، خصوصاً در محیطهای مرطوب، استفاده شود تا طول عمر سیستم افزایش یابد.
نقشهخوانی سینی کابل یکی از پایههای اصلی موفقیت در پروژههای برق صنعتی است. اجرای درست آن نه تنها باعث نظم در سیستم کابلکشی میشود، بلکه از نظر ایمنی و دوام نیز اهمیت بالایی دارد. آشنایی با نقشهها، درک علائم و نشانهها، و هماهنگی با تیم اجرایی از ضروریترین مراحل اجرای سینی کابل برق محسوب میشود.
