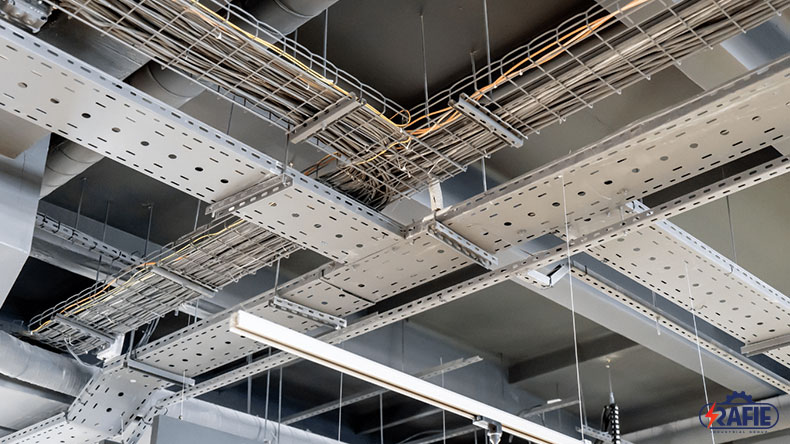

اتصالات سینی کابل

اتصالات سینی کابل

اتصالات سینی کابل

سینی کابل برای آنکه در بالاترین سطح امنیت در یک سازه اجرا شود نیاز به دو نوع کلی اتصالات دارد. یک نمونه از آنها مرتبط با اتصالات خارجی یا سازه ای است. یعنی این قطعات سینی های کابل را مستقیماً به سازه متصل می کنند. گونه دیگری از این قطعات اتصالات داخلی یا میان سینی ها هستند که باعث ادامه مسیر و تغییر جهت های متعدد در مسیر کابل کشی می شوند.

اینکه این قطعات دقیقا چه نام دارند و چه ویژگی ها و مشخصات ساختاری منتسب به آنها می باشد، در ادامه مقاله به آن می‌پردازیم. با توجه به جزئیات دقیقی که در مورد این قطعات ارائه می‌دهیم قطعاً مطالعه این مقاله می تواند یک راهنمای جامع و مفیدی در جهت تهیه اتصالات سینی کابل باشد.

اتصالات سینی کابل؛ از نوع خارجی یا سازه ای

اتصالات سینی کابل؛ از نوع خارجی یا سازه ای

این نوع از اتصالات در میان دو سینی نصب نمی شوند بلکه کاربرد آنها به صورت خارجی و سازه ای میباشد. تامین امنیت پروژه کابل کشی تا حد بسیار زیادی بستگی به اجرای صحیح اتصالات سینی کابل از نوع سازه ای دارد. چرا که در صورت سست بودن این قطعات و عدم پیاده سازی استاندارد آنها، در بلند مدت احتمال فروریزی را افزایش می دهد. بنابراین لازم است با شناخت دقیق این قطعات در نقاط صحیح سازه ای از آنها استفاده کنیم.

این قطعات شامل موارد ذیل است:

  • ساپورت های گالوانیزه سقفی و دیواری

ساپورت گالوانیزه جزو اصلی ترین قطعاتی است که می تواند بار کلی سینی ها و کابل های برق را تحمل کند. این قطعات قابلیت اتصال به دیوار و سقف را دارند و با پشتیبانی کامل سینی ها وزن آنها را کنترل می کنند. در حالت سقفی با ایجاد یک طرح L شکل در زیر سینی ها قرار می گیرند و منجر به تثبیت و پایداری مسیر کابل کشی می شوند.

  • براکت سینی کابل

براکت ها قطعات به نسبت کوچکتری هستند که معمولاً به عنوان یک قطعه مکمل عمل می کنند. به این معنا که ساپورت های آویز سقفی با استفاده از براکت ها می توانند یک طرح L را ایجاد کنند. البته سوار شدن این اتصالات سینی کابل بر روی ساپورت ها در هر ارتفاعی از سقف قابل اجرا میباشد.

  • ریل ها یا سی چنل ها

سی چنل ها قطعاتی هستند که دارای دو نوع کاربرد در پروژه های نصب سینی کابل میباشند. اولین کاربرد آنها این است که به عنوان یک قطعه تکیه گاه در زیر سینی های کابل قرار می گیرند و کاربرد دوم آنها این است که به طور مستقیم به سقف اتصال می یابند. در چنین شرایطی برای پشتیبانی از سینی ها ما نیاز به راد های گالوانیزه داریم تا بتوانیم یک قطعه سی چنل را در زیر سینی ها قرار داده و سپس به سقف اتصال دهیم.

  • راد های گالوانیزه

این نمونه از اتصالات سینی کابل لوله های فولادی بلندی هستند که غالبا به شکل تمام رزوه طراحی می شوند. این قطعات قابلیت پذیرش مهره از دو طرف خود را دارند و در نصب سینی های کابل به شکل معلق به وفور مورد استفاده قرار می گیرند. امکان برش دهی ها در هر متراژی قابل انجام است و می توانید بر اساس معیارهای اندازه گیری شده طول های مختلفی از آن ها را بکارگیری کنید.

اتصالات سینی کابل از نوع داخلی

اتصالات سینی کابل از نوع داخلی

اتصالات سینی کابل از نوع داخلی قطعاتی هستند که غالباً میان دو سینی نصب می شوند. با توجه به آن که سینی های کابل معمولاً در متراژ های محدود دو متری و سه متری طراحی و ساخته می شوند. در نتیجه لازم است که در یک مسیر واحد سینی گذاری از این اتصالات داخلی استفاده کنیم تا بتوانیم شرایط لازم برای ادامه مسیر و همچنین تغییر جهت سینی ها را فراهم کنیم.

این اتصالات در عین سادگی ساختار بسیار کاربردی دارند یعنی اگر شما در فراهم کردن این قطعات مهم و حیاتی دچار نقص شوید طبیعتاً نمی توانید یک پروژه موفق و ایده آلی را به اتمام برسانید. با توجه به گستردگی اتصال دهنده های سینی کابل برخی از مهمترین آنها به شرح ذیل هستند.

  • انواع زانویی ها

زانوهای سینی های کابل تنوع بسیار بالایی دارند لذا از جمله پرکاربرد ترین آنها شامل زانویی عمودی داخلی یا رایزر های داخلی، زانویی های عمودی خارجی یا رایزر های خارجی، زانو های عمودی داخلی و خارجی قابل تنظیم، زانوهای افقی می باشد. هر کدام از این اتصالات سینی کابل برای ایجاد یک تغییر جهت ۹۰ درجه در مسیر افقی و عمودی بکارگیری میشوند.

  • سه راهی سینی کابل

سه راهی ها اتصال دهنده های هستند که شامل یک ورودی و دو خروجی می شوند. به این معنا که کابل ها در دو مسیر مستقیم و ۹۰ درجه مسیریابی و هدایت میشوند. در واقع این قطعات هم نقش زانوها را ایفا می کنند و هم می توانند باعث ادامه مسیر کابل ها در جهت مستقیم شوند.

  • چهارراهی ها

این قطعات اتصال دهنده این قابلیت را دارند که در چهار مسیر مجزا کابلهای برق را هدایت کنند. با توجه به ساختاری که چهارراهی ها دارند غالباً در کنار دیواره ها استفاده نمی شوند. لذا بهترین کارایی آنها زمانی می باشد که شما بخواهید در مرکز یک سازه چهار سینی کابل را به این قطعه متصل کنید.

  • تبدیل های سینی کابل

تبدیل های سینی کابل نیز تنوع بالایی دارند به طوری که در انواع تبدیل از راست، تبدیل از چپ و همچنین تبدیل از مرکز طبقه بندی میشوند. ساختار این اتصالات سینی کابل به این صورت است که دارای دو سطح مقطع متفاوت کوچکتر و بزرگتر می باشند. در زمانی که لازم است از دو سینی کابل با سایزهای متفاوت استفاده کنیم این قطعات استفاده می شوند.

مشاوره قیمت و خرید انواع اتصالات از گروه صنعتی رفیع

گروه صنعتی رفیع تولید کننده طیف گسترده‌ای از انواع سینی کابل در سایزهای گوناگون، اتصالات سینی کابل، نردبان کابل، اتصالات نردبان کابل، ترانکینگ گالوانیزه، انواع ساپورت ها و دیگر تجهیزات پشتیبانی و حمایتی کابلهای برق هستند.

این قطعات کیفیت ساخت بالایی دارند و به جهت پوشش گالوانیزه خود در یک مدت زمان طولانی بازدهی بالایی خواهند داشت. مشتریان گرامی می توانند جهت دریافت اطلاعات قیمتی محصولات و همچنین آشنایی بیشتر با جزئیات فنی آن ها با کارشناسان گروه صنعتی رفیع تماس حاصل فرمایند.
