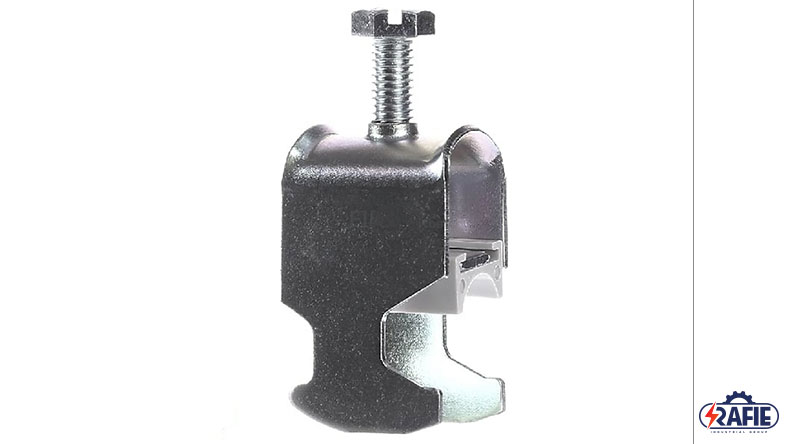

بست چنگالی عایق دار چیست؟ چه ویژگی و کاربردی دارد؟

بست چنگالی عایق دار چیست؟ چه ویژگی و کاربردی دارد؟

بست چنگالی عایق دار چیست؟ چه ویژگی و کاربردی دارد؟

بست چنگالی عایق دار معمولاً در پروژه های کابل کشی برق جهت پایدار نگه داشتن انواع کابل برق در سطوح دیواری یا سقف مورد استفاده قرار می گیرد. با توجه به ساختار منحصر به فردی که بست چنگالی دارد عملاً مسیریابی و هدایت کابلهای برق در ارتفاعات سازه میسر خواهد بود.

این نوع از بست های چنگالی به واسطه داشتن یک غشای پلیمری در انتهای پیچ نگهدارنده از آسیب و صدمه به کابل های برق جلوگیری می کنند. این بست ها به دو گونه بست چنگالی معمولی و عایق دار طبقه بندی می شوند که هر کدام از آنها برای اهداف خاصی استفاده میشود.

اگر بخواهید برای پشتیبانی از انواع لوله فولادی برق از بست چنگالی استفاده کنید می توانید نمونه های ساده این قطعات را انتخاب کنید. در ادامه مقاله جزئیات بیشتری را از این بست ها ارائه می دهیم تا اگر قصد خرید آن ها را دارید با اطلاع کامل از متریال ساخت و همچنین سایزبندی های آن اقدام به خرید کنید.

کاربردهای گسترده بست عایق دار

سیستم‌های برق کشی در بسیاری از محیط های صنعتی فوق العاده لازم و ضروری هستند. اینکه بتوانیم شبکه‌های کابل‌کشی را با بالاترین سطح امنیت در مسیرهای تعیین شده هدایت کنیم و از این طریق آسیبی به کابل های برق وارد نشود. مهم‌ترین موضوع حفظ نظم در فرایند کابل کشی است. کابل های برق نباید به صورت پراکنده در یک مسیر باشند. به همین دلیل لازم است از قطعات و لوازمی استفاده کنیم که این نظم را در شبکه فراهم کند.

این موضوع در بسیاری از سیستم‌های لوله کشی برق نیز صدق می‌کند. استفاده صحیح از بست عایق دار شرایطی را فراهم می‌کند تا کابل‌های برق هر کدام در جایگاه خود در سازه پایدار باقی بمانند و بتوان یک جهت‌یابی دقیق برای انتقال کابل‌ها به وجود آورد. اصولاً محدودیتی برای بکارگیری بست چنگالی عایق دار وجود ندارد. زیرا در اغلب محیط‌ها و کارگاه‌های تولیدی عظیم لازم است شمار بالایی از کابل‌ها به سمت تجهیزات صنعتی منتقل شوند.

از جمله آن می‌توان به شرکت‌های حمل و نقل، کارخانجات تولیدی و حتی کارگاه‌های کوچک اشاره کرد. اصولاً در هر محیطی که لازم است کابل‌ها پشتیبانی و حمایت شوند این بست‌ها بکار گرفته خواهند شد. البته بستگی به وسعت پروژه کابل کشی دارد زیرا ممکن است لازم باشد از انواع سینی کابل و نردبان‌ها استفاده شود.

مقایسه بست عایق دار با نمونه‌های ساده

همانطور که از نام بست چنگالی عایق دار مشخص است این محصول دارای یک عایق پلیمری می‌باشد. اما می‌توان شباهت های ساختاری کلی بین نمونه‌های عایق دار و ساده برشمرد. اصولاً جنس و متریال ساخت که برای تولید بست چنگالی ساده استفاده می‌شود با نمونه‌های عایق دار یکی است. یعنی برای ساخت هر دو از یک ورق گالوانیزه فولادی استفاده می‌شود.

در هر دوی این بست‌ها یک اهرم متحرک و پیچ مانندی وجود دارد که مستقیماً به یک قطعه منحنی شکل متصل است. از یک نوع طراحی مهندسی بهره می‌برند و روند استفاده از آنها نیز یکسان است. به این منظور که این دو قطعه نیاز به سی چنل‌ها دارند و به تنهایی قابل استفاده نخواهند بود. در مجموع تفاوت اصلی این دو قطعه اتصال دهنده همان عایقی است که برای یک نمونه از آنها مورد استفاده قرار می‌گیرد.

بست چنگالی عایق دار چیست؟ چه ویژگی و کاربردی دارد؟

مزیت‌های استفاده از ورق گالوانیزه در ساخت بست چنگالی

ورق فولادی گالوانیزه شده مهمترین متریالی است که برای ساخت این قطعات استفاده می‌شود. اما مزیت‌های بسیار زیادی را می‌توان برای آن برشمرد. از آنجایی که این ورق‌های بسیار مقاوم و مستحکم دارای ضخامت پایینی هستند و از یک آلیاژ آهن پرکربن ساخته شده‌اند. در نتیجه یک وزن مناسب و کنترل شده‌ای دارند. قطعات اتصال دهنده تنها برای پایدار نگه داشتن لوله‌ها و کابل‌های برق استفاده می‌شوند پس شرکت‌ها نباید با افزایش ضخامت باعث ازدیاد وزن آنها شوند. چرا که در آن صورت امنیت شبکه کاهش پیدا می‌کند.

مزیت بعدی افزایش طول عمر بست عایق دار است. به این صورت که این قطعات هم دارای مقاومت مکانیکی و هم مقاومت شیمیایی هستند. لذا در اثر اعمال نیروی وزن نه دچار تخریب ساختاری می‌شوند و نه در اثر زنگ زدگی از بین می‌روند. پس می‌توانند در یک بازه زمانی بلند مدت کاملاً سالم در شبکه باقی بمانند.

ویژگی های ساختاری بست چنگالی عایق دار

بست چنگالی عایق دار ساخته شده از آلیاژهای استیل می باشد. همانطور که می دانید این نوع جنس مقاومت بالایی در برابر نیروهای محیطی دارد. به راحتی دچار شکستگی، انحراف در بدنه و تغییر ساختار نمی شود. برای آنکه این بست های چنگالی مقاومت خوبی در برابر رطوبت و در محیط های پر تنش صنعتی داشته باشند معمولاً این قطعات را در یک فرآیند جداگانه با عنوان گالوانیزاسیون پوشش دهی می کنند.

در این فرآیند قطعات به صورت عمقی در داخل محلول مذاب زینک قرار می گیرد. با این کار فلزات و آلیاژهای مختلف که برای طراحی و ساخت قطعات اتصال دهنده در پروژه های کابل کشی استفاده میشوند هیچگاه دچار تغییر رنگ، اکسیداسیون و تخریب های شیمیایی نمی شوند.

با توجه به ساختار U شکلی که بست عایق دار دارد به طور کامل و با پشتیبانی همه جانبه بر روی کابل ها قرار می گیرد. علاوه بر این قسمت انتهای اهرم نگهدارنده به صورت هلالی یا منحنی شکل طراحی شده است تا بتواند بر روی بدنه کابل به خوبی بنشیند. زمانی که شما پیچ باز و بست قطعه را حرکت می دهید کابل ها با پایداری بالا در جای خود تثبیت می شوند.

قسمت پایه این بست ها به جهت شکل چنگکی یا دندانه داری که دارند به خوبی می‌توانند بر روی ریل سی چنل قفل شوند. مراحل استفاده و پیاده سازی آن در شبکه های کابل کشی پیچیدگی خاصی ندارد و شما به سرعت می توانید پروژه کابل کشی خود را به اتمام برسانید.

ویژگی های ساختاری بست چنگالی عایق دار

نقش سی چنل ها در استفاده از بست چنگالی عایق دار

اگر قصد خرید بست چنگالی عایق دار را دارید باید این نکته را مد نظر قرار دهید که این قطعات بر روی سی چنل یا ریل بست چنگالی سوار می شوند. در واقع شما بست های چنگالی را به طور مستقیم نمی‌توانید به سازه اتصال دهید چرا که نیاز به یک قطعه مکمل دارید تا از این طریق بتوانید بست ها را درون آن قرار دهید و شرایط پشتیبانی از کابل ها را فراهم کنید. سی چنل ها قطعاتی هستند که به طور مستقیم در سطوح دیواری و سقف نصب می شوند و به جهت طراحی شاخه ای و طویل خود این قابلیت را دارند که چندین بست چنگالی عایق دار را در خود جای دهند.

به عبارت دیگر شما می توانید در محور سی چنل تعداد بالایی از این بست ها را قرار دهید. در نتیجه در یک خط مسیر این امکان وجود دارد تا از چندین لوله و کابل برق پشتیبانی و حمایت کنید. نصب و اتصال سی چنل ها به سازه فوق‌العاده اهمیت دارد. این قطعات بار اصلی لوله ها و کابل های برق را تحمل می کنند و هرگونه سستی در اتصال سی چنل به سازه امنیت شبکه کابل کشی را به خطر می‌اندازد.

این بست ها در چه سایزهایی عرضه میشوند؟

با توجه به پیچ متحرکی که در بست عایق دار وجود دارد این قابلیت را دارند که محدوده سایز مشخصی از کابل ها و لوله های برق را پشتیبانی کنند. به همین دلیل جدول سایزی که برای این بست ارائه می شود یک محدوده مشخصی را در بر می‌گیرد. اصولاً به این محدوده سایز قطر کارگیر می گویند. همان طور که می دانید لوله ها و کابل های برق از لحاظ قطر تغییر پذیر هستند. طبیعتاً نصب و اتصال کابل ها و لوله های قطور در سازه نیاز به بست های با سایز مناسب و کاملاً سازگار و هماهنگ دارد.

شما نمی توانید با استفاده از بست های کوچک کابل ها را تحت فشار قرار دهید. چرا که نتیجه این کار بروز آسیب ساختاری به غشای خارجی کابل خواهد بود. در مورد لوله های برق نیز دقیقاً به همین صورت است. قطر کارگیر بست چنگالی عایق دار از ۸ تا ۱۲ میلی متر شروع می شود و ماکزیمم ۴۴ تا ۴۸ میلیمتر ادامه دارند. البته در مقاله بست چنگالی به طور فهرست وار این سایزبندی ارائه شده است که برای اطلاع از آن می توانید به مطالعه آن بپردازید.

خرید انواع اتصالات لوله برق از گروه صنعتی رفیع

قیمت این بست ها

به جهت تولیدات گسترده ای که این بست ها در داخل کشور دارند معمولا دارای یک قیمت رقابتی هستند. به همین دلیل این قطعات با یک قیمت خرید مقرون به صرفه به مشتریان عرضه می شوند. آنچه که باعث نوسان قیمت نهایی بست عایق دار می شود مرتبط با تغییرات سایز آنها است. طبیعتاً بست های چنگالی که دارای سایز بزرگتر هستند، قیمت بیشتری نسبت به نمونه های سایز کوچک تر دارند.

خرید انواع اتصالات لوله برق از گروه صنعتی رفیع

قطعاتی از قبیل بست چنگالی ساده و  عایق دار، بست اسپیت، ریل سی چنل، بست دو تیکه، بوشن ها، زانو درب دار، سه راهی درب دار و انواع کاندولت در گروه صنعتی رفیع تولید و در اختیار مشتریان قرار داده می شود.

هر کدام از این اتصالات کیفیت ساخت بسیار بالایی دارند و طبق استانداردهای بین المللی تعریف شده طراحی و ساخته می شوند. آنچه که برای مجموعه ما اهمیت دارد رضایت کامل مشتریان می باشد. شما می توانید جهت دریافت اطلاعات دقیق قیمتی در مورد محصولات و همچنین آشنایی با روند خرید با کارشناسان ما در تماس باشید.
