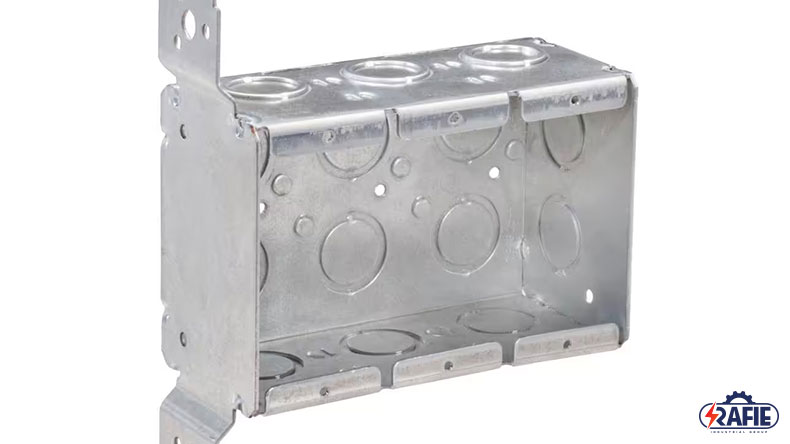

قوطی کلید گالوانیزه؛در مدلهای تک محفظه، دوخانه و سه خانه

قوطی کلید گالوانیزه؛در مدلهای تک محفظه، دوخانه و سه خانه

قوطی کلید گالوانیزه؛در مدلهای تک محفظه، دوخانه و سه خانه

دریافت لیست قیمت و مشاوره رایگان خرید محصول

یکی از قطعات بسیار پرکاربردی که معمولاً در پروژه های سیم کشی تو کار ساختمان به وفور مورد استفاده قرار میگیرد قوطی کلید mk می باشد. شما می توانید این محفظه ها را در داخل دیوار قرار دهید، با این کار کلیه رشته سیم های متعلق به پریزها و کلیدها به طور کامل در داخل این باکس قرار می گیرند.

این باکس ها شرایطی را فراهم می کنند تا امنیت پروژه های سیم کشی ساختمان افزایش یابد. در نتیجه محل اتصالات کابل ها از هرگونه عامل خارجی نظیر رطوبت، گرد و غبار، بروز ضربه و مواردی از این قبیل حفاظت خواهد شد. سایزبندی های متعددی از این محصول در اشکال هندسی مربعی و مستطیلی وجود دارد که هرکدام متناسب با حجم پروژه سیم کشی در یک ساختمان استفاده می شود. در این مقاله به طور مفصل در مورد این قطعه ارزشمند صحبت می کنیم تا اگر قصد خرید آن ها را دارید با اطلاعات کامل اقدام کنید.

انواع قوطی کلید و سایزبندی های آن

قوطی کلیدها از لحاظ ساختار معمولاً به صورت تک محفظه، دو قلو یا سه قلو طراحی و ساخته می شوند. نمونه های قوطی کلید mk دو قلو و سه قلو به صورت مستطیلی هستند. در نتیجه حجم اتصالات که در داخل محفظه انجام می‌شود افزایش پیدا می کند. با توجه به آنکه قوطی های تک محفظه به صورت مربعی می باشند در نتیجه دارای اضلاع یکسانی هستند. سایزبندی های هر سه قوطی مذکور به شرح ذیل می باشد.

ویژگیها و مزیتهای استفاده از قوطی کلیدها

ویژگیها و مزیتهای استفاده از قوطی کلیدها

  • تمامی اتصالات برقی که در سیم کشی های داخلی برای نصب کلید و پریزها برقرار می‌شوند همگی با این قوطی کلید گالوانیزه و فلزی بسیار مقاوم، پشتیبانی خواهند شد.
  • در زمان کارگذاری باکس های فلزی در بافت داخلی سازه میتوانید از جهت های مختلف لوله‌ها و کابل های متعددی را به سمت باکس هدایت کنید. دلیل آن نیز وجود پانچ‌ها و سوراخ‌ها با سایزهای گوناگون در بدنه این باکس‌ها می‌باشد.
  • با استفاده از این قوطی های فلزی میتوانید حرفه ای ترین شبکه های سیم کشی داخلی را ایجاد کنید.
  • نوع طراحی قوطی‌ها به شکلی است که میتوان عملیات اتصال سیستم ارت برای تخلیه بارهای الکتریکی نیز بوجود آورد. یعنی قوطی‌ها در بالاترین سطح امنیت کارگزاری می‌شوند.
  • در قسمت های مختلف این قوطی‌ها محل های پیچ خور متعددی وجود دارد که باعث تثبیت و پایداری بیشتر کلیدها در فرایند نصب و اتصال می‌شود.
  • از آنجایی که بافت داخلی سازه جزو پرتنش ترین نقاط محسوب می‌شوند لذا وجود پوشش گالوانیزه باعث افزایش دوام و طول عمر این قوطی‌ها می‌شود.
  • شما نباید نگران شکستگی و تخریب ساختاری قوطی کلیدها باشید زیرا همانند نمونه های پلاستیکی آسیب پذیر نیستند.
  • به دلیل داشتن یک محفظه استاندارد می‌توان از حجم و شمار بالایی از اتصالات پشتیبانی کنند.
  • از آنجاییکه ورقه های فولادی مورد استفاده در ساخت قوطی کلیدها ضخامت اندکی دارند به راحتی در عملیات جاگذاری در داخل بافت سازه نصب می‌شوند.
  • پس از نصب، کلیدها و پریزها بر روی این باکس‌ها کاملا محکم می‌شوند و به راحتی از داخل محفظه خود در صورت عدم باز کردن پیچ های اصلی جدا نخواهند شد.
  • این باکس‌ها در مدل های تک محفظه، دو محفظه و سه محفظه ساخته شده اند. پس از تمام ابعاد کلیدها و پریزها پشتیبانی می‌کنند. این تنوع بالا شرایطی را فراهم میکند تا این ابزارها پاسخگوی نیازهای شبکه های بسیار پیچیده باشند.
  • با نصب این نوع قوطی برق فلزی برای راه اندازی کلیدها و پریزهای هوشمند در بلندمدت، انجام تعمیرات و اصلاح سیم کشی به راحتی میسر است.
  • با توجه به گالوانیزه بودن بدنه این قوطی کلیدها اگر بافت سازه به دلیل نشت لوله کشی دچار نم یا رطوبت شود سیم کشی های داخلی آسیبی را نمی بینند.
سه راهی درب دار؛ اتصالاتی پرکاربرد در شبکه لوله کشی برق
مطالعه

قیمت قوطی کلید و پریز گالوانیزه

قیمت قوطی کلید و پریز گالوانیزه به عوامل مختلفی بستگی دارد که بر هزینه نهایی تأثیرگذار هستند. این قوطی‌ها معمولاً از جنس فلز گالوانیزه تولید می‌شوند که باعث افزایش مقاومت آنها در برابر زنگ‌زدگی و خوردگی می‌شود، و به همین دلیل معمولاً قیمت بالاتری نسبت به قوطی‌های پلاستیکی دارند. عوامل مختلفی مانند اندازه، طراحی، و ضخامت ورق گالوانیزه می‌توانند بر قیمت تأثیرگذار باشند. قوطی‌های کلید و پریز گالوانیزه در ابعاد و اشکال متنوعی برای مصارف مختلفی نظیر نصب کلیدها و پریزها عرضه می‌شوند.

علاوه بر این، برند و کیفیت تولید نیز در تعیین قیمت نقش مهمی دارند. برندهای معتبر معمولاً قیمت‌های بالاتری دارند، اما به دنبال آن کیفیت و دوام بیشتری نیز ارائه می‌دهند. از آنجا که قوطی‌های گالوانیزه به دلیل مقاومت بالا و دوام طولانی‌مدت در شرایط جوی مختلف به کار می‌روند، سرمایه‌گذاری روی آنها می‌تواند به صرفه‌جویی در هزینه‌های تعمیر و نگهداری منجر شود. نوسانات بازار و تغییرات نرخ ارز نیز می‌توانند بر قیمت‌ها تأثیرگذار باشند. به همین دلیل، توصیه می‌شود خریداران پیش از خرید، قیمت‌ها را در فروشگاه‌های مختلف مقایسه کرده و از کیفیت محصولات اطمینان حاصل کنند. با انتخاب صحیح، قوطی کلید و پریز گالوانیزه می‌تواند به ایمنی و کارایی سیستم برق‌رسانی کمک شایانی کند.

نکات مهمی که در فرایند نصب و اتصال قوطی کلیدها رعایت می‌شود

اصولا به همان اندازه که کیفیت و ساختار استاندارد قوطی کلیدها از لحاظ ابعاد و سایز و همچنین جنس بدنه و نوع طراحی فوق العاده اهمیت دارد. در طرف دیگر نیز عملیات نصب و اتصال آنها نیز بسیار حیاتی و ضروری می‌باشد. هرچقدر که استانداردهای مرتبط با نصب این لوازم جهت پشتیبانی از کلیدها و پریزها رعایت شود اما همیشه اولین موضوع مهم برقراری امنیت خواهد بود.

پس ما مراحل نصب را باید به طور گام به گام طی کنیم تا در بلندمدت شاهد مشکلات مرتبط با سیم کشی و عواقب خطرناک آن نباشیم. در مرحله اول حتما باید محفظه ای که در داخل سازه ایجاد می‌شود از لحاظ سایز هماهنگی و سازگاری لازم با این قوطی کلیدها را داشته باشد. این قوطی‌ها نباید در یک فضای کوچک با اعمال فشار و نیرو قرار بگیرند. زیرا در آن صورت کاملا آزاد نخواهند بود و پریزها و تجهیزات هوشمند حساس دچار آسیب می‌شوند.

در طرف دیگر شما باید سایز دقیق این باکس های فلزی را مطابق با ابعاد کلیدها و پریزها انتخاب کنید. از همه مهمتر آنکه نوع اتصال سیم‌ها در محل ترمینال‌ها انجام می‌شود. نظم در برقراری اتصالات فوق العاده اهمیت دارد. به طوری که از پراکندگی سیم‌ها جلوگیری میکند و شما به راحتی میتوانید یک مدیریت دقیق و خوبی را داشته باشید.

انواع قوطی کلید و سایزبندی های آن

قوطی های کلید و پریز تک محفظه

  • ۷۰*۷۰ / ۵۰*۷۲*۷۲ / ضخامت ورق ۰.۷
  • ۷۱*۷۱ / ۳۵*۷۳*۷۳ / ضخامت ورق ۰.۷
  • ۷۲*۷۲ / ۴۶*۷۵*۷۵ / ضخامت ورق ۱
  • ۷۵*۷۵ / ۵۰*۷۷*۷۷ / ضخامت ورق ۰.۷ و ۰.۹

ابعاد مذکور همگی بر حسب میلیمتر می باشد و متغیر سوم که شامل ۵۰، ۳۵، ۴۶ است معرف ارتفاع یا عمق باکس است.

 قوطی کلید mk دو قلو

  • ۷۲*۱۳۲ / ۳۵*۷۴*۱۳۴ ، این محصول با همین ابعاد ساختاری دارای عمق ۴۷ میلی متر نیز می باشد. ضخامت ورق قوطی های کلید در این سایز در این ابعاد ۰.۷ و ۰.۹ است.
  • ۷۳*۱۳۳ / ۳۵*۷۵*۱۳۵ ، دارای یک نمونه دیگر با عمق ۴۷ میلی متر نیز هستند. ضخامت ورق این محصول معمولاً برابر یک میلی متر است.

قوطی کلید mk سه قلو

  • ۳۵*۷۲*۲۴۸ ، این نمونه از قوطی های کلید سه محفظه را در کنار یکدیگر دارند که معمولاً برای سیم کش های پیچیده تر استفاده می شود.

این ابعاد مذکور طبق استانداردهای تعریف شده می‌باشد. اما این امکان وجود دارد که یکسری سایز بندی های سفارشی نیز برای این محصول متناسب با درخواست مشتری در نظر گرفته شود.

فرایند تولید قوطی کلید

فرایند تولید قوطی کلید

برای طراحی و ساخت انواع قوطی کلید در سایزبندی های مختلف ابتدا متریال اولیه آنها فراهم می‌شود. ورق های فولادی که با پوشش های گالوانیزه مقاوم سازی شده اند ساختار اصلی این قوطی‌ها را تشکیل میدهند. اما نکته مهمی که بسیار حائز اهمیت است، اینکه این ورق های فولادی در کنار مقاومت بالا قابلیت خم کاری دارند. به همین دلیل با استفاده از دستگاه‌ها و تجهیزات مدرن ماشینی در چهار جهت دچار خمش می‌شوند تا تشکیل یک باکس مربعی یا مستطیلی بدهند. در ارتباط با انواع جعبه تقسیم گالوانیزه نیز این خمکاری‌ها انجام می‌شود. این خم‌ها آسیبی را به بافت فلز وارد نمی کند. زیرا ورق های فولادی به دلیل ضخامت کنترل شده و به نسبت اندکی که دارند در فرایند خمش دچار شکستگی و ترک نخواهد شد.

 در واقع این خاصیت فولاد است که علیرغم استحکام بالا می‌تواند با دستگاه های مخصوص دچار انحراف ساختاری شود. برای سوراخ کاری بدنه یا دیوارهای باکس و همچنین قسمت کف از تجهیزاتی استفاده می‌شود که بتوانند پانچ پران ایجاد کنند. در تصاویر نیز این ساختارها به خوبی قابل مشاهده است.

 معمولا یک قسمت های پیچ خور نیز در لبه های باکس ایجاد می‌شود که بتوان تجهیزات مختلف مانند کلیدها و پریزها را بر روی بدنه باکس پیچ کرد.

 هر چقدر عمق این قوطی کلید بیشتر باشد به همان نسبت لازم است که مساحت بیشتری از ورق های فولادی گالوانیزه را انتخاب کنیم. در مورد مدلهای دو محفظه و سه محفظه نیز مساحت بیشتری از ورق‌ها لازم است. در مجموع تمامی مراحل تولید با استفاده از طراحی های دقیق ماشینی است که محصول نهایی را استاندارد و با امنیت بالا خواهد کرد.

تفاوت های مهمی که بین قوطی ۷*۷ و قوطی mk وجود دارد

در حال حاضر پرکاربرد ترین قوطی کلیدهای گالوانیزه که در بازار وجود دارند نمونه های mk همچنین مدل های معمولی است. وجه اشتراکات این قوطی‌ها این است که هر دو از ورق های گالوانیزه با ضخامت به نسبت مشابه طراحی و ساخته شده اند و میتوانند حفاظت خوبی را از اتصالات داخلی برای نصب کلید و پریزهای هوشمند داشته باشند.

 اما تفاوت هایی در این دو قطعه تعریف شده هستند که حتی در زمان خرید و در دست گرفتن این دو قوطی می‌توانید متوجه آن شوید. اولین مورد آن که قوطی های mk دارای چهار عدد گوشواره در لبه های خود هستند. به این صورت که هر قوطی کلید از چهار ضلع تشکیل شده است که روی هر ضلع آن یک گوشواره برای نصب و پایدار نگه داشتن مکانیزم کلید و پریز تعبیه شده است.

 اما در مدل های معمولی قوطی یا نمونه های قوطی کلید ۷*۷ در دو ضلع روبروی هم دو عدد گوشواره یا محل پیچ خور تعبیه شده است. از لحاظ تعداد پانچ هایی که در کف و همچنین بدنه قوطی‌ها وجود دارد غالبا یکسان هستند. تفاوت بعدی بسیار مهم که میتواند امنیت قوطی کلیدها و تجهیزات الکترونیکی را تامین کند قابلیت اتصال سیم ارت از قسمت پشتی قوطی mk است. شما کافی است که قوطی های mk را برگردانید تا یک سوراخ کوچک را در پشت آنها ببینید. با استفاده از این سوراخ کوچک میتوان عملیات اتصال به زمین را انجام داد تا در مواقع لزوم از تخلیه الکتریسیته ساکن جلوگیری شود.

 از طرفی این قابلیت مهم در قوطی های معمولی طراحی نشده است. اگرچه میتوان یک سیستم اتصال به ارت را نیز برای قوطی معمولی ایجاد کرد اما فرایند کار متفاوت خواهد بود. به همین دلیل در حال حاضر قوطی mk آمار فروش بیشتری نسبت به مدل های دیگر دارد. یک قوطی کلید mk نیز ارتفاع متعددی دارد. به طور مثال در نمونه های سایز کوچک میتوان ارتفاع ۴ یا ۵ سانت را نیز خریداری کرد.

متریال ساخت قوطی کلید

این قوطی کلید ها ساخته شده از آلیاژهای فولاد یا استیل به صورت پیش گالوانیزه می باشد. این نوع متریال ساخت علیرغم آنکه می تواند استحکام و مقاومت محفظه را در یک بازه زمانی بلند مدت حفظ کند در برابر فرآیندهای شیمیایی نیز مقاوم می باشد. همانطور که گفته شد قابلیت بسیار مهم این محفظه های کلید پیش گالوانیزه بودن آنها است.

بست چنگالی عایق دار چیست؟ چه ویژگی و کاربردی دارد؟
مطالعه

این امتیاز ساختاری منجر به آن خواهد شد تا باکس ها در شرایط مرطوب محیط در قسمت داخلی سازه دچار زنگ زدگی نشود. اگرچه ضخامت این باکس ها حداکثر تا یک میلی متر و کمتر از آن می باشد اما به خوبی می تواند یک حفاظت فیزیکی ایده آل برای اتصالات داخلی ایجاد کند.

ساختار و نوع طراحی محفظه های فلزی کلید

ساختار و نوع طراحی محفظه های فلزی کلید

همانطوری که در تصویر مشاهده می کنید در قسمت بدنه و همچنین کف قوطی کلید ها چندین سوراخ یا حفره وجود دارد. این سوراخ ها از لحاظ سایز با یکدیگر تفاوت دارند. در قوطی های کلید تک محفظه معمولاً در دو ضلع روبروی هم دو سوراخ دارای سایز pg13.5 وجود دارد. دو سوراخ دیگر نیز دارای سایز pg16 می باشند که این دو نیز در دو ضلع روبروی همدیگر قرار دارند. علاوه بر این در کف قوطی های پریز مربعی سه سوراخ دارای سایز pg13.5 وجود دارد.

در قوطی هایی که به صورت دو قلو طراحی شده اند در هر ضلع کوچک دو سوراخ وجود دارد که یکی از آنها دارای سایز pg13.5 سوراخ دیگر دارای سایز M25 می باشد. ضلع بزرگتر قوطی کلید نیز دارای چهار سوراخ است که دوتای آن دارای سایز pg13.5 و دو تای دیگر دارای سایز m25 می باشد. معمولاً در کف باکس هایی که به صورت دو قلو می باشند چهار سوراخ در سایز pg13.5 تعبیه شده است. به همین ترتیب در نمونه های سه قلو تعداد ورودی ها و خروجی ها افزایش پیدا می کند.

جعبه تقسیم گالوانیزه 20*20
مطالعه

نوع پانچ های تعبیه شده در بدنه قوطی های کلید

همانطور که ذکر شد در بدنه قوطی کلیدها پانچ ها و سوراخ های متعددی وجود دارد. ساختار آنها به گونه ای است که یک ورق متحرک و قابل جداسازی در دهانه آن ها وجود دارد که شما به راحتی می توانید با یکی اعمال نیروی جزئی آنها را جدا کنید. البته در برخی از نمونه های این قوطی کلیدها امکان ایجاد پانچ ها در سایزهای مختلف بر اساس نیاز پروژه وجود دارد. به همین دلیل می توان موقعیت آنها و از همه مهم تر سایز پانچ ها را تغییر داد تا از این طریق بتوانید یک سیستم کابل کشی کاملاً سفارشی را داشته باشید.

با توجه به اینکه این قطعات معمولا به صورت توکار می باشند حتماً لازم است که عمق دیوار بر اساس ابعاد این قوطی ها کنده کاری شود. هر چقدر در روند نصب و اجرای این قطعات در داخل دیوار دقت بالایی داشته باشید طبیعتاً امنیت پروژه شما نیز در دوره های زمانی بعد افزایش پیدا می کند.

خرید انواع باکس کلید از گروه صنعتی رفیع

مشتریان گرامی می توانند نمونه های مختلفی از این قطعات از جمله قوطی کلید ۷*۷ و همچنین نمونه های دو قلو و سه قلو و قوطی کلید mk ارتفاع دار را با بالاترین سطح کیفیت ساخت از گروه صنعتی رفیع خریداری کنند. علاوه بر این شما می توانید جهت آشنایی با مراحل خرید و همچنین کسب مشاوره تخصصی در ارتباط با پروژه خود با کارشناسان این مجموعه تولیدی در تماس باشید.

سوالات متداول

۱. قوطی کلید گالوانیزه برق چیست؟

قوطی کلید گالوانیزه برق یک تجهیزات الکتریکی است که برای قطع و وصل مدارهای الکتریکی استفاده می‌شود. این کلیدها معمولاً در صنعت، ساختمان‌ها، و تاسیسات الکتریکی استفاده می‌شوند و برای ایمنی و کنترل بهتر تجهیزات الکتریکی طراحی شده‌اند.

۲. چه ویژگی‌هایی باید در انتخاب قوطی کلید گالوانیزه برق مدنظر داشت؟

در انتخاب قوطی کلید گالوانیزه برق، ویژگی‌هایی مانند ولتاژ و جریان کاری، استانداردهای ایمنی، نوع و شکل مدار (فشاری یا غیرفشاری)، ویژگی‌های ساختاری مانند ضدآب بودن و مقاومت در برابر شرایط محیطی مهم هستند.

۳. قوطی کلید گالوانیزه برق چه کاربردهایی دارد؟

قوطی کلید گالوانیزه برق در انواع تجهیزات الکتریکی استفاده می‌شود از جمله: کنترل وسایل نوری و گرمایشی، کنترل موتورها و دستگاه‌های الکتریکی، و همچنین به عنوان اجزای ایمنی در مدارهای بزرگتر مانند تاسیسات صنعتی.

۴. چه نوع مدارهایی با استفاده از قوطی کلید گالوانیزه برق می‌توان ساخت؟

با استفاده از این کلیدها می‌توان مدارهای ساده قطع و وصل کرد یا مدارهای پیچیده‌تری را کنترل کرد که شامل موتورها، دستگاه‌های برقی، نورپردازی، و تجهیزات صنعتی باشند.

۵. چگونه قوطی کلید گالوانیزه برق را نصب کنیم؟

برای نصب قوطی کلید گالوانیزه برق، بهتر است دستورالعمل‌های تولید کننده را دنبال کنید. این شامل اتصال صحیح سیم‌ها به پایه‌های مختلف کلید و همچنین استفاده از وسایل ایمنی و محافظتی مناسب می‌شود.

۶. چه نوع استانداردهایی برای قوطی کلید گالوانیزه برق وجود دارد؟

قوطی کلید گالوانیزه برق باید با استانداردهای ملی یا بین‌المللی مطابقت داشته باشد تا اطمینان حاصل شود که ایمنی و عملکرد آن به درستی تضمین شده است. به عنوان مثال، استانداردهای IEC (International Electrotechnical Commission) یا استانداردهای ملی مانند استانداردهای ملی آمریکا (ANSI) و غیره.
