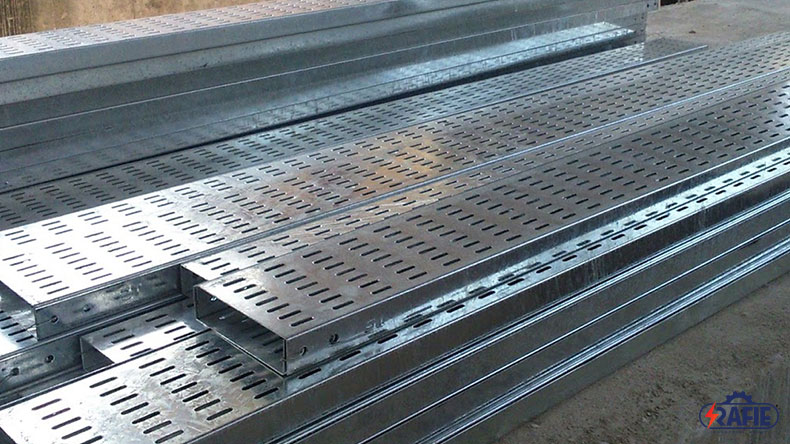

سینی کابل گالوانیزه سرد یکی از قطعات پرکاربرد برای پشتیبانی و حمل کابل های برق در سازه های صنعتی می باشد. با استفاده از این سینی ها می توانید کابل های برق را در ارتفاعات سازه و در مسیرهای مختلف مسیریابی و هدایت کنید. بستر فلزی سینی های کابل شرایطی را فراهم می‌کند تا به راحتی بتوانید یک سیستم حمایتی قوی و کاملاً امن را برای کابل های برق ایجاد کنید. از لحاظ نوع ساختار سینی های کابل در نمونه های مختلفی طراحی و تولید می شوند که شامل سینی کابل گالوانیزه گرم، سینی کابل گالوانیزه سرد و سینی های کابل استنلس استیل می باشد.
هر کدام از این ها متناسب با شرایط محیط و تنش های موجود در اطراف انتخاب می شوند. سینی هایی که به روش گالوانیزه سرد تولید می شوند معمولاً در یک فرایند خاصی با استفاده از رنگ های غنی از روی یا ترکیبات زینک پوشش دهی می شوند. البته ممکن است از پوشش های رنگی الکترواستاتیک نیز برای تولید این سینی ها استفاده شود.
آنچه در این صفحه می‌خوانید
سینی کابل گالوانیزه سرد همانطور که از نامش مشخص است با آبکاری گالوانیزه سرد تولید می‌شود. گالوانیزاسیون سرد نسبت به گالوانیزاسیون گرم پوشش نازک‌تر و ضعیف‌تری را به همراه دارد. همین موضوع ایجاب می‌کند که آن را در محیط‌های سرپوشیده و با رطوبت کمتر استفاده نمود. در واقع پوشش گالوانیزه سرد بیشتر از گالوانیزه گرم تحت تاثیر رطوبت قرار گرفته و سریع‌تر خورده می‌شود.
بنابراین، در محیط‌هایی که شدت رطوبت و قرارگیری در معرض شرایط سخت محیطی زیاد است، توصیه می‌شود که حتما از سنی‌های کابل گرم استفاده شود؛ ولی در محیط‌های معمولی با شدت رطوبت پایین‌تر استفاده از سینی آبکاری سرد متداول بوده و می‌تواند هزینه تمام شده را به حداقل برساند. به خصوص برای محیط‌های سرپوشیده استفاده از سینی گالوانیزه سرد برای انتقال کابل‌ها به صرفه جویی در هزینه کمک می کند.
محافظت از کابلهای برق در محیط‌های صنعتی نه تنها از خرابی و هزینه‌های بالا برای پرداخت خسارت جلوگیری می‌کند، بلکه می‌تواند نقش حیاتی را در زیبایی محیط داشته باشد. سینی‌های کابل گالوانیزه سرد مانند یک پوشش محافظت کننده و نگهداری برای کابل‌ها عمل می‌کنند. می‌توان انواع کابل را به صورت منظم روی آن‌ها قرار داد و از درهم تنیدگی و پیچ خوردگی آن‌ها که باعث صدمه به کابل‌ها می‌شود، جلوگیری نمود. این نوع سینی‌ها به دلیل قدرت بسیار بالا در برابر مهار ضربه و فشارهای فیزیکی، می‌توانند مقاومت عالی را در شرایط خاص داشته باشند.
علاوه بر این، سینی کابل گالوانیزه سرد دارای سوراخ‌ها و پانچ‌های ریزی است که امکان رد و بدل کردن هوا را هنگام استفاده فراهم می‌کند. این موضوع از گرم شدن بیش از حد کابل‌ها و خطرات ناشی از داغ شدن آن‌ها جلوگیری کرده و می‌تواند از هر گونه خطر آتش سوزی بکاهد. این نوع سینی از سقوط و فشار آمدن به سیم‌ها به دلیل آویزان بودن جلوگیری می‌کند. آن‌ها را از هر گونه ضربه و فشار ناگهانی محافظت کرده و مانع از پارگی و کشیدگی آن‌ها می‌شود.
میان سینی کابل گالوانیزه سرد و همچنین نمونه های گالوانیزه گرم و استنلس استیل یکسری تفاوتهای بسیار مهم وجود دارد. همانطور که می دانید فلزات خصوصا آلیاژهای فولادی مستعد زنگ زدگی هستند. به همین دلیل در فرایند تولید تجهیزات فولادی پس از طراحی و شکل های نهایی، آن ها را در یک فرایند جداگانه تحت عنوان گالوانیزاسیون مقاوم سازی می کنند. این المان منجر به آن خواهد شد تا فلزات در برابر فرایندهای شیمیایی نظیر زنگ زدگی و خوردگی مقاوم سازی شوند.
اما نکته مهمی که باید به آن توجه کنیم این است که شدت فرایند مقاوم سازی به چه صورت است؟ آیا در این خصوص درجه بندی خاصی وجود دارد؟ برای پاسخ به این سوال باید بگوییم که گالوانیزه سرد در برابر گالوانیزه گرم از لحاظ شدت و درجه مقاومت یک پله پایین تر قرار دارد. به بیان دیگر سینی کابل گالوانیزه گرم می تواند در محیط های با شدت خورندگی بالا و فضاهای صنعتی که رطوبت فزاینده دارند بهتر مقاومت کنند. در طرف مقابل سینی کابل گالوانیزه سرد مناسب محیط های کم تنش و با رطوبت حداقلی می باشند.
سینی هایی که از متریال استنلس استیل ساخته شده اند حتی از سینی هایی که دارای پوشش گالوانیزه گرم هستند در برابر زنگ زدگی مقاومت بیشتری دارند. اصولاً متریال استنلس استیل از فلزات آهن و همچنین درصد مناسبی از کروم و نیکل تشکیل شده است. این متریال ساختاری باعث می شود تا سینی کابل استنلس استیل به صورت ذاتی ضد زنگ باشد.
نصب سینی کابل گالوانیزه سرد بسته به محیط کاربری و نیازهای پروژه به روش‌های مختلفی انجام می‌شود. یکی از رایج‌ترین روش‌ها استفاده از بست‌های نگهدارنده و ساپورت‌های دیواری یا سقفی است. در این روش، سینی کابل به وسیله بست‌های فلزی به دیوار یا سقف متصل شده و از استحکام کافی برخوردار می‌شود. روش دیگر، نصب سینی کابل روی پایه‌های فلزی مخصوص است که در مسیرهای طولانی کاربرد بیشتری دارد.
در این روش، پایه‌های فلزی در فواصل استاندارد نصب شده و سینی کابل روی آن‌ها قرار می‌گیرد. علاوه بر این، در برخی از محیط‌های صنعتی، استفاده از براکت‌های ضد لرزش ضروری است تا از جابه‌جایی یا آسیب دیدن سینی کابل در برابر ارتعاشات جلوگیری شود. هر یک از این روش‌ها بسته به شرایط محیطی، حجم کابلهای عبوری و نیاز به ایمنی، انتخاب می‌شود. توجه به استانداردهای نصب، از جمله فاصله مناسب بین ساپورت‌ها و استفاده از پیچ و مهره‌های مقاوم، تأثیر زیادی در عملکرد و دوام سینی کابل دارد.
سینی کابل گالوانیزه سرد و سینی کابل PVC هر دو برای مدیریت و محافظت از کابل‌ها مورد استفاده قرار می‌گیرند، اما تفاوتهای اساسی بین این دو وجود دارد. یکی از مهم‌ترین تفاوت‌ها، میزان مقاومت در برابر خوردگی و شرایط جوی است. سینی کابل گالوانیزه سرد به دلیل پوشش روی، مقاومت بالایی در برابر زنگ‌زدگی دارد، اما در محیط‌های بسیار مرطوب یا اسیدی، گزینه‌ای مانند گالوانیزه گرم یا استنلس استیل ترجیح داده می‌شود.
در مقابل، سینی کابل PVC به دلیل مقاومت ذاتی خود در برابر رطوبت و مواد شیمیایی، انتخاب مناسبی برای محیط‌های خورنده و فضاهای سرپوشیده است. از نظر استحکام، سینی‌های گالوانیزه سرد بسیار مقاوم‌تر از PVC هستند و می‌توانند وزن بیشتری را تحمل کنند. همچنین، نصب و نگهداری سینی کابل گالوانیزه نسبت به مدل‌های PVC کمی پیچیده‌تر است، زیرا نیاز به اتصالات فلزی و ساپورت‌های قوی‌تری دارد. بنابراین، انتخاب بین این دو مدل بستگی به شرایط محیطی، نوع کابل‌ها و میزان بار قابل تحمل دارد.
در تولید سینی کابل گالوانیزه سرد، رعایت استانداردهای بین‌المللی و ملی اهمیت زیادی دارد. برخی از استانداردهای رایج شامل IEC 61537 و NEMA VE 1 هستند که مشخصات مکانیکی، تحمل بار و روش‌های تست سینی‌های کابل را تعیین می‌کنند. استاندارد ISO 1461 نیز به فرآیند گالوانیزه کردن فلزات اشاره دارد که بر کیفیت پوشش روی تأثیر مستقیم دارد. ضخامت لایه روی، یکنواختی پوشش و مقاومت در برابر سایش از جمله عواملی هستند که در این استانداردها بررسی می‌شوند. در ایران نیز استانداردهای ملی مانند ISIRI 10535 در طراحی و تولید سینی‌های کابل مورد استفاده قرار می‌گیرند.
رعایت این استانداردها موجب افزایش طول عمر سینی کابل، کاهش خطرات الکتریکی و جلوگیری از آسیب به کابلهای عبوری می‌شود. همچنین، انتخاب مواد اولیه مناسب، جوشکاری دقیق و پوشش‌دهی یکنواخت از نکات کلیدی در تولید سینی کابل گالوانیزه سرد محسوب می‌شوند که تأثیر مستقیمی بر کیفیت نهایی محصول دارند.
قیمت سینی کابل گالوانیزه سرد تحت تأثیر عوامل مختلفی قرار دارد. یکی از مهم‌ترین عوامل، ضخامت ورق فولادی است؛ هرچه ضخامت ورق بیشتر باشد، قیمت سینی کابل نیز افزایش می‌یابد. ابعاد سینی کابل، از جمله عرض و ارتفاع لبه‌ها، نیز در قیمت نهایی تأثیرگذار است. نوع پوشش گالوانیزه از دیگر عوامل مهم محسوب می‌شود؛ سینی کابل‌هایی که با روش گالوانیزه گرم پوشش داده می‌شوند، به دلیل افزایش مقاومت در برابر زنگ‌زدگی، قیمت بالاتری نسبت به مدل‌های گالوانیزه سرد دارند. نوسانات قیمت فولاد در بازار نیز به طور مستقیم روی قیمت این محصول تأثیر می‌گذارد.
همچنین، روش تولید و استانداردهای رعایت‌شده در ساخت، می‌توانند قیمت نهایی را تحت تأثیر قرار دهند. علاوه بر این، هزینه‌های مربوط به حمل‌ونقل و نصب سینی کابل نیز باید در نظر گرفته شود، به خصوص در پروژه‌های بزرگ که نیاز به حجم زیادی از سینی‌های کابل دارند. در نتیجه، برای انتخاب بهینه، باید نیازهای پروژه را به دقت بررسی کرده و با در نظر گرفتن بودجه، بهترین گزینه را انتخاب کرد.
سینی کابل گالوانیزه سرد از لحاظ ابعاد عرضی تنوع بسیار بالایی دارد. لذا همین ویژگی ایده آل باعث می شود تا شما بتوانید شمار بالایی از کابل های برق را به طور همزمان در یک مسیر مشخص هدایت کنید. هر چقدر ابعاد عرضی یا سطح مقطع سینی کابل گالوانیزه سرد بزرگتر باشد شما از حجم بیشتری از کابل ها می توانید روی این سینی ها استفاده کنید. در ارتباط با سینی های کابل با عرض کمتر نیز این قاعده برعکس خواهد بود. ابعاد عرضی استاندارد این سینی ها در اندازه های ۵۰ میلیمتر، ۱۰۰، ۱۵۰، ۲۰۰ ، ۲۵۰، ۳۰۰، ۴۰۰، ۵۰۰، ۶۰۰، ۷۰۰، ۸۰۰، ۹۰۰ و ۱۰۰۰ میلیمتر می باشد.
همانطور که مشاهده می کنید ابعاد سینی ها بسیار وسیع و گسترده می باشد. در اغلب پروژه های صنعتی با توجه به نوع مسیریابی کابلهای قطور لازم است که از سینی های با حداکثر عرض استفاده کنیم. برخی از نمونه های این سینی ها در ارتفاعات پایین تر نصب می شوند تا عملیات انتقال با ایمنی بیشتری انجام شود. به بیان دیگر برای پشتیبانی از سینی های با عرض حداکثر معمولا از ساپورت های قوی تر استفاده می شود.
لبه های کناری سینی کابل گالوانیزه سرد متناسب با ابعاد سطح مقطع یا عرض سینی ها تغییر می کند. هرچه قدر عرض سینی کوچکتر باشد به همان نسبت ارتفاع لبه ها نیز کمتر خواهد بود. ابعادی که برای ارتفاع سینی کابل در نظر گرفته می شود در اندازه های ۴۰، ۵۰، ۶۰ و ۱۰۰ میلیمتر می باشد. لبه های کناری سینی کابل با این هدف طراحی شده اند که کابل های برق در یک مسیر مشخص بتوانند در داخل محفظه سینی به صورت پایدار باقی بمانند و دچار ریزش از محفظه سینی به بیرون نشوند.
اگرچه کابل ها را با استفاده از بند های مخصوص در سطح مقطع سینی متصل می کنند. اما این لبه های با ارتفاع بلند نیز در حفاظت فیزیکی سینی ها نقش بسیار زیادی دارند. این لبه ها نه تنها در انواع سینی کابل بلکه در دیگر تجهیزات پشتیبانی کابل مانند نردبان کابل و اتصالات نردبان کابل نیز وجود دارد.
متغیر ضخامت به صورت کاملا کنترل شده برای سینی کابل گالوانیزه سرد و سایر نمونه های مشابه می باشد. ابعاد ضخامتی استاندارد برای این محصول در اندازه های ۱ میلیمتر، ۱.۲۵، ۱.۵ و ۲ میلیمتر می باشد. ضخامت های ۲ میلیمتر برای حداکثر عرض سینی کابل گالوانیزه انتخاب می شود. به عنوان یک قاعده کلی سینی هایی که دارای عرض بیشتری هستند به تبع آن ارتفاع و ضخامت بیشتری نیز خواهند داشت.
این هماهنگی ساختاری و ابعادی جزو قواعد کاملا مهندسی شده طراحی سینی های کابل می باشد. این تعدد ضخامت علاوه بر سینی های کابل در ارتباط با اتصالات سینی کابل نیز صدق می کند. در ارتباط با انتخاب قطعات اتصال دهنده این نکته را همواره مد نظر قرار دهید که متناسب با سایز و عرض سینی ها و به طور کلی ابعاد ساختاری سینی ها، قطعات اتصال دهنده را انتخاب کنید.
