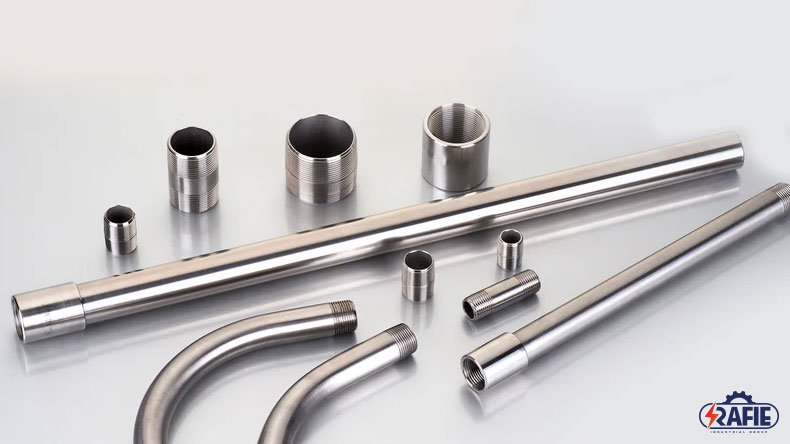

بوشن فولادی گالوانیزه، ویژگی‌ها و سایزبندی

بوشن فولادی گالوانیزه، ویژگی‌ها و سایزبندی

بوشن فولادی گالوانیزه، ویژگی‌ها و سایزبندی

بوشن ها یکی از اتصالات بسیار حیاتی برای پروژه های لوله کشی برق می باشند. این قطعات به قدری کاربردی و مهم هستند که بدون استفاده از آنها نمی توان شبکه های لوله کشی برق را در سازه پیاده سازی کرد. همانطور که میدانید علاوه بر استفاده از لوله فولادی برق در پشتیبانی و حمایت از کابل ها لازم است که از اتصالات لوله برق نیز به صورت استاندارد استفاده کنیم. اصولاً قطعات اتصال دهنده لوله برق تنوع بسیار بالایی دارند که از جمله پر کاربرد ترین آن ها می توان به اتصالات زانویی درب دار و ساده، سه راهی درب دار و همچنین قطعات اتصال دهنده متقاطع و چهارراه ها اشاره کرد.

هر کدام از این ها وظایف خاص خود را دارند و برای ایجاد تغییر جهت و همچنین انشعابات بکارگیری می شوند. اما بوشن ها قدری از لحاظ ساختار هم متفاوت و هم به نوعی ساده هستند. در واقع این قطعات اتصال دهنده هیچگونه تغییر جهتی در مسیر لوله کشی ایجاد نمی کنند. بلکه آنها شرایطی را فراهم می کنند تا لوله فولادی برق در مسیر مستقیم ادامه پیدا کند. دلیل این موضوع نیز محدودیت سایز یا متراژ لوله های فولادی برق می باشد.

این لوله ها معمولا در متراژ یک تا سه متری طراحی و تولید می شوند. اما برای متراژ های طولانی تر در سازه نیاز به استفاده از بوشن ها داریم تا بتوانیم لوله ها را در یک مسافت به نسبت طولانی مسیریابی و هدایت کنیم. در ادامه مقاله جزئیات بیشتری در ارتباط با مشخصات فنی و ویژگی‌های ساختاری این محصول ارائه میدهیم تا با اطلاعات کامل نسبت به خرید آن ها اقدام کنید.

ویژگی های بوشن لوله فولادی برق

ویژگی های بوشن لوله فولادی برق

  • یک بوشن لوله فولادی برق میتواند متراژهای اندک لوله‌ها را که غالبا برابر ۳ متر می‌باشد، با اتصال لوله‌ها به یکدیگر جبران کند.
  • به دلیل داشتن رزوه های داخلی در دو طرف قطعه، اتصال آنها به شکل پیچ است. پس نیازی به جوشکاری لوله‌ها برای افزایش طول در یک مسیر مستقیم وجود ندارد.
  • برای استفاده یا نصب بوشن‌ها روی لوله های فولادی به همان نسبت که این قطعات دارای رزوه های داخلی هستند لوله های برق نیز باید کاملا قلاویزکاری شوند. این رزوه هایی که در قسمت بیرونی لوله‌ها و در دو انتها انجام می‌شود باید از لحاظ گام و ظرافت رزوه هماهنگی و سازگاری کامل با رزوه هایی که در درون کوپلینگ‌ها قراردارد داشته باشند.
  • کوپلینگ های لوله فولادی برق فقط میتوانند به دو لوله که سایز همنام دارند اتصال داده شوند. پس در انتخاب سایز این قطعات دقت لازم را داشته باشید که بر اساس ابعاد لوله‌ها باشد.
  • این کوپلینگ‌ها دارای قسمت آچار خور نیستند. اما شما میتوانید با انواع انبرقفلی‌ها یک نیروی مضاعفی را روی لوله‌ها ایجاد کنید تا کاملا بر روی این اتصالات پیچ داده شوند.
  • این اتصالات دارای دو نوع کاربری هستند. یعنی یا می‌توانند در بین لوله‌ها برای اتصال لوله های هم سایز استفاده شوند. یا اینکه در دو انتهای لوله جهت اتصال لوله‌ها به تجهیزات دیگر به کار گرفته شوند.
  • باز و بست چندان زمان بری را ندارند و به دلیل اتصال پیچی در هر زمانی که بخواهید مسیر لوله‌ها را تغییر دهید یا یک لوله به شبکه اضافه کنید به راحتی میتوانید این اتصالات را از روی لوله‌ها بردارید.
  • اگرچه بوشن‌ها غالبا از متریال آلیاژ فولادی طراحی و ساخته می‌شوند. اما مدل های دیگری نیز از این محصول به صورت پلیمری تولید شدند.
  • این اتصالات می‌توانند همراه با انواع براس بوشن یا بوشن های برنجی جهت اتصال لوله به انواع باکس های فلزی برق به کار گرفته شوند.
قوطی کلید گالوانیزه؛در مدلهای تک محفظه، دوخانه و سه خانه
مطالعه

نحوه اتصال لوله های برق به باکس فلزی

برای اینکه بتوانیم یک اتصال پایدار و محکمی را بین لوله های فولادی برق و باکس های برق داشته باشیم لازم است از یکسری قطعات مکمل استفاده کنیم. این قطعات به ترتیب عبارتند از بوشن های فولادی و براس بوشن است که ساختار به نسبت متفاوتی دارند. مدل های برنجی معمولا یک سر آچار خور ۶ گوش دارند که پایه آن از قسمت بیرونی رزوه کاری شده است. برای اینکه بتوانیم این لوله‌ها را مستقیما درون یک باکس فلزی نصب کنیم ابتدا باید یک کوپلینگ فولادی را در انتهای لوله ای که قلاویز کاری شده است پیچ دهیم.

بعد از آن این لوله را به باکس برق نزدیک میکنیم و براس بوش را از قسمت داخل باکس و درست در بخش پانچ یا سوراخ باکس برق قرار میدهیم. پایه ای که از بیرون باکس خارج شده است به دلیل داشتن رزوه خارجی مستقیما بر روی کوپلینگ های فولادی پیچ می‌شود. شما میتوانید از بخش داخلی این کوپلینگ های برنجی را با آچار محکم کنید تا لوله‌ها امکان جدا شدن نداشته باشند.

بوشن

جنس و متریال ساخت بوشن ها

این اتصالات لوله برق از لحاظ مشخصات ساختاری به شکل یک استوانه می باشند که از دو طرف در قسمت داخلی دارای رزوه هستند. این رزوه ها دقیقا نقطه ای هستند که لوله های برق در آن پیچ می شوند. نکته بسیار مهمی که باید مد نظر قرار دهید این است که این لوله ها در دو طرف دارای سطح مقطع یکسان هستند. بنابراین شما باید از لوله هایی استفاده کنید که دارای سایز یکسان می باشند. جنس و متریال ساخت این بوشن ها از استیل یا فولاد کربن می باشد. این نوع متریال مقاوم ترین فلز یا آلیاژی است که امروزه برای ساخت و تولید اتصالات لوله برق و دیگر قطعات پشتیبانی کابل برق استفاده می شود. مقاومت بسیار بالا، سختی و استحکام فزاینده این قطعات منجر آن خواهد شد تا شما اتصالاتی فوق العاده ایمن و پایداری را در شبکه های لوله کشی برق داشته باشید.

ترانکینگ گالوانیزه چیست؟ (مزایا، کاربرد و انواع ترانکینگ)
مطالعه

سایزبندی های مختلف بوشن لوله برق

سایزبندی های مختلف بوشن لوله برق

برای معرفی سایز بوشن لوله برق لازم است که چندین متغیر را به صورت همزمان معرفی کنیم. در واقع این اطلاعات می تواند جزئیات دقیقی را در اختیار خریداران و افرادی که میخواهند پروژه های متعددی انجام دهند قرار دهد. این متغیرها شامل موارد ذیل می باشد.

  • سایز بر اساس pg

سایز بوشن ها در واقع معرف آن است که چه نوع لوله ها و با چه ابعادی را میتوان بر روی این نوع از اتصالات استفاده کرد. همانطور که می‌دانید سایزبندی های لوله ها متغیر است و طیف گسترده ای را شامل می‌شود. لذا سایز هایی که برای این قطعات اتصال دهنده متناسب با لوله ها در نظر می گیرند شامل ابعاد pg48, pg36, pg29, pg21, pg16, pg13.5, pg11 می باشد. همانطور که مشاهده میکنید این اتصالات از اکثر سایزهای لوله برق پشتیبانی می کنند.

  • ضخامت به میلیمتر

با توجه به اینکه اکثر پروژه های لوله کشی برق در ارتفاعات سازه انجام می شود بنابراین موضوع سبک بودن لوله ها و اتصالات آنها فوق‌العاده اهمیت پیدا می‌کند. ضخامتی که برای بوشن ها در نظر می گیرند کاملا کنترل شده و با هدف سبک بودن قطعه و همچنین افزایش استحکام و مقاومت آن می باشد. در نتیجه ضخامتی که برای این محصولات در نظر می‌گیرند در اندازه های ۱ و ۱.۵ میلیمتر می باشد. بوشن های دارای سایز pg11 تا pg21 دارای ضخامت ۱ میلیمتر و بوشن های دارای سایز pg29 تا pg48 دارای ضخامت ۱.۵ میلیمتر می باشند.

  • قطر خارجی به میلیمتر
ریل سی چنل چه کاربردها و ویژگی‌هایی دارد؟ + مشخصات فنی
مطالعه

قطر خارجی بوشن ها از سایز کوچک تا بزرگ متغیر می باشد اما به طور کلی از ۲۰ میلیمتر برای سایز pg11 تا قطر خارجی ۶۳ میلیمتر برای سایز pg48 متغیر می باشند. طبیعتا با افزایش و کاهش سایز قطعه قطر آن نیز تغییر خواهد کرد.

  • طول بوشن بر حسب میلیمتر

طول این قطعات نیز با افزایش سایز آن بیشتر می شود. نمونه کوچکتر آن که سایز pg11 است دارای طول ۳۰ میلیمتر و نمونه بزرگتر آن که سایز pg48 است دارای طول ۶۰ میلیمتر می باشد.

در زمان خرید این قطعات اتصال دهنده و سایر قطعات که به عنوان اتصالات بین لوله ای مورد استفاده قرار می گیرند حتما به مقوله سایز توجه ویژه‌ای داشته باشید. زیرا لوله های برق باید با اتصالات خود از لحاظ ابعاد سازگاری و هماهنگی کامل داشته باشند.

پوشش های گالوانیزه در اتصالات لوله برق

پوشش های گالوانیزه در اتصالات لوله برق

بوشن های لوله فولادی برق برای اینکه یک حفاظت فیزیکی بالایی در برابر فرایندهای شیمیایی نظیر زنگ زدگی و خوردگی، تغییر رنگ یا اکسیداسیون داشته باشند معمولاً توسط پوشش های گالوانیزه مقاوم سازی می شوند. در واقع این فرایند شرایطی را فراهم می‌کند تا شما بتوانید این قطعات اتصال‌دهنده را بدون آنکه دچار تخریب ساختاری شوند مورد استفاده قرار دهید. نوع پوششی که در اتصالات لوله برق اجرا میشود فرایند گالوانیزاسیون گرم میباشد.

در این فرایند قطعات پس از طراحی و آماده سازی اولیه توسط محلول های مذاب زینک پوشش دهی می شوند. این اقدام هوشمندانه می تواند طول عمر قطعه را فوق العاده افزایش دهد. البته فرایند های دیگری همچون گالوانیزاسیون سرد نیز بر روی نمونه های دیگر قطعات اتصال دهنده لوله برق انجام می‌شود اما گالوانیزه گرم جزو بهترین روش هایی است که برای مقاوم سازی فلز انجام میشود.

خرید انواع اتصالات لوله برق از گروه صنعتی رفیع

در گروه صنعتی رفیع علاوه بر اتصالات مذکور قطعات دیگری همچون براز بوشن و کاندولت و سایر قطعات اتصال دهنده لوله برق با بالاترین کیفیت ساخت برای عرضه مستقیم به مشتریان و بازار آماده سازی شده اند. شما می توانید جهت دریافت اطلاعات قیمتی و مشاوره تخصصی با کارشناسان ما در تماس باشید.
