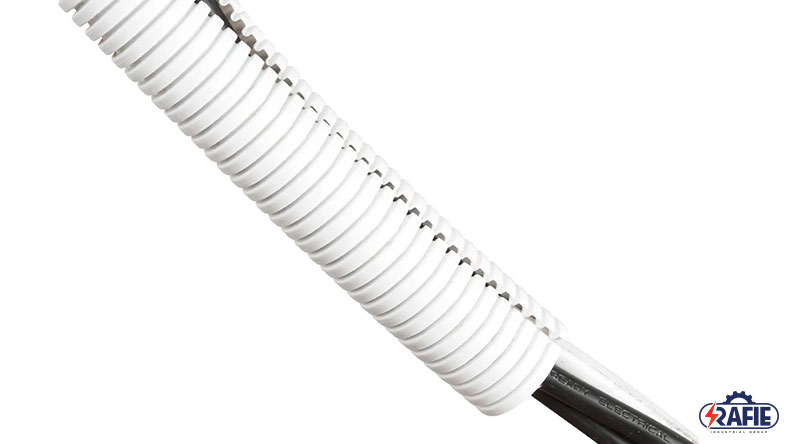

لوله خرطومی برق چیست؟

در حال حاضر مدل های مختلفی از لوله برق طراحی و ساخت شده است که می‌توان همه آنها را به دو دسته لوله های سخت و غیرقابل انعطاف و لوله های فنری و فلکسیبل یا انعطاف پذیر طبقه بندی کرد. نوع کاربری این لوله‌ها با یکدیگر تفاوت دارد و هر کدام در پروژه های خاص استفاده می‌شوند. لوله خرطومی برق دقیقا همان لوله های فلکسیبل هستند که از یک غشای به نسبت نازک تشکیل شده اند.

از ورق های گالوانیزه برای ساخت مدل های فلزی استفاده می‌شود. هم با روکش پلیمری و هم بدون روکش قابل عرضه هستند. به جهت غشای نازک و وزن پایین قابلیت کات شدن دارند. کاربری سهل و آسان و عدم نیاز به اتصالات بین لوله ای از جمله ویژگی های این محصول تلقی می‌شود.

انواع لوله خرطومی برق؛ معرفی اتصالات، سایز و کاربردها

لوله خرطومی برق یکی از پرکاربردترین انواع لوله با ساختار کاملا انعطاف پذیر می باشد که غالباً در بافت داخلی یا توکار سازه جهت حمایت از سیم های برق مورد استفاده قرار می گیرد. البته در برخی مواقع مانعی برای استفاده از آنها در حالت روکار وجود ندارد. انعطاف پذیری ساختاری این لوله ها شرایطی را فراهم میکند تا شما بدون استفاده از اتصالات جانبی تغییر جهت های متعددی را در مسیر سیم کشی خود ایجاد کنید.

جنس پلیمری آنها معمولاً از متریال pvc نسوز می باشد که در کنار منعطف بودن، مقاومت قابل قبولی نیز دارند. از طرفی نمونه های مختلفی از این لوله از جنس فلزی و با روکش پلیمری می باشند که در مورد هر یک به تفصیل اطلاعات مفیدی را ارائه خواهیم داد.

مدل های پلیمری آن ها ساختار خشک و شکننده ای ندارند و همین عامل منجر به آن خواهد شد تا در اثر فشار یا نیروهای جزئی محیط دچار خرد شدگی نشوند. در ادامه ضمن معرفی انواع لوله خرطومی در مورد ویژگی ها و مشخصات این لوله ها صحبت می کنیم.

لوله خرطومی فلزی برق

امکان استفاده از لوله خرطومی به صورت دفنی در سازه

لوله خرطومی موارد استفاده ای متعددی دارد که هر کدام بر اساس ساختاری که از آن برخوردار است در یک سازه قابل استفاده می‌باشد. از سوالات مهمی که برای پروژه های سیم کشی داخلی سازه مطرح می‌شود این است که آیا می‌توان لوله های خرطومی را به شکل دفنی هم استفاده کرد یا خیر؟ انجام چنین کاری بستگی به شرایط سازه و ساختار کلی آن دارد. در مجموع این لوله‌ها از چنین امکان ارزشمندی برخوردار هستند.

 لذا میتوان پیچیده ترین شبکه های سیم کشی را با این لوله‌ها ایجاد کرد. از طرفی عمقی که لوله های خرطومی پلیمری در داخل ساز قرار میگیرند بسیار اهمیت دارد. معمولا در استانداردهایی که مرتبط با سیم کشی های داخل سازه تعریف شده است نمی توان بدون توجه به عمق این سیم‌ها را داخل سازه کارگذاری کرد. طبق پروتکل های تعریف شده لوله های خرطومی باید از سطح دیوار بیشتر از ۱۰ سانتیمتر فاصله نداشته باشند. اما کمتر از آن نیز مشکلی را بوجود نمی آورد.

 سازهایی که از جنس بتن هستند یا یک دیوار گچی می‌باشند محدودیتی را برای نصب لوله خرطومی در داخل خود ندارند. اما رایج ترین کاربرد آنها در ساختمان های تجاری و سازه های آپارتمانی و منازل است که لوله‌ها در بافت گچی قرار می‌گیرند.

آیا نصب لوله خرطومی در محیط های بیرون نیز انجام می‌شود؟

از آنجایی که این لوله‌ها در مقایسه با لوله های فولادی و همچنین لوله های سخت پلیمری که انعطاف پذیری بدنه ندارند ممکن است تصور کنید که به راحتی دچار آسیب می‌شوند. اما با توجه به اطلاعات ذکر شده در این مقاله این لوله‌ها گرچه منعطف هستند اما برخی از نمونه های آن از جنس فلز با پوشش گالوانیزه است.

 همچنین یک پوشش پلیمری اضافه را نیز دارند. به همین دلیل اگر بنا بر محدودیت های خاص مجبور شدید که این لوله‌ها را در بیرون سازه استفاده کنید باز هم محدودیتی برای شما وجود ندارد و هیچ تهدیدی برای کابل‌ها نخواهد بود. در واقع پوشش های پلیمری هستند که مانع نفوذ گردوغبار و سیالات یا رطوبت به داخلی لوله می‌شوند.

در سازه های مسقف و همچنین محیط های بیرون امکان اجرای سیستمهای سیم کشی برای احداث شبکه های مختلف و راه اندازی دستگاه‌ها و تجهیزات گوناگون میسر است. اما عمر مفیدی که برای لوله کشی های بخش داخلی وجود دارد نسبت به لوله کشی های بخش خارجی سازه بسیار بیشتر است.

چرا که المان های محیطی مانند نور خورشید، گرد و غبار و مواردی از این قبیل تأثیرگذار هستند. در فرایند نصب لوله خرطومی نیز از سرلوله پلاستیکی استفاده می‌شود تا سیم‌ها در محل خروج لوله‌ها به دلیل تیز بودن بدنه لوله دچار آسیب نشوند.

ضد آب بودن انواع لوله های خرطومی

عوامل محیطی تاثیر مخرب تدریجی روی تجهیزات و لوازم موجود در محیط خصوصآ شبکه های کابل کشی دارند. ما باید از لوله های خرطومی استفاده کنیم که کاملا نسبت به این تاثیر محیط خنثی باشد. لوله های پلیمری فلکسیبل به دلیل غیر فلزی بودن هیچگونه تاثیری را نسبت به رطوبت یا سیالات آب نمی پذیرند. مدل های فلزی آن‌ها نیز با توجه به گالوانیزه بودن و همچنین داشتن روکش باز هم دچار تخریب ساختاری نمی‌شوند. حتی مدل هایی که بدون روکش پلیمری هستند نیز چنین ویژگی را دارند.

 زیرا پوشش های گالوانیزه در صنعت تنها به دلیل ضدآب کردن قطعات استفاده خواهند شد. موضوع مهمی که اهمیت دارد عدم نفوذ سیالات به داخل لوله است چرا که بخش خارجی آن مقاومت و استحکام بسیار بالایی دارد.

 تمامی استانداردهایی که برای تولید لوله خرطومی توسط سازمانهای مهندسی در زمینه کابل کشی داخلی وجود دارند همگی بر روی این لوله‌ها رعایت شده است. گروه های تولیدی براساس همین استانداردها به ساخت این قطعات پرکاربرد می‌پردازند.

فواصل استفاده از بست‌ها برای پایدار کردن لوله خرطومی

از آنجایی که مراحل نصب و اتصال لوله خرطومی در سازه نیازمند دقت و رعایت یکسری اصول استاندارد است. باید مجموعه ای از موارد فنی مهم را برای پیاده سازی این لوله‌ها در سازه مدنظر قرار دهیم. همانطور که میدانید بست‌ها جزء اساس کار اتصال لوله‌ها به سازه می‌باشند. در واقع ما نمیتوانیم این لوله‌ها را بدون بست اتصال دهنده اجرا کنیم. اما سوال اصلی اینجاست که این بست‌ها چگونه استفاده می‌شوند؟ چه فواصلی از آنها باید رعایت شود و به چه تعداد بست احتیاج داریم؟

 همه این‌ها جزو سوالات مهم در فرایند اجرا می‌باشند. به عنوان یک قاعده کلی المان های گوناگونی مبنی بر نصب فواصل استاندارد بست لوله خرطومی تعریف شده است که میتواند به ابعاد و سایز لوله، اینکه از نوع پلیمری، لوله فنری فلزی یا روکش دار باشند؟ چه وزنی از لوله و همچنین سیم های درونی ایجاد شده است؟ همه این‌ها منجر به آن خواهد شد که فواصل نصب بست‌ها نیز تغییر پیدا کند.

 اما طبق استاندارد باید بست را در زمان اتصال لوله به جعبه تقسیم حدود ۳۰ سانتیمتر قبل از جعبه تقسیم روی لوله‌ها سوار کنیم و سپس آنها را به سازه متصل کنیم. شما میتوانید در مسیر لوله‌ها نیز بست‌ها را به ازای هر ۴.۵ فوت یا حدود ۱۳۷ سانتی متر نصب کنید.

 اما اگر از لوله های فلزی انعطاف پذیر استفاده میکنید و بست‌ها یک سطح تکیه گاه مناسبی را دارند این فواصل نصب می‌تواند تا ۶ فوت یا حدودا ۱۸۲ سانتی متر نیز افزایش یابد. به جهت انعطاف پذیری بالایی که این لوله‌ها دارند اگر بست‌ها در فاصله بسیار زیادی نسبت به دیگر نصب شوند و لوله‌ها نیز یک حالت معلق داشته باشند در آنصورت ممکن است این لوله های خرطومی از سازه آویزان شوند. پس باید از یک کارشناس اجرایی بهره ببریم.

حداکثر زاویه تغییر جهت لوله خرطومی‌ها چقدر است؟

از آنجایی که از اتصالات مختلفی بین لوله خرطومی‌ها استفاده نمی شود. بسیاری از کاربران میخواهند بدانند که حداکثر تغییر زاویه این لوله‌ها چقدر است و انعطاف پذیری آنها تا چه حد میتواند یک تغییر مسیر راحت و ایده آلی را بوجود آورد. در ارتباط با ساختار منعطف لوله خرطومی‌ها توضیحات زیادی ارائه شد. اما پاسخگویی به این سوالات جزئی منجر به آن خواهد شد تا کاربران یک استفاده صحیح و به دور از هرگونه آسیب دیدگی از این لوله‌ها داشته باشند.

 عموما تغییر جهت های ۹۰ درجه برای این لوله‌ها به راحتی قابل انجام است. اما اگر شما بخواهید در یک نقطه از لوله با اعمال فشار باعث خم شدن بیش از حد لوله‌ها شوید، در آن صورت یکسری محدودیت‌ها وجود دارد اما در یک مسیر مستقیم لوله‌ها از طریق ایجاد یک کمان ملایم و همچنین داشتن فضای مطلوب میتوانند تا ۳۶۰ درجه نیز تغییر جهت دهند. این ویژگی در مورد نمونه های مختلف این لوله‌ها از قبیل پلیمری، فلزی و روکش دار نیز صدق میکند.

امکان استفاده از لوله خرطومی به صورت دفنی در سازه

استفاده از گلند ها و بست ها برای اتصال لوله خرطومی

گلندها قطعات کاملا استاندارد و ایده آلی هستند که با هدف اتصال لوله‌ها به دیگر تجهیزات پشتیبانی برق مورد استفاده قرار می‌گیرند. لوله های خرطومی نیز از این قاعده مستثنا نیستند. می‌توان این نوع از لوله‌ها را که انعطاف پذیری خوبی دارند با انواع گلند مانند نمونه‌های گلند دو پیچ به لوازمی که شمار بالایی از اتصالات و ترمینال‌ها را در خود دارند وصل کرد. از آنجایی که سایزبندی‌های مختلفی برای لوله های خرطومی وجود دارد در نتیجه برای ساخت گلندها نیز سایزبندی‌های کاملی لحاظ شده است.

برای لوله‌های فولادی و حتی پلیمری نیز گلندها کاربرد دارند. مهمترین مزیتی که گلندهای لوله فلکسیبل دارند این است که باعث می‌شوند این لوله‌ها از تجهیزات دیگر جدا نشوند. اعمال هرگونه نیروی کشش به صورتی که لوله‌ها بدون گلندها به لوازم دیگر متصل شوند باعث جدا شدن آنها و آسیب به کابل خواهد شد. پس ما از گلندها همراه با لوله‌های خرطومی استفاده می‌کنیم تا امنیت کابل کشی و سیم کشی برق را افزایش دهیم.

برخی از مدل‌های گلند برای اتصال لوله‌ها طراحی شده‌اند و برخی دیگر نیز مانند انواع گلند برنجی همچنین نمونه‌های گلند آرموردار و فولادی می‌توانند مستقیماً بر روی کابل‌های برقی قرار بگیرند بنابراین کابل‌ها به تنهایی نیز قابلیت اتصال به تابلوها و باکس‌های برق را دارند. قطعات دیگری همچون بست لوله خرطومی وجود دارند که همراه با این لوله‌ها برای فروش عرضه می‌شوند.

در واقع این بست‌ها حتماً باید تهیه شود چرا که بدون آن نمی توان یک شبکه پشتیبانی قوی مشتمل بر لوله‌های خرطومی و کابل‌ها ایجاد کرد. غالباً بست لوله خرطومی نسوز در مسیر لوله‌ها مورد استفاده قرار می‌گیرند. به این صورت که باعث اتصال لوله به سازه می‌شوند و از آویزان شدن و همچنین پراکندگی آنها جلوگیری می‌کنند.

لوله خرطومی فلزی برق

لوله های خرطومی فلزی غالباً از مواد و متریال های مختلفی طراحی و ساخته می شوند که شامل استیل، آلومینیوم و استنلس استیل می باشد. این نوع آلیاژها بجز نمونه آلومینیومی شدت سختی و مقاومت بسیار بالایی دارند. گرچه لوله خرطومی های با جنس آلومینیوم نیز تا حدی استحکام ساختاری مناسبی دارند اما در قیاس با نمونه های استیل و استنلس استیل در درجه پایین تری قرار دارند.

این لوله ها با یک ضخامت کنترل شده به گونه ای طراحی شده اند که می توانند سیم های برق را از عوامل آسیب زننده محیط دور نگه دارند. مدل های استیل لوله خرطومی فلزی دارای یک پوشش گالوانیزه نیز می باشد. این نوع پوشش عملاً از بروز زنگ زدگی و خوردگی در سطح فلز جلوگیری می کند. به همین دلیل اگر محیط کاری شما دارای آب و هوای مرطوب می باشد این لوله ها گزینه خوبی خواهند بود. از طرف دیگر لوله های خرطومی استنلس استیل ذاتاً ضد زنگ می باشند. این آلیاژ ها فرایند تولید به نسبت پیچیده تری دارند و نیاز به هیچ نوع پوشش گالوانیزه دیگری ندارند.

چرا در پروژه های سیم کشی از لوله خرطومی برق استفاده می‌شود؟

امروز برای مسیریابی و هدایت سیم های برق طیف گسترده ای از لوله‌ها وجود دارد. ممکن شما احتیاج به لوله های فولادی و لوله های pvc سخت داشته باشید که این قطعات غالبا برای پشتیبانی از کابل‌ها طراحی شدند. برای سیم های کوچکتر که قطر پایینی نسبت به کابل‌ها دارند و در یک محیط با شدت تنش متوسط یا کم به کار گرفته می‌شوند لوله خرطومی فلکسیبل برق گزینه ایده آلی محسوب می‌شود. دلایل بسیار متعددی وجود دارد که ما به سراغ انتخاب و خرید این لوله‌ها میرویم که شامل موارد ذیل می‌باشد:

  • قابل حرکت و جهت یابی آزادانه

اگر لوله خرطومی های برق را در نمونه های فلزی، پلیمری و همچنین روکش دار فلزی در دست بگیرید و تکان دهید می‌بینید که به هر جهت قابلیت تغییر مسیر دارند. بر خلاف لوله های سخت غیر قابل انعطاف که چنین ویژگی مهمی را ندارند. زمانی که میخواهید در یک معماری پیچیده به سیم کشی بپردازید منعطف بودن لوله‌ها به کمک شما می‌آید. یعنی این لوله‌ها میتوانند به خوبی جهت خود را برای سیم کشی به سمت مقصد پیدا کنند.

  • امکان استفاده در هر نوع سازه

یکی دیگر از ویژگی های مهمی که لوله خرطومی برق دارد این است که در هر نوع سازه قابل استفاده می‌باشد. یعنی اگر محیط شما یک سوله صنعتی یا یک فروشگاه و حتی ساختمان مسکونی باشد باز هم برای انجام برخی پروژه های سیم کشی احتیاج اساسی به لوله های فلکسیبل داریم. با توجه به طبقه بندی های مختلف آن شما میتوانید بر اساس شرایط محیط به انتخاب نمونه مناسب لوله بپردازید. در حال حاضر لوله های فلکسیبل روکش دار فلزی بهترین نمونه محسوب می‌شوند.

  • افزایش سرعت سیم کشی با لوله خرطومی

یک لوله خرطومی برق علیرغم مزیت های ذکر شده کاملا سبک است. از آنجاییکه نیازی به اتصالات بین لوله ای در آن وجود ندارد شما در یک مدت زمان اندکی می‌توانید پیچیده ترین سیم کشی‌ها را در جهت های مختلف انجام دهید. هیچ نوع مانع یا المان اضافه وجود ندارد که باعث کاهش سرعت سیم کشی شود. تکنسین های اجرایی نیز زمانی که میخواهند یک مساحت به نسبت زیادی را در یک محیط بسته سیم کشی کنند به دلیل امتیازات ذکر شده بازدهی کاری آنها افزایش پیدا میکند.

  • متراژهای به نسبت بلند لوله خرطومی‌ها

یک لوله خرطومی بر اساس سایز و ابعادی که دارد در متراژ های چند ده متری طراحی و تولید می‌شود. حال آنکه دیگر لوله های با ساختار غیر قابل انعطاف و سخت معمولا متراژهای محدود حداکثر سه متری دارند. البته کاربری این دو لوله فرق دارد. اما میتوان در این خصوص نیز آنها را با یکدیگر مقایسه کرد. در فرایند تولید لوله های فلکسیبل از ابزارها و تجهیزات ماشینی مدرن استفاده می‌شود که همین ویژگی منجر به آن خواهد شد تا کیفیت این لوله‌ها بسیار بالا باشد و یک سیم کشی ایمن و ایده آلی را تکمیل کنید.

لوله خرطومی فلزی روکش دار

چه تعداد سیم را میتوان در داخل لوله خرطومی قرار داد؟

یکی از سوالات بسیار مهم و حیاتی که در زمان خرید و همچنین در حین نصب و اتصال لوله خرطومی برق مطرح می‌شود این است که چه تعداد سیم را در داخل لوله خرطومی میتوان قرار داد. همانطور که میدانید معمولا در پروژه های سیم کشی داخلی سازه در درون هر لوله فلکسیبل این امکان وجود دارد که از چندین رشته سیم استفاده کرد. البته این نکته را در نظر داشته باشیم که سیم‌ها با کابل‌ها تفاوت بنیادی دارند.

معمولا کابل های برق ابعاد بزرگ تری دارند و برای انتقال جریان های پرقدرت استفاده می‌شوند. اما رشته سیم‌ها سایز کوچکی دارند و برای پروژه های سبک تر استفاده می‌شوند. پس کاملا منطقی است که از لوله فلکسیبل‌ها برای پشتیبانی از سیم های برق استفاده شود. به عنوان قاعده کلی اگر میخواهید تعداد مختلفی از سیم‌ها را درون لوله خرطومی هدایت و مسیریابی کنید باید روی شمار کابل‌ها دقت زیادی داشته باشید.

 به این مفهوم که نمیتوان تمام فضای داخلی لوله فلکسیبل را از رشته سیم های مختلف پر کرد. باید یک فضای خالی درون لوله ایجاد کرد. اصولا ترجیح بر این است که براساس سایز لوله حداکثر ۴۰ تا ۵۰ درصد فضای داخلی لوله با رشته سیم‌ها پر شود. یعنی تعداد سیم‌ها نباید کل فضای خالی را پر کند. بلکه باید نصف فضای درونی لوله از سیم‌ها پر شود و مابقی فضا کاملا آزاد یا خالی باقی بماند. این نوع سیم کشی مزیت های بسیار زیادی برای شما دارد.

 اولین مورد آن که شما به راحتی می‌توانید سیم‌ها را درون لوله فلکسیبل بکشید یا جابجا کنید. از طرفی سیم های برق به هیچ مانعی برخورد نخواهند کرد و کاملا آزادانه درون لوله در صورت اعمال نیروی کشش جابجا خواهند شد. این موضوع در مورد انواع لوله فولادی برق و دیگر شبکه های پایپینگ برق نیز صدق می‌کند.

مهمترین تفاوت های لوله خرطومی با لوله کاندوئیت فولادی برق

لوله های فولادی برق یک ساختار بسیار سخت، صلب و غیر قابل انعطاف دارند. از این لوله‌ها در سازه های صنعتی استفاده می‌شود. بطوری که میتوانند به صورت مدفون یا داخل سازه ای نیز به کار گرفته شوند. وزن سنگین تری دارند و طبیعتا برای نصب آنها در ارتفاعات سازه به اتصالات سازه ای قوی تری احتیاج داریم.

 نه تنها در مورد لوله کاندوئیت فولادی بلکه در ارتباط با لوله pvc سخت نیز میتوان المان های گوناگونی را ذکر کرد. اصولا لوله های فولادی و همچنین مدل های pvc در فضای پرتنش میتوانند حفاظت فیزیکی خوبی برای کابل های برق فراهم کنند. در مورد لوله خرطومی‌ها نحوه استفاده قدری متفاوت است. این لوله‌ها برای پشتیبانی از سیم‌ها در تعداد مشخص طراحی و ساخته شدند. به همین دلیل اگر می‌خواهید در یک مسیر مشخص رشته سیم های متعددی را مسیریابی و هدایت کنید لوله فلکسیبل بهترین گزینه برای شما خواهد بود.

از لحاظ مشخصات فنی و ساختاری لوله های کاندوئیت فولادی با لوله فلکسیبل‌ها تفاوت اساسی دارند. جنس آنها نیز با یکدیگر فرق دارند و اگرچه هر دو برای پشتیبانی از تجهیزات برق ساخته شدند اما هر کدام برای کاربری خاص می‌باشند. نحوه اتصال لوله خرطومی برق با لوله های فولادی برق دارد. به این صورت که برای پایدار نگه داشتن آنها از بست لوله خرطومی استفاده می‌شود حال آنکه برای لوله های فولادی نیاز به بست چنگالی، بست اسپید و دیگر اتصالات سازه ای داریم.

لوله خرطومی برق ساختمان

لوله خرطومی برق ساختمان

یک مدل از نمونه های لوله خرطومی برق همانطور که توضیح داده شد از جنس پلیمر یا متریال pvc هستند. این لوله‌ها غالبا در پروژه های سیم کشی داخل ساختمان به وفور مورد استفاده قرار می‌گیرند. به طور مثال تمام سیم کشی هایی که در بافت داخلی منازل و سازه های مسکونی وجود دارند همگی با لوله خرطومی پلاستیکی پشتیبانی و حمایت می‌شوند. قطعا این لوله‌ها را داخل انواع پریز برق و کلید‌ها دیده اید.

لوله های پلیمری خرطومی در بلندمدت فرسوده و شکننده نخواهند شد. از یک پلیمر نرم ساخته شده اند که خشک و ترد نیستند. اعمال نیرو ممکن است تنها باعث فرورفتگی لوله شود و هیچ شکستی در آن اتفاق نمی افتد. برای این لوله‌ها نیز سایزهای گوناگونی وجود دارد و می‌توان در داخل آن حتی چندین سیم برق را نیز مسیریابی و هدایت کرد. در کنار اینها این لوله های برق یک ساختار نسوز هم دارند.

 لذا شبکه های سیم کشی برق در محیط های بسته در مقابل حرارت نیز محافظت خواهند شد.

 نوع نصب و پیاده سازی لوله خرطومی برق ساختمان از نوع پلاستیکی یا پلیمری در داخل ساختمان یا بافت توکار است. قبل از آنکه مراحل گچ کاری دیوارها انجام شود این لوله‌ها در مسیرهای تعیین شده قرار می‌گیرند. اگر به هر نحوی می‌خواهید به تغییر سیم کشی بپردازید فقط کافی است از یک فنر سیمی فلزی استفاده کنید تا سیم های برق به راحتی در داخل این لوله های خرطومی قرار بگیرند.

فیکس کردن انواع سایز لوله خرطومی برق با بست عایق دار

یک مدل دیگر از قطعات اتصال دهنده که باعث فیکس کردن انواع لوله خرطومی سایز کوچک می‌شود بست لوله خرطومی عایق دار است. ممکن است این سوال برای شما به وجود آید که چرا از یک ورق گالوانیزه برای ساخت بست استفاده شده است و اینکه چه دلیلی دارد یک عایق پلیمری روی آن قرار بگیرد.

 همانطور که می‌دانید لوله های خرطومی یک ساختار به نسبت ضعیف تری دارند. پس نباید در مراحل اتصال و نصب نیروی اضافه ای به بدنه لوله وارد شود. زمانی که بست های لوله خرطومی روی لوله نصب می‌شوند به واسطه داشتن محل پانچ یا پیچ خور به سازه متصل می‌شوند. همین محکم کردن بست یک نیروی اضافی را روی لوله وارد می‌کند.

 وجود یک لایه پلیمری دقیقا باعث خنثی کردن چنین نیرویی خواهد شد. پس شما به راحتی می‌توانید با بسته عایق دار فلزی بدون آنکه آسیبی به لوله های پلیمری یا لوله های خرطومی فلزی روکش دار وارد شود آن‌ها را در سازه مسیریابی کنید. مسیر آنها می‌تواند منتهی به یک جعبه تقسیم شود که در این صورت باز هم احتیاج به گلند لوله خرطومی نیز داریم. در مجموعه اتصالاتی که برای لوله های خرطومی استفاده می شود در قیاس با اتصالاتی که برای انواع سایزبندی های لوله فولادی برق به کار گرفته می شود بسیار کمتر است.

لوله خرطومی فلزی روکش دار

نمونه های جدیدتری از لوله خرطومی فلزی طراحی و ساخته شده است که علاوه بر ضد زنگ بودن لوله مورد نظر، یک روکش پلیمری نیز بر روی این لوله ها قرار دارد. این روکش از نفوذ رطوبت به داخل لوله جلوگیری می کند و از این طریق کابل های برق در بالاترین سطح امنیت مسیریابی و هدایت خواهند شد.

جنس این نوع روکش علیرغم ضخامت اندکی که دارد از جنس pvc ساخته شده است. به راحتی از روی لوله جدا نمیشوند و همین ویژگی ارزشمند شرایطی را فراهم می کند تا لوله کاملا نفوذ ناپذیر شود. همانطور که گفته شد این لوله خرطومی ها ساختار نسوز دارند لذا نوسانات دمایی نمی تواند تاثیری بر آنها داشته باشد.

محدوده دمایی که این لوله ها می توانند ساختار خود را حفظ کنند از ۵- درجه سانتیگراد تا نهایت ۹۰+ درجه سانتیگراد می باشد. البته این لوله ها قادر هستند که در کوتاه مدت حتی تا دمای ۱۱۰ درجه سانتیگراد نیز سالم باقی بمانند. مقاومت حرارتی لوله ها قطعاً مدیران شرکت های صنعتی را مجاب می کند تا برای سیم کشی های داخلی خود از لوله فلکسیبل روکش دار استفاده کنند.

لوله فلکسیبل پلیمری ساده

لوله فلکسیبل پلیمری ساده

این نوع از لوله خرطومی برق از مواد و متریال pvc و برخی نمونه های آن از ترکیبات پلی آمید ساخته می شود. مقاومت کششی قابل قبولی دارند. همچنین نسوز بودن این لوله ها جزو ویژگی های اصلی آنها محسوب می شود. از لحاظ طرح ظاهری یک لوله انعطاف پذیر دارای سطحی شیاردار هستند. این شیارها می‌توانند منجر به خم شدگی لوله و همچنین ایجاد یک حالت کشسانی مناسب در لوله شوند.

لوله های پلیمری نسبت به نمونه های فلزی وزن سبک تری دارند. در نتیجه در حمل و نقل و نصب و اتصال این لوله ها روند سهل و آسانی را تجربه خواهید کرد. البته در مجموع ویژگی سبکی لوله ها هم در مدل های pvc و هم در نمونه های فلزی روکش دار وجود دارد.

مزیت دیگر استفاده از این لوله ها این است که کاملا عایق الکتریکی برق هستند. بنابراین اگر رشته های سیم برق با بدنه لوله تماس داشته باشند هیچ گونه انتقال جریان برقی در لوله اتفاق نمی افتاد. به همین دلیل ایمنی پروژه سیم کشی شما نیز در این شرایط افزایش می یابد.

سایزهای متنوع لوله های فلکسیبل

لوله خرطومی برق برای آنکه بتواند از تمامی سیم های ساختمانی موجود پشتیبانی کند معمولاً در سایزها و قطرهای مختلفی طراحی و تولید میشود. سایز اسمی این لوله ها از pg9 تا pg42 می باشد. لذا شما می توانید متناسب با نوع پروژه خود و همچنین حجم و اندازه سیم های برق، سایز مناسب این لوله ها را انتخاب کنید.

دقت داشته باشید که هیچگاه از لوله های با سایز کوچک برای پشتیبانی از سیمهای با حجم بالا استفاده نکنید چرا که این نوع سیم کشی خارج از استانداردهای تعریف شده می باشد.

قطر داخلی و خارجی انواع لوله خرطومی برق

لوله خرطومی فلزی انعطاف پذیر علاوه بر سایزبندی های گوناگون دارای قطر های متفاوتی نیز هستند. حتما در زمان خرید باید ابعاد کابل‌ها و سیم‌ها را با قطر داخلی لوله‌ها تطابق دهیم. زیرا عدم سازگاری ابعادی شرایطی را فراهم می‌کند تا سیم‌ها قابلیت قرارگیری در داخل لوله را نداشته باشند. بطور کلی لوله خرطومی برق در قطر های داخلی و خارجی از pg11 تا pg75 بصورت ذیل طبقه بندی می‌شوند. همه این ابعاد بر حسب میلی متر می‌باشند.

  • ۱۱ و ۱۵ میلی متر
  • ۱۳ و ۱۷
  • ۱۶ و ۲۱
  • ۲۱ و ۲۶
  • ۲۵ و ۳۰
  • ۲۹ و ۳۴
  • ۳۶ و ۴۷
  • ۴۲ و ۵۱
  • ۴۸ و ۵۴
  • ۵۲ و ۶۰
  • ۶۳ و ۷۲
  • ۷۵ و ۸۷

رقم کوچک معرف قطر داخلی و عدد بزرگتر مشخص کننده قطر خارجی لوله‌ها است. اگر به غشای بدنه لوله دقت داشته باشید یک ساختار فنری دارند. قطر بیرونی نیز دقیقا تمام ضخامت های خارجی را دربر می‌گیرد. این ساختار فنری مانند منجر به آن خواهد شد تا لوله‌ها در اثر کشش و اعمال نیروهای مختلف دچار آسیب نشوند. کاملا یک لوله انعطاف پذیر مهندسی شده طراحی و تولید شده است تا بهترین شبکه سیم کشی را داشته باشید.

کاربردها

لوله خرطومی برق کاربردهای بسیار گسترده ای دارند. درواقع محدودیت خاصی برای استفاده از آن ها وجود ندارد. شما می توانید آنها را در سازه های عمومی، صنعتی و همچنین ساختمان های تجاری مورد استفاده قرار دهید. می توانید آنها را در سقف ها و همچنین سطوح کف کاذب در سازه های مختلف استفاده کنید.

علاوه بر این شما میتوانید از این لوله ها برای ایجاد سیستم های روشنایی و همچنین شبکه های تهویه مطبوع استفاده کنید. مهم تر از آن در سیستم های امنیتی و کنترلی و دوربین های مدار بسته که جزو پروژه های حیاتی و پرکاربرد می باشد، این لوله ها بهترین عملکرد را ارائه می دهند.

لوله خرطومی

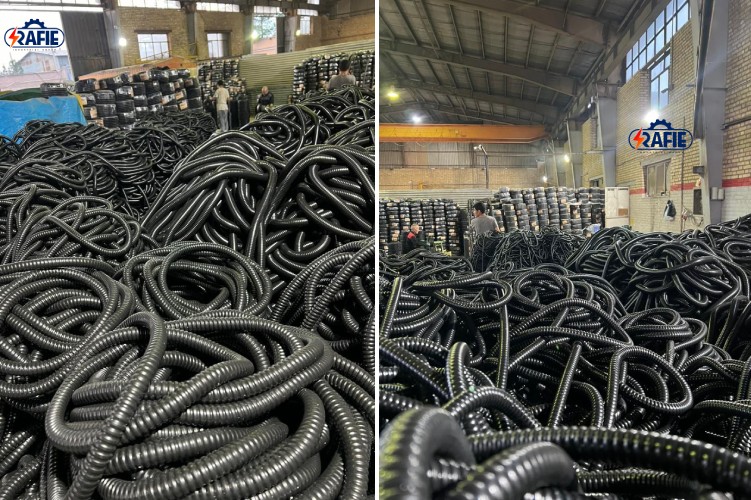

بسته بندی کلاف لوله خرطومی صنعتی

از آنجایی که لوله خرطومی صنعتی یک ساختار انعطاف پذیر یا فلکسیبل دارند نوع بسته بندی آنها به صورت کلاف است. کلاف‌ها در واقع رول های لوله ای هستند که در فرآیند بسته بندی استفاده می‌شوند. بطور کلی لوله‌ها را به دو گونه بسته بندی می‌کنند یا به شکل بندیل هستند و یا به شکل کلاف می‌باشند.

لوله های بندیل شده مرتبط با انواع لوله فولادی برق است. این لوله‌ها به جهت جنس سخت و غیرقابل انعطافی که دارند در بسته بندی های تعدادی و به شکل بندیل شده آماده می‌شوند. در کنار این‌ها لوله های فلکسیبل در متراژ های به نسبت بالا رول می‌شوند تا عملیات نقل و انتقال و فروش راحت تری داشته باشند.

هر رول کلاف مانند لوله خرطومی برق معمولا تا ۲۵ متر نیز می‌رسد. طبیعتا هر چقدر سایز آن بیشتر شود به قطر لوله افزوده می‌شود و در طرف دیگر بر متراژ هر کلاف نیز تاثیر می‌گذارد. در اینصورت باعث می‌شود متراژ لوله قدری کاهش یابد. بر روی هر بسته اطلاعات دقیقی در مورد نوع لوله ، ابعاد آن، متراژ کل و ویژگی های ساختاری نگاشته شده است تا در زمان خرید بدانید هر کلاف چه مشخصات فنی دارد.
