لوله فولادی برق را می توان در کنار سایر تجهیزات پشتیبانی و حمایتی کابل، جزو اصلی ترین قطعات قلمداد کرد. با استفاده از این لوله ها شما می توانید کابل های برق را در نقاط مختلف سازه از قبیل دیوار، سقف و حتی در حالت مدفون مسیریابی و هدایت کنید. نوع مواد و متریال ساخت لوله فولادی برق که غالباً آن را با عنوان لوله گالوانیزه گرم نیز می شناسند به قدری مقاوم و سخت می باشد که در پرتنش ترین محیط ها بدون تغییر ساختاری باقی خواهند ماند.
اصلی ترین سوالاتی که اغلب خریداران در مورد این نوع لوله های فولادی مطرح می کنند در ارتباط با مشخصات فنی آن ها نظیر سایز لوله، ضخامت، وزن و نوع پوشش ضد زنگ آن ها می باشد. البته موضوع قیمت نیز جزو اولویت های مشتریان است.
در این مقاله منحصراً در ارتباط با این موضوعات مذکور صحبت می کنیم تا اگر قصد خرید این لوله ها را دارید با مطالعه این راهنمای نسبتا جامع یک خرید موفقی را تجربه کنید. پس این مقاله را از دست ندهید و تا انتها همراه ما باشید.
این نوع از لوله گالوانیزه عمقی داغ از لحاظ سایز بر اساس معیار pg و در نمره های مختلف دسته بندی می شود. اطلاعاتی که در ارتباط با سایز این لوله ها ذکر می کنیم بر اساس استانداردهای DIN-40430 می باشد.
لذا اگر تفاوت هایی جزئی در سایر استاندارد ها مشاهده کردید مرتبط با همین موضوع می باشد. لوله فولادی برق در انواع ذیل طبقه بندی می شوند:

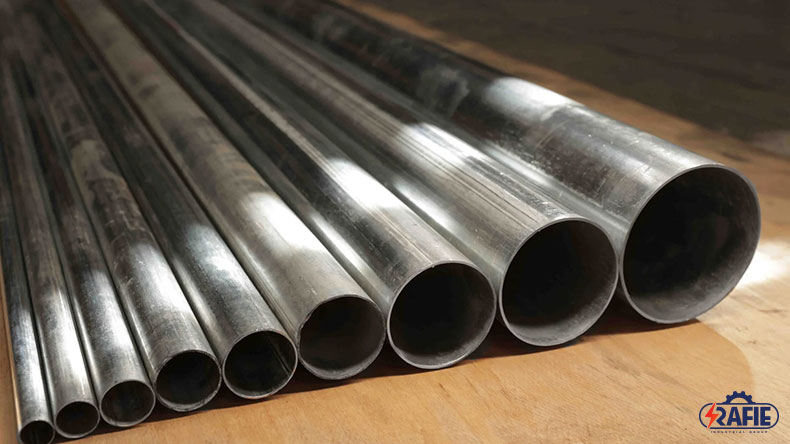

هر کدام از اینها از لحاظ متغیرهای قطر خارجی، وزن و ضخامت با یکدیگر تفاوت دارند. از بالا به پایین لوله ها از کوچک به بزرگ می باشند. لوله های بزرگتر حجم بیشتری از کابل های برق را قادر به حفاظت هستند.
می توان این متغیر را جزو پارامترهای پایه و اساسی در زمان خرید مشتریان لحاظ کرد. قطر خارجی این لوله ها برابر ۱۸.۶، ۲۰.۴، ۲۲.۵، ۲۸.۳، ۳۷، ۴۷ و ۵۹.۳ میلیمتر می باشد. قطر خارجی دربرگیرنده ضخامت لوله نیز است. لذا اگر مقدار ضخامت را از این رقم کم کنید قطر داخلی بدست می آید.
ضخامت لوله فولادی برق تعیین کننده قدرت و میزان مقاومت آن در شرایط سخت می باشد. هر چقدر ضخامت لوله بیشتر شود به راحتی دچار شکست نخواهد شد. اما این نکته را مد نظر قرار دهید که افزایش ضخامت لوله فولادی به طور مستقیم بر وزن لوله تاثیر می گذارد.
بنا به نوع کاربردی که لوله های برق دارند افزایش ضخامت تا یک محدوده خاص می باشد. لوله های pg21, pg16, pg13.5, pg11 همگی دارای ضخامت یکسان می باشند که مقدار آن برابر ۱.۲ میلیمتر می باشد. اما لوله های pg36 و pg29 دارای ضخامت ۱.۴ هستند.
در نهایت لوله فولادی برق pg48 نیز که بزرگترین سایز لوله می باشد دارای ضخامت ۲ میلیمتر است. همان طور که مشاهده می کنید با افزایش سایز قدری به ضخامت افزوده شد.
این نوع طراحی مهندسی بر اساس معیارهای هماهنگی میان متغیرهای مختلف محصول می باشد. یعنی قطر خارجی و ضخامت طبق استانداردهای تعریف شده باید با یکدیگر هماهنگ باشند.

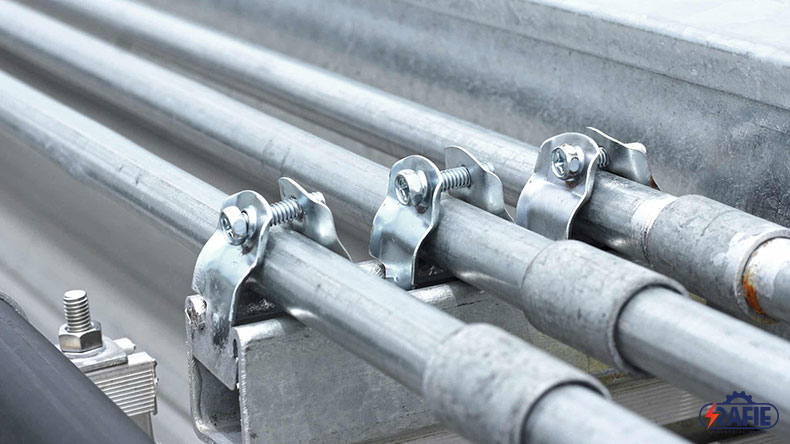

همانطور که گفته شد لوله های برق فولادی ممکن است در ارتفاعات یک سازه مانند سقف یا دیوار نصب شوند. در چنین شرایطی اگر وزن لوله ها بالاتر از حد استاندارد باشد طبیعتا مراحل نصب و اتصال آنها نیز با ریسک بالا همراه خواهد بود.
برخلاف انواع لوله های فولادی که مخصوص انتقال سیالات هستند، این لوله ها تنها مختص پشتیبانی از کابل برق می باشند. در نتیجه افزایش بیش از حد تعیین شده وزن چندان منطقی نیست.
به همین دلیل این متغیر در زمان طراحی و ساخت لوله فولادی برق کنترل میشود. با توجه به سایزهایی که از این لوله ذکر شد هر کدام از آنها به ترتیب دارای وزن ۰.۵۳۰ ، ۰.۵۹۰، ۰.۶۵۰، ۰.۸۲۲، ۱.۲۷۰، ۱.۶۱۰، ۳ کیلوگرم به ازای متراژ هر متر هستند. در چنین وزنی قاعدتا مراحل نصب این لوله ها ساده تر از آنچه که فکر می کنید خواهد بود.
لوله فولادی برق یا همان لوله گالوانیزه برق برای آنکه در برابر عوامل طبیعی همچون آب و هوای محیط مقاومت کند حتماً باید دارای یک پوشش محافظ باشد. در وهله اول این پوشش ها باعث ضد زنگ شدن لوله ها میشوند. فرآیندهای شیمیایی نظیر اکسیداسیون که می تواند باعث تغییر رنگ و خوردگی شوند جزو مخرب ترین عواملی هستند که کاملاً لوله ها را از بین می برد.
اما سوال اصلی این است که نوع پوشش لوله های فولادی چیست؟ معمولاً بعد از طراحی و شکل گیری کلی لوله ها در یک فرآیند جداگانه داخل محفظه ای از زینک مذاب قرار میگیرند. این مواد ذوب شده دمای حدود ۵۰۰ تا ۶۰۰ درجه سانتیگراد دارند.
در چنین دمایی قطعاً قدرت چسبندگی ترکیبات زینک فوق العاده بالا می باشد و هر فلزی که در داخل محفظه زینک قرار بگیرد کاملاً پوشش دهی خواهد شد. این لوله ها با توجه به نوع فرایند مقاوم سازی با انواع لوله گالوانیزه سرد و همچنین لوله فولادی مشکی تفاوت دارند. اما به طور کلی پوشش گالوانیزه گرم از لحاظ شدت مقاومت بالاترین درجه را دارد.
قیمت لوله فولادی برق به چند عامل مهم بستگی دارد. اولین موضوع مرتبط با سایز آن است. با افزایش سایز مقدار متریال فولادی مصرف شده برای ساخت و تولید لوله ها افزایش پیدا می‌کند و شما لازم است که هزینه بیشتری برای خرید لوله های با سایز بزرگتر پرداخت کنید.
عامل بعدی نوع پوشش مقاوم سازی لوله ها می باشد. اصولاً دو نوع مهم فرایند مقاوم سازی در لوله های برق پیگیری میشود که شامل گالوانیزه گرم و گالوانیزه سرد می باشد.
لوله هایی که به روش گالوانیزه سرد مقاوم سازی شده اند از نمونه های گالوانیزه گرم قیمت پایین تری دارند. لذا این نوع پروژه شماست که تعیین می کند از کدام یک از این لوله ها استفاده کنید.
جهت خرید تجهیزات مختلف پشتیبانی کابل با مناسب ترین قیمت می توانید با مشاوران و کارشناسان گروه صنعتی رفیع تماس حاصل فرمایید. همچنین یکسری مشاوره های تخصصی نیز در ارتباط با پروژه ای که در دست اقدام دارید برای شما تدارک دیده شده است که با بهره گیری از آن می توانید روند پروژه خود را با کیفیت بالا پیش ببرید.
