ریل سی چنل چه کاربردها و ویژگی‌هایی دارد؟ + مشخصات فنی

ریل سی چنل چه کاربردها و ویژگی‌هایی دارد؟ + مشخصات فنی

ریل سی چنل چه کاربردها و ویژگی‌هایی دارد؟ + مشخصات فنی

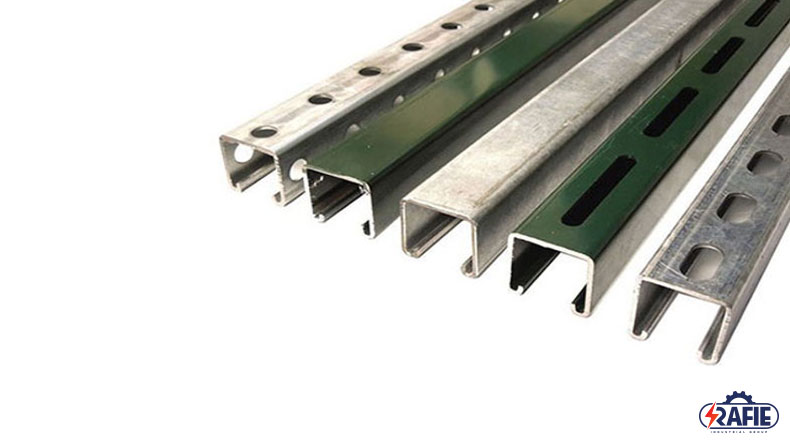

ریل سی چنل یکی از حیاتی‌ترین قطعات برای ایجاد سیستم های پشتیبانی و حمایتی کابل و همچنین لوله های برق می باشند. اگر می خواهید که شبکه کابل کشی و لوله کشی ایمن و پایداری در ارتفاعات سازه داشته باشید حتماً لازم است که از این نوع اتصالات لوله برق استفاده کنید. ساختار فلزی بسیار محکم، ضخامت استاندارد و همچنین استفاده از آلیاژ های با کیفیت در ساخت این قطعات شرایطی را فراهم کرده است تا امنیت پروژه های لوله کشی و کابل کشی برق افزایش یابد.  اصولاً ریل های سی چنل کاربردهای بسیار گسترده‌ای دارند.

در این مقاله قصد داریم علاوه بر ارائه یکسری  مشخصات فنی در مورد کاربرد های این محصول نیز صحبت کنیم. پس با ما تا انتهای مقاله همراه باشید.

کاربردهای ریل سی چنل

ریل سی چنل از جمله قطعات فوق العاده پرکاربرد محسوب می‌شوند که غالباً آن را به عنوان تجهیزات مکمل می‌شناسند. یعنی همراه با یکسری قطعات اتصال دهنده دیگر مورد استفاده قرار می‌گیرند تا در نهایت بتوانند یک سیستم ساپورت و حمایتی بسیار قوی برای انواع لوله برق و همچنین کابل‌ها فراهم کنند.

اگر بدنه سی چنل را به طور دقیق مورد ارزیابی و بررسی قرار دهید در سطح مقطع آنها چندین پانچ یا سوراخ وجود دارد. در واقع این‌ها با این هدف طراحی شدند که بتوان سی چنل‌ها را مستقیماً به قسمت دیواره‌ها یا حتی سقف متصل کرد. بنابراین زمانی می‌توان یک سیستم پشتیبانی قدرتمندی را در شبکه‌های لوله کشی و کابل کشی ایجاد کرد که ابتدا این سی چنل‌ها به سازه از طریق پیچ‌های مخصوص متصل شوند.

از آنجایی که برای مسیریابی و هدایت لوله‌های برق معمولاً سطوح دیواری و سقف انتخاب می‌شود. لذا باید به دنبال اتصالات سازه‌ای باشیم. ریل سی چنل در کنار برخی قطعات مانند بست اسپید، بست چنگالی و همچنین انواع راد‌های گالوانیزه در مجموع می‌توانند تشکیل دهنده اتصالات سازه‌ای باشند. بنابراین ریل سی چنل همراه با بست های چنگالی و بست اسپید برای پایدار نگه داشتن لوله‌ها و کابل‌ها استفاده می‌شوند. در کنار این‌ها می‌توانند یک سیستم ساپورت طبقاتی نیز برای سینی کابل گالوانیزه و همچنین نردبان کابل فراهم کنند. در همین مقاله این موارد به صورت جزء به جزء شرح داده خواهند شد.

ریل سی چنل چه کاربردها و ویژگی‌هایی دارد؟ + مشخصات فنی

مهمترین مزیت‌های ریل سی چنل

ریل سی چنل قطعه‌ای است که به وسیله آن می‌توان لوله‌ها و کابل‌های برق و همچنین انواع سینی کابل را در ارتفاعات سازه پایدار نگه داشت. اگرچه قطعات مکمل دیگر نقش مهمی در ایجاد سیستم‌های پشتیبانی دارند. اما مهم‌ترین قطعه سی چنل‌ها هستند که مستقیماً به سازه اتصال می‌آیند. مزیت ایده آلی که برای ریل‌های سی چنل می‌توان ذکر کرد حفظ امنیت لوله کشی و کابل کشی برق و همچنین نصب قطعات دیگر همچون سینی‌ها می‌باشد.

زیرا هیچ چیزی مهمتر از فراهم کردن امنیت سیستم‌های برق رسان نیست. اگر به هر دلیلی دچار ریزش یا جدا شدن از سازه شوند در آن صورت جبران کردن خسارات وارده بسیار سنگین خواهد بود. پس مهندسان و کارشناسان طراحی اتصالات پشتیبان با تولید این محصول سعی می‌کنند یک پایداری صد درصدی را برای قطعات مذکور فراهم آورند. لذا در کنار ویژگی‌ها و امتیازات ارزشمندی که سی چنل‌ها دارند موضوع امنیت شبکه در بالاترین درجه اهمیت قرار دارد.

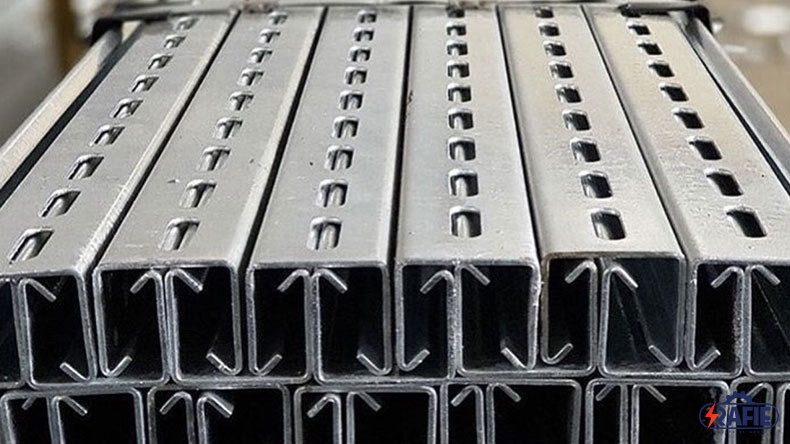

ساختار شش خم ریل‌ها

در فرایند طراحی و تولید ریل سی چنل از چندین مرحله خم کاری استفاده می‌شود. همانطور که گفته شد این ریل‌ها از ورق‌های گالوانیزه شده فولادی ساخته می‌شوند. اما برای ایجاد یک شکل C و کاملاً بسته باید توسط تجهیزات و ماشین آلات اتوماتیک به دفعات خم شوند.

به طور کلی شش خم در ساختار ریل سی چنل وجود دارد. چهار خم آن مرتبط با لبه‌های سی چنل است و دو خم آن در بخش سطح مقطع قرار دارد. این خمکاری‌ها باعث می‌شود تا قطعات مکمل دیگر همچون بست چنگالی با امنیت بالا و پایداری کامل در داخل ریل قرار بگیرند.

مشخصات فنی و ویژگی های ریل سی چنل

  • جنس و متریال ساخت ریل سی چنل معمولاً از ورق های فولادی با چگالی بالا می باشد.
  • بر روی این قطعات یک پوشش گالوانیزه گرم وجود دارد که منجر به آن خواهد شد تا ساختار فلز در برابر زنگ زدگی، خوردگی و اکسیداسیون محافظت شود.
  • سایز بندی های متنوعی دارند و معمولاً در شاخه های ۱ تا ۳ متری قابل تولید هستند.
  • ضخامت استاندارد ریل سی چنل در ابعاد ۱.۲۵، ۲ و ۲.۵ میلیمتر می باشد.
  • رایج ترین ابعاد سطح مقطع و همچنین ارتفاع ریل های سی چنل برابر ۴۱*۴۱ میلی متر باشد.
  • نوع طراحی و ساختار این ریل ها به گونه ای است که برای پشتیبانی از انواع بست چنگالی به صورت C شکل طراحی شده اند.
  • معمولاً در انواع ریل های پانچ دار و ساده تولید می شوند.
  • قابلیت نصب در سطح دیوار و همچنین ناحیه سقف را دارند. علاوه بر این می توانند به عنوان سیستم های ساپورت نیز مورد استفاده قرار گیرند.

نوع ساختار بست چنگالی ساده چیست؟

استفاده از بست چنگالی بر روی ریل سی چنل

از جمله کاربردهای بسیار مهم ریل سی چنل این است که در پروژه های متعدد لوله کشی و کابل کشی برق همراه با انواع بست چنگالی ساده یا نمونه های بست چنگالی عایق دار مورد استفاده قرار گیرند. در واقع می توانند لوله ها و کابل های برق را به صورتی کاملا پایدار در نواحی دیوار و سقف نگه دارند. شما می‌توانید همراه با ریل های سی چنل و همچنین بست چنگالی به مسیریابی و هدایت کابل ها و لوله های برق بپردازید.

همانطور که میدانید نوع ساختار بست های چنگالی به گونه ای طراحی می شود که سازگاری و تطابق بالایی با ریل های سی چنل داشته باشند. در واقع زمانی که درون آن قرار می گیرند به راحتی در آن قفل میشوند و شما میتوانید این اطمینان را داشته باشید که لوله ها و کابل های برق به شکل تثبیت شده در سازه باقی می مانند. با توجه به آنکه ریل سی چنل در شاخه های حداکثر ۳ متری طراحی و تولید می شوند این امکان وجود دارد که شما در یک محور سی چنل از چندین نمونه بست چنگالی استفاده کنید. با این کار می‌توانید در یک خط مسیر از چندین لوله و کابل برق پشتیبانی کنید.

استفاده از بست اسپیت همراه با ریل سی چنل

بست اسپیت قطعات بسیار مهمی هستند که برای نگهداری لوله برق به صورت معلق در سازهای مختلف مورد استفاده قرار می گیرند. این بست ها از لحاظ ساختار به صورت دو تیکه هستند و همراه با مفتول های گالوانیزه به ناحیه سقف متصل می شوند. ممکن است این سوال برای شما به وجود آید که ریل سی چنل در این میان چه نقشی دارد و چگونه می تواند همراه با بست اسپیت استفاده شود.

همانطور که گفته شد بست های اسپیت وظیفه معلق نگه داشتن لوله های برق را بر عهده دارند. اما این بست ها باید توسط یک قطعه ثانویه حمایت شوند. این قطعات دقیقا همان ریل های سی چنل می باشند. برای ایجاد یک سیستم پشتیبانی با استفاده از بست اسپیت، ریل های سی چنل و همچنین مفتولهای رزوه ای گالوانیزه لازم است ابتدا ریل سی چنل به ناحیه سقف متصل شوند. سپس با استفاده از مفتول های رزوه ای می توانید انواع بست اسپیت را مستقیماً به سی چنل اتصال دهید.

در نتیجه شما یک سیستم پشتیبانی آویز را برای حمایت از لوله های برق ایجاد کرده اید. همانند انواع بست چنگالی شما می توانید در محور سی چنل چندین بسته اسپیت را به صورت آویز استفاده کنید.

نحوه ایجاد سیستم های ساپورت با استفاده از سی چنل ها

نحوه ایجاد سیستم های ساپورت با استفاده از سی چنل ها

اگر به تصویر زیر دقت کنید میبینید که ریل سی چنل می‌تواند به عنوان ساپورت انواع سینی کابل نیز مورد استفاده قرار گیرد. مکانیزم عملکردی این ریل ها به گونه ای است که با استفاده از دو مفتول رزوه ای گالوانیزه به صورت طبقاتی می توانند سینی های کابل را حمایت کنند. با توجه به تنوع سایزی که انواع سینی کابل دارند طبیعتا افزایش یا کاهش ابعاد در سطح مقطع آن وجود دارد. بنابراین شما باید متناسب با سایز سینی ها از ابعاد مناسب ریل سی چنل استفاده کنید.

به واسطه وجود پانچ های متعدد در سطح مقطع ریل های سی چنل استفاده از رادهای گالوانیزه یا مفتول‌های رزوه ای به راحتی قابل انجام خواهد بود. در واقع این مفتول ها با عبور از داخل پانچ و همچنین استفاده از یک مهره شش گوش عملاً یک ساپورت آویز را در یک خط مسیر ایجاد می کنند. البته می‌توان چندین سینی را بصورت طبقاتی نیز مورد استفاده قرار داد. بنابراین می توانید دو یا سه سینی کابل را به شکل طبقاتی با استفاده از این ریل ها پایدار نگه دارید. قدرت نگهدارندگی ریل ها به قدری بالا است که به راحتی می‌تواند وزن سینی ها و کابل های برق را تحمل کند.

خرید انواع اتصالات لوله برق از گروه صنعتی رفیع

مشتریان گرامی می توانند طیف گسترده ای از انواع اتصالات لوله برق را با بالاترین کیفیت ساخت خریداری کنند. پرسنل و کارشناسان گروه صنعتی رفیع همواره در تلاش هستند تا شما یک خرید موفق و رضایت بخشی را داشته باشید. به همین دلیل جامع ترین مشاوره ها و راهنمایی های تخصصی را در زمان خرید به شما ارائه می دهند. شما می توانید جهت اطلاع از قیمت محصولات و همچنین خرید با این شرکت در تماس باشید.
