کاندولت لوله برق چیست؟ ابعاد، انواع و مزیت‌ها

کاندولت لوله برق چیست؟ ابعاد، انواع و مزیت‌ها

کاندولت لوله برق چیست؟ ابعاد، انواع و مزیت‌ها

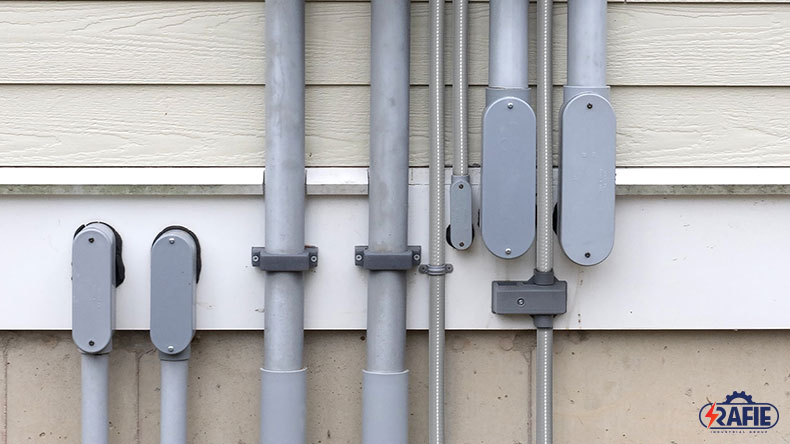

کاندولت ها قطعات اتصال دهنده بسیار پرکاربرد در شبکه های لوله کشی برق می باشند. در واقع این قطعات به عنوان اتصالات بین لوله های فولادی برق مورد استفاده قرار می گیرند. همانطور که می دانید لوله ها به عنوان یک المان اصلی در شبکه های پشتیبانی کابل برق قلمداد می شوند. به همین دلیل مجموعه ای از قطعات تکمیل کننده مانند کاندولت ها، زانوی درب دار، سه راهی درب دار و دیگر قطعات اتصال دهنده استفاده می شود تا شما یک پروژه لوله کشی پایدار و ایمنی را داشته باشید. در پروژه های لوله کشی برق در صنایع مختلف معمولا به دو نوع اتصالات اهمیت ویژه ای داده می شود.

این دو نوع شامل اتصالاتی هستند که مسئولیت پایدار نگه داشتن لوله ها در ارتفاعات را برعهده دارند مانند انواع ریل سی چنل، بست چنگالی، بست اسپیت. اما گونه دیگر از اتصالات مسئولیت ادامه مسیر و تغییر جهت لوله های فولادی را بر عهده دارند مانند بوشن ها و انواع زانویی ها  که همه آنها در کنار یکدیگر استفاده می شوند تا شبکه لوله کشی به نسبت پیچیده ای را ایجاد کنیم. با توجه به اینکه کاندولت ها جزو گونه دوم یعنی در مسیر یا بین لوله ها استفاده می شوند در نتیجه مکانیزم عملکردی آن ها قدری متفاوت می باشد. لذا در این مقاله منحصرا قصد داریم در ارتباط با مشخصات فنی، ویژگی های ساختاری، انواع و همچنین مزیت های آن صحبت کنیم.

کاندولت لوله برق چیست؟ ابعاد، انواع و مزیت‌ها

انتخاب صحیح کاندولت‌ها برای نصب در شبکه لوله کشی

اتصالات لوله برق همچون کاندولت‌ها نقش کلیدی در ایجاد یک شبکه کابل کشی ایمن و کاربردی دارند. امروزه قطعات اتصال دهنده زیادی طراحی و ساخته شده اند که هر کدام برای موقعیت خاص در یک سیستم پایپینگ مورد استفاده قرار می‌گیرد. آنچه که بیشتر از هر موضوعی اهمیت دارد این است که عوامل اجرایی بتوانند بر اساس نقشه ای که از شبکه لوله کشی خود ترسیم کرده اند از اتصالات به طور صحیح استفاده کنند.

در بسیاری از مواقع دیده شده است که با انتخاب نامنظم قطعات یا اتصالات بین لوله ای سبب شکل گیری یک مسیر پر ریسک در هدایت کابل‌ها شدیم. اصولا کاندولت‌ها و سایر اتصالات لوله ای می‌توانند باعث تغییر جهت و مسیریابی لوله‌ها شوند. به عنوان مثال اگر شما به جای استفاده از یک زانویی از سه راهی‌ها استفاده کنید یا با نصب بوشن‌ها باعث ادامه مسیر لوله‌ها شوید، نقشه کار کاملا دگرگون خواهد شد.

پس تنها کافی است از یک اتصال دهنده به جای دیگری به کار گرفته شود تا در آن صورت تمام مسیر لوله کشی تغییر پیدا کند. به همین دلیل است که ما همواره تاکید می‌کنیم ابتدا باید نوع معماری لوله کشی خصوصا در ارتفاعات سازه معین شود و مسیرهای پر ریسک مورد ارزیابی و بررسی دقیق قرار بگیرند تا بتوان بر اساس این اطلاعات بدست آمده اتصالات مختلف مانند کاندولت‌ها که در نمونه های گوناگونی همچون زانویی، سه راهی‌ها و چهار راهی‌ها هستند به خوبی در جای خود نصب کرد.

هر چقدر تعداد شاخه های لوله‌ها افزایش پیدا کند و یک مساحت به نسبت بزرگ در پروژه داشته باشیم به همان نسبت باید زمان زیادی برای نوع لوله کشی و انتخاب مسیرهای صحیح صرف کنیم. این موضوع نه تنها برای پروژه های لوله کشی بلکه برای سایر پروژه‌ها مانند نصب و اتصال سینی کابل، نردبان کابل، لوله های پلیمری و غیره نیز وجود دارد.

با وجود کاندولت‌ها امکان تغییر کابل کشی وجود دارد!

از آنجایی که نوع طراحی اتصالات بین لوله ای از نوع کاندولت‌ها به صورت درب دار و با درپوش های جداگانه است. بنابراین در هر زمانی که شما بخواهید یک تغییر اساسی در شبکه ایجاد کنید مسیر سهل و آسانی را در پیش خواهید داشت. اصولا لوله های برق برای پشتیبانی از شمار به نسبت پایین کابل‌ها در یک مسیر مشخص طراحی و ساخته شدند. حال آنکه برای کابل های با شمار بالا سینی های کابل کارایی دارند. در این بین بنا به دلایل مختلف امکان دارد لازم باشد مسیر کابل کشی جهت احداث و راه اندازی شبکه جدید نیازمند تغییر باشد.

پس زمانی که اتصالات لوله کشی از نوع درب دار هستند میتوان با امنیت بالا هر نوع تغییری را به وجود آورد. از طرفی بروز عیب ساختاری و مشکلات فنی به دلیل امتیاز ویژه این اتصالات در کمترین زمان برطرف می‌شود. پس همیشه برای کابل کشی با استفاده از لوله های برق از اتصالات درب دار استفاده می‌شود.

جنس و متریال ساخت کاندولت ها

جنس و متریال ساخت کاندولت ها

با توجه به اینکه کاندولت ها به عنوان یک اتصال دهنده مهم در شبکه های لوله کشی برق می باشند. لذا از با کیفیت ترین متریال فلزی در ساخت آن ها استفاده میشود. رایج ترین جنس این قطعات معمولاً از نوع آلومینیوم دایکاست می باشد. در کنار آن از آلیاژ های دیگری همچون فولاد گالوانیزه و همچنین استنلس استیل نیز برای ساخت نمونه های خاص محصول استفاده می شود. چگالی بالا، بدنه بسیار محکم و همچنین ضد زنگ بودن آن از مزیت های بسیار ارزشمندی است که کاندولت های ساخته شده از این نوع متریال دارا می باشند.

قالب گیری دقیق و همچنین ظرافت طراحی بالا از جمله المان هایی است که باعث می شود این قطعات اتصال دهنده، پشتیبانی استانداردی از کابل ها و لوله های برق داشته باشند. اولویت اصلی در استفاده از آلیاژهای فلزی برای طراحی و ساخت این قطعات افزایش مقاومت آن ها و همچنین امکان استفاده در مجاورت آب و هوای محیط می باشد. لذا می توان مقاومت فیزیکی و همچنین مقاومت شیمیایی در برابر زنگ زدگی را از مهم‌ترین مزیتهای این جنس از اتصالات برشمرد.

کاندولت ها در چه ابعادی تولید می شوند؟

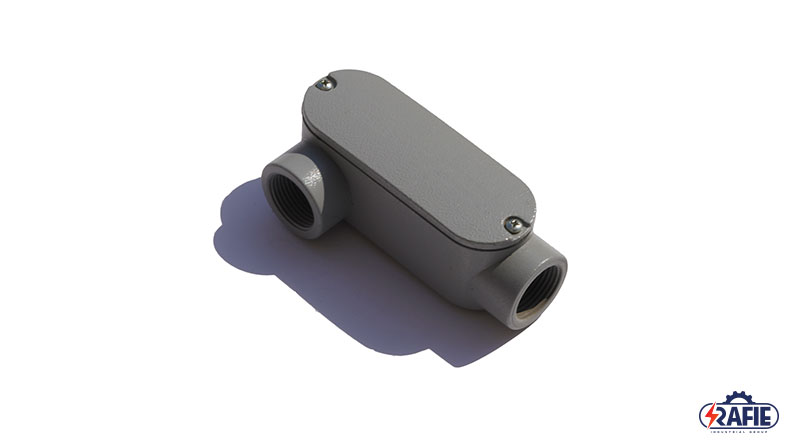

با توجه به آنکه کاندولت ها در مسیر لوله کشی برق به منظور اتصال لوله ها به یکدیگر مورد استفاده قرار می‌گیرند بنابراین دهانه ورودی و خروجی این قطعات باید از لحاظ سایز کاملا متناسب و سازگار با لوله فولادی برق باشد. در قسمت داخلی هر دو سر این قطعه رزوه طراحی شده است. بنابراین نوع اتصال قطعات به لوله های فولادی برق به صورت پیچی خواهد بود. این المان مهم می تواند روند استفاده از این قطعات و همچنین پیاده سازی آن ها در شبکه لوله کشی برق را سهل و آسان کند.

اما سایز بندی هایی که برای این اتصالات در نظر میگیرند معمولاً شامل pg13.5, pg16, pg21, pg29, pg36, pg48 می باشد. همانطور که می بینید اکثر لوله های فولادی برق قابلیت اتصال به این قطعات را دارند و شما می توانید گسترده ترین شبکه های لوله کشی برق را در سایز بندی های مختلف با این قطعات اجرا کنید.

جنس و متریال ساخت کاندولت ها

انواع کاندولت لوله برق

اگر به تصاویر این قطعات اتصال دهنده لوله فولادی برق دقت کرده باشید خواهید دید که از لحاظ شکل هندسی و تعداد انشعابات تنوع بالایی دارند. این اشکال هر کدام برای موقعیت خاصی طراحی شده اند و شما متناسب با نوع شبکه لوله کشی باید از آنها استفاده کنید. به طور کلی می توان کاندولت ها را با توجه به نوع طرحی که دارند در انواع ذیل طبقه بندی کرد:

  • اتصالات زانویی

زانوی کاندولت جز پرکاربردترین نوع قطعات اتصال دهنده میباشد. با استفاده از این قطعات شما می توانید تغییر جهت قائم یا ۹۰ درجه را در مسیر لوله کشی خود ایجاد کنید.

  • اتصالات مستقیم

این شکل هندسی همانطور که از نام آن مشخص است با اتصال دو لوله هم سایز یک مسیر مستقیم را در شبکه لوله کشی فراهم می کند. با توجه به محدود بودن سایز لوله ها این نوع قطعات اتصال دهنده باعث ادامه مسیر لوله کشی میشوند.

  • سه راهی ها

سه راه ها و همچنین قطعاتی که انشعاب گیری های متعددی انجام می دهند معمولا برای شبکه‌های پیچیده استفاده می‌شوند. این قطعه می تواند سه لوله هم سایز را در یک نقطه به یکدیگر اتصال دهد.

  • اتصالات متقاطع یا چهارراه ها

چهارراهی ها یا اتصالات متقاطع نمونه های دیگری از این محصولات هستند که می توانند چهار لوله را با زاویه قائم نسبت به یکدیگر اتصال دهند.

خرید اتصالات لوله فولادی برق از گروه صنعتی رفیع

مزیتهای استفاده از این قطعات

  • کاندولت ها به واسطه داشتن درپوش امکان مدیریت سریع کابل ها و اتصالات را فراهم می کنند.
  • برخی از نمونه های مختلف این درپوش ها دارای عایق پلاستیکی می باشد. بنابراین سیالات و آلاینده های محیط نمی توانند به داخل قطعه نفوذ پیدا کنند.
  • درپوش های آن از طریق دو پیچ به بدنه اصلی متصل شده است که امکان جداسازی آن در اثر اعمال نیرو یا ضربه وجود ندارد.
  • سایز بندی های متنوع آن منجر به آن خواهد شد تا شما بتوانید از ابعاد مختلف لوله فولادی استفاده کنید.
  • برخی از نمونه های کاندولت ها دارای پوشش های الکترواستاتیک میباشند که می تواند یک خاصیت ضد خوردگی و ضد زنگ زدگی ایده‌آلی را در قطعه ایجاد کند.

خرید اتصالات لوله فولادی برق از گروه صنعتی رفیع

گروه صنعتی رفیع به عنوان تولید کننده طیف گسترده ای از قطعات و تجهیزات پشتیبانی کابل با کیفیت ترین محصولات را به مشتریان عرضه می کند. تنوع بالا، طراحی استاندارد و همچنین قیمت های مقرون به صرفه از ویژگی های اصلی آنها محسوب می شود. شما می توانید جهت دریافت جزئیات دقیق تر در ارتباط با قیمت و همچنین کسب مشاوره تخصصی با کارشناسان ما در تماس باشید.
